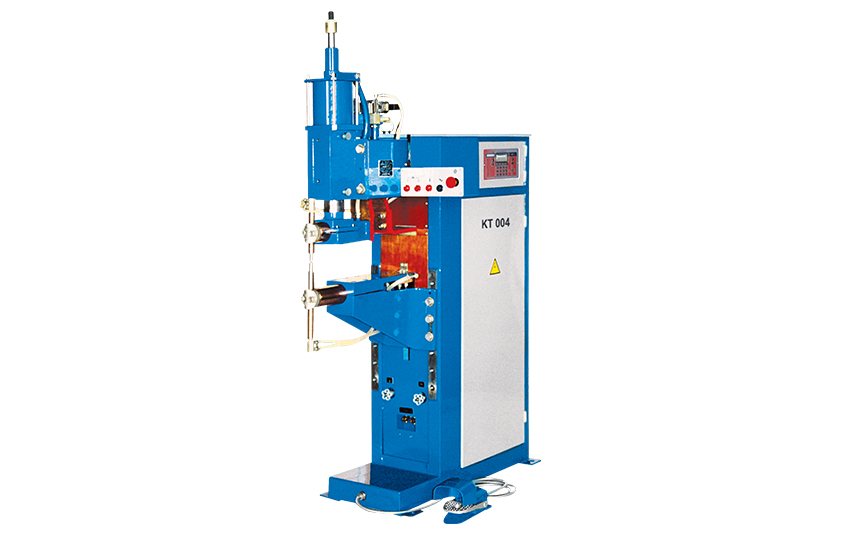

Машина контактной сварки КТ 004
Описание
Машина контактной сварки КТ 004 общего назначения, стационарная, предназначена для контактной точечной сварки на переменном токе с регулируемым усилием сжатия одним или несколькими импульсами тока изделий из низкоуглеродистых и коррозионностойкой сталей, титановых и алюминиевых сплавов, а также крестообразных соединений стержней арматуры классов ВI, AI, AII, AIII.
Машина изготавливается с тремя типами регуляторов:
- РКСМ — производство Украина
- SERRATRON 1А (1В) — производство Испания
Регулятор снабжен системой управления сварочным процессом, построенной на программируемом контроллере, обеспечивающей автоматическую стабилизацию заданных параметров с индикацией фактических значений сварочного тока при сварке.
Преимущества
- Наличие педальной кнопки, которая имеет гибкую связь с машиной, что позволяет устанавливать ее в удобном для работы месте;
- Пневматический привод сжатия;
- Регулируемый вылет электродов;
- Наличие устройства пневматического, которое обеспечивает питание очищенным сжатым воздухом и управление работой пневматического привода;
- Плавная регулировка давления в рабочих камерах пневмопривода;
- Плавное регулирование величины рабочего хода электрода при сварке изделий с выступами, стенками и др. сложными элементами конфигурации свариваемых изделий;
- Наличие водяного охлаждения электродов, элементов токоподводов и сварочного трансформатора;
- Плавная работа пневмопривода;
- Глушители воздушного выхлопа, снижающие уровень шума до минимума.
- Наличие реле давления, которое подает команду регулятору контактной сварки при понижении необходимого давления, который в свою очередь запрещает запуск цикла свари, а при отсутствии воды в системе реле служит для автоматического отключения машины;
- Регулятор сварки поддерживает 16 разных режимов контактной сварки (для SERRATRON 1А).
— параметры режимов сварки задаются через переносной програматор для хранения в памяти контролера.
- Регулятор сварки поддерживает 256 разных режимов контактной сварки (для SERRATRON 1В).
— параметры режимов сварки задаются через панель оператора для хранения в памяти контролера.
- Регуляторы сварки имеет обратную связь по току (для SERRATRON 1А,1В).
- Автоматическая стабилизация заданных параметров с индикацией фактических значений (для SERRATRON 1А,1В).
- Возможность модулирования тока в импульсе сварки (для SERRATRON 1А,1В).
- Регулятор сварки РКСМ прост в использовании — имеет цифровую панель для вывода параметров сварки.
Характеристики
| Наименование параметра | Норма |
| Номинальное напряжение питающей сети при частоте 50 Гц, В | 380 |
| Мощность при ПВ 50%, кВА | 172 |
| Мощность при ПВ 50%, кВА | 70 |
| Номинальный длительный вторичный ток, кА | 9 |
| Наибольший вторичный ток, кА | 28 |
| Наибольшее усилие сжатия, даН | 800 |
| Номинальный вылет при сварке листов, мм | 500 |
| Диаметр стержней арматуры, мм, классов: | |
| - В1, А1 | от 4,0+4,0 до 16,0+16,0 |
| - А11, А111 | от 6,0+6,0 до 12,0+12,0 |
| Диапазон свариваемых толщин, мм: | |
| - алюминиевые сплавы | от 0,6+0,6 до 0,8+0,8 |
| - низкоуглеродистые стали | от 0,5+0,5 до 5,0+5,0 |
| - нержавеющие стали | от 0,5+0,5 до 1,5+1,5 |
| - титановые сплавы | от 0,5+0,5 до 1,5+1,5 |
| - латунь | от 0,6+0,6 до 0,8+0,8 |
| Раствор электродов, мм: | |
| - наименьший | 95 |
| - номинальный | 165 |
| - наибольший | 375 |
| Масса, кг | 488 |
| Габаритные размеры, мм | 1280×630×1880 |
| Тип резистора (по заказу) | РКСМ Serratron 1A Serratron 1B |
