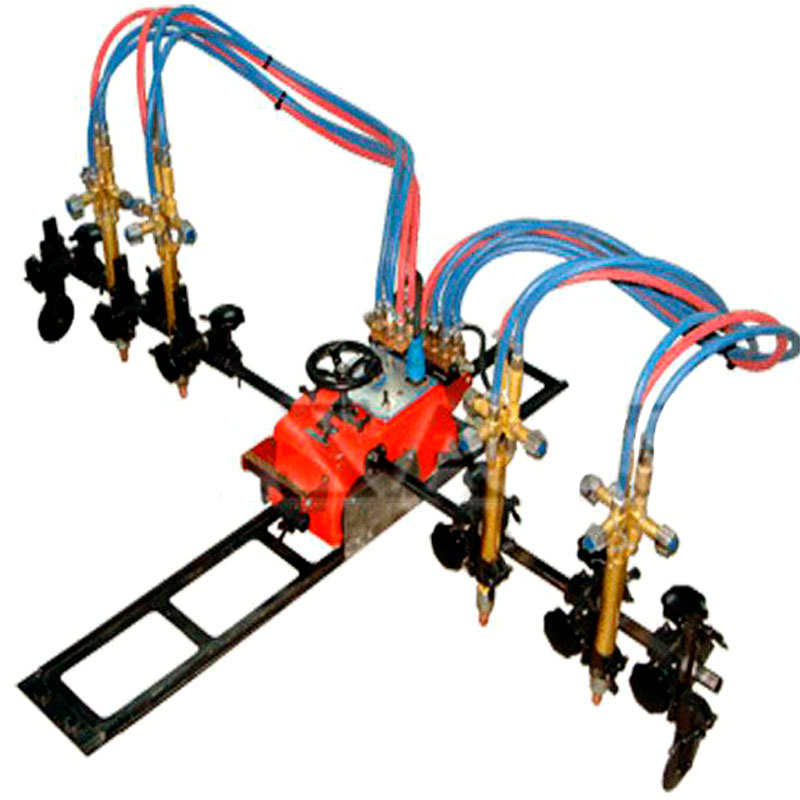

Газорезательная машина Смена-2М

Газорезательная машина Смена-2М относится к переносным газорежущим установкам, которые применяют для выполнения процессов кислородной резки материалов из листовой стали. Предложенная установка отличается прочной и простой в эксплуатации конструкцией, благодаря чему достигнута высокая точность реза. Резательная машина предназначена для выполнения разных вариантов резки стальных деталей.

Функциональные возможности

Предложенная машина для резки может выполнять несколько технологических операций, среди которых:

  • возможность прямолинейной разделительной резки с применением одного или двух резаков;
  • поддержка процессов резки с одновременным скосом кромок и подготовку их под сварку;
  • возможность нарезки лекальных кривых с одновременным скосом кромок для последующей сварки;
  • обеспечение резки заготовок круглой формы при помощи встроенного циркуля, который может комплектоваться одним или двумя резаками.

Особенности конструкции

Конструкционно газорежущая машина Смена-2М включает в список своих рабочих принадлежностей такие ключевые в работе узлы:

  • ходовая тележка;
  • комплект резаков;
  • система для резки металла по окружности;
  • копирующее приспособление и система для разрезания ласок.

Ходовая тележка

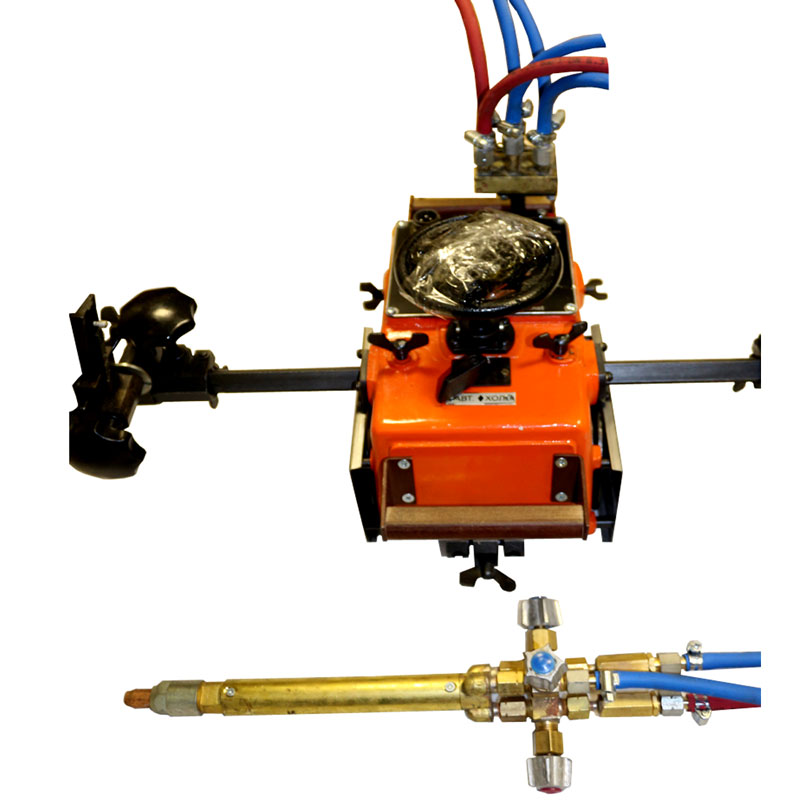

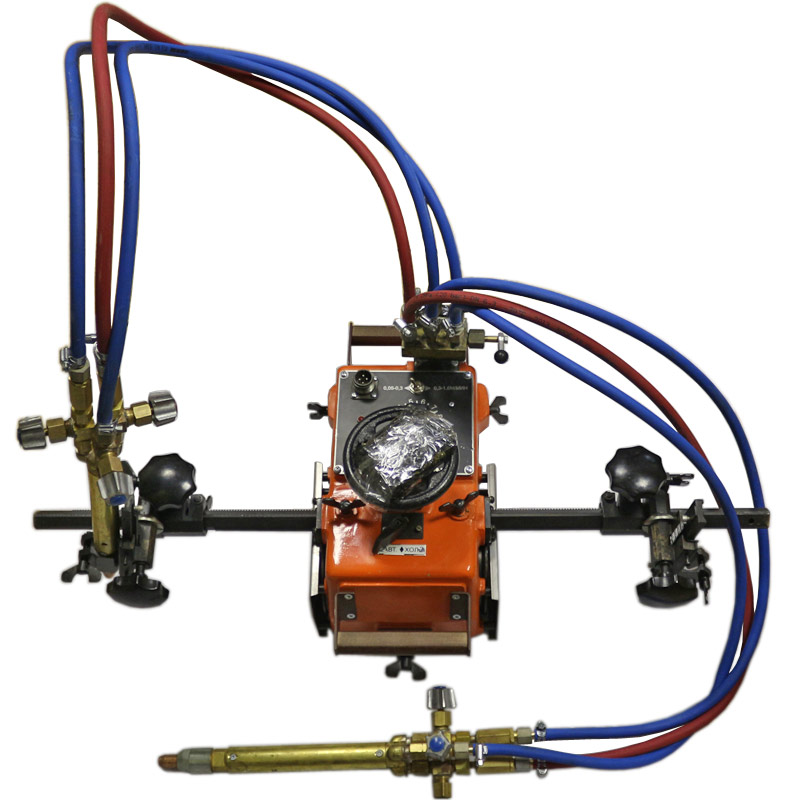

Тележка устройства предназначена для перемещения ее рабочих узлов в процессе выполнение резки стальных листов. Основу тележки составляет цельный, литый из алюминиевого сплава, корпус, на котором закреплена система привода с ведущими колесами, поворотные ролики опорного типа, механизм регулирования скорости, несущие суппорта с резаками, маховик для перемещения штанги, распределительный газовый коллектор и панель управления.

Комплект резаков

В состав переносной газорежущей машины Смена-2М входит несколько типов резаков, которые отличаются между собой возможностью проведения резки на ацетилене или на газе-заменителе. Основное отличие состоит в проходном сечении смешивающей камеры и конструкции сопел резаков. В машине предусмотрено использование сопел шести разных размеров, при помощи которых можно выполнять резку в интервале значений 5 - 250 мм.

Приспособление копирования

Система копирования предназначается для направления аппарата Смена-2М вдоль формируемой кромки, когда передвижение резательного аппарата производят без направляющих, а также когда осуществляется резка ласок и скос кромки под будущую сварку.

Система для резки по окружности

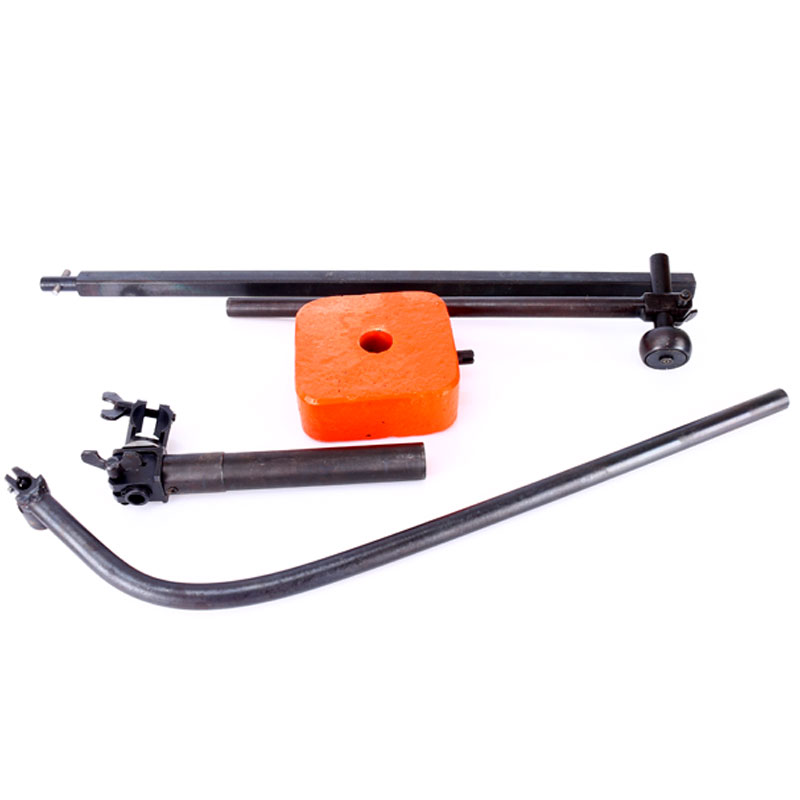

Предложенное приспособление имеет простую конструкцию, которая состоит из штанги трубчатого типа, которая имеет закрепленную иглу для установки в центр будущей окружности и систему крепления для установки резака на противоположной стороне штанги.

Характеристика

Численное значение

Толщины вырезаемых деталей

от 5 до 250 мм

Число используемых резаков

1 или 2

Радиус детали при резке с использованием циркуля

от 15 до 150 см

Величина угла скоса кромки:

от вертикальной плоскости

от горизонтальной плоскости



60°

25°

Значение ширина полосы при разрезании:

без системы удлинения штанги

с удлинением штанги



85 см

145 см

Величина скорости движения резака

от 5·10-2 до 1,6 м/мин

Расход газовой смеси из расчета на один резак в литрах за минуту по:

ацетилену

природному газу

пропан-бутану

кислороду



12

18

8

200

Значение потребляемой резательной системой мощности

до 50 Вт

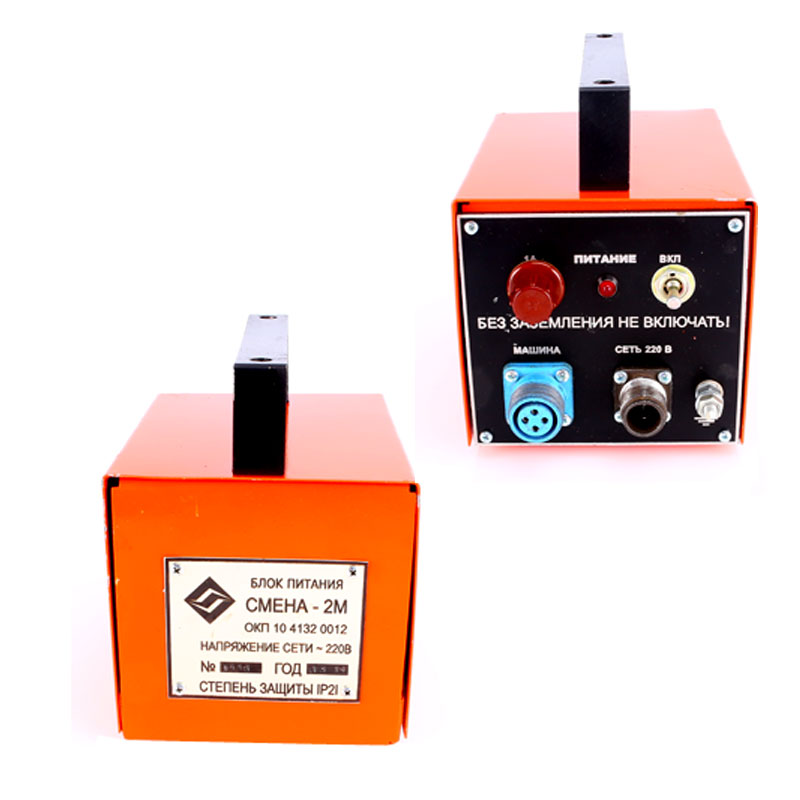

Величина напряжения питания на блоке / на ходовой части

220 В / 24 В

Габаритные размеры

40,5 x 24 x 25 см

Общий вес резательной машины

65 кг
