Описание

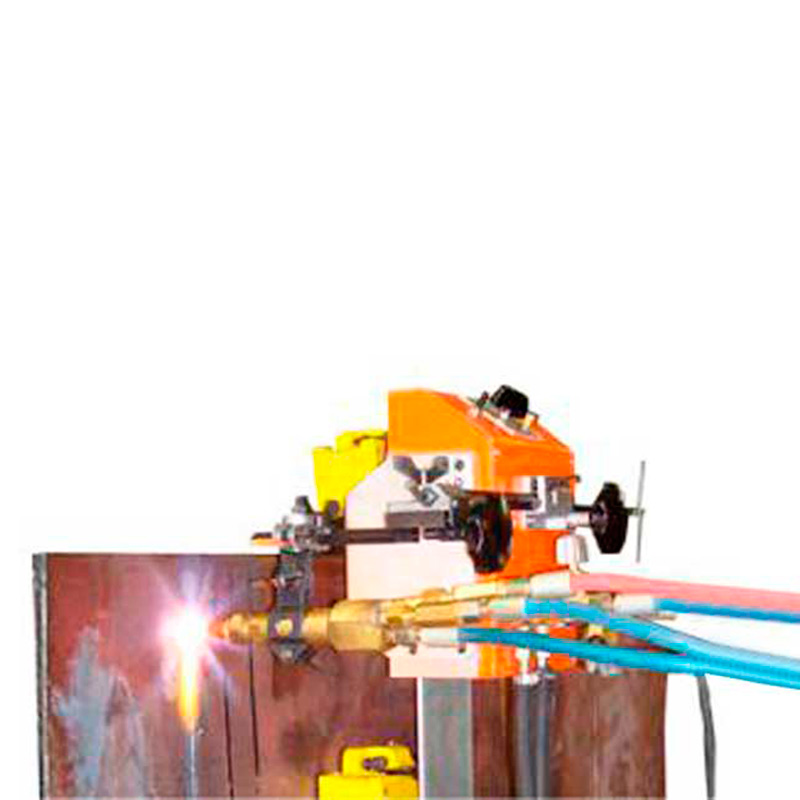

Газорежущая машина Контур-М предназначена для удаления монтажного припуска полотна переборок, обшивки бортовых и днищевых секций, настилов палуб в различных пространственных положениях.
Функциональные возможности
Газорежущая машина Контур-М обеспечивает разделение (резку):
- кромки одним резаком,
- по линии разметки,
- кромки с копированием чистой кромки ранее установленной секции,
- фаски под сварку.
Характеристики
| Наименование параметров | Значение |
| Количество работающих резаков, шт. | 1 |
| Толщина разрезаемого металла, мм | 4-40 |
| Скорость перемещения резака, м/мин | 0,1 – 0,8 |
Электродвигатель привода машины :постоянного тока, тип Д90-Н, 053.120.00 ТУ
|
90 |
Питающая сеть, род тока и напряжение:
|
12, 29, 44В |
Давление рабочих газов, наибольшее, МПа (кгс/см2)
|
1,0 (10,0) |
| Угол скоса кромки, наибольший, град: | 60 |
| Количество секций направляющих в комплекте, шт. | 3 |
| Длина секции направляющей, мм | 2050 |
Габаритные размеры ходовой части машины, мм
|
228 |
Масса, кг:
|
8 |
