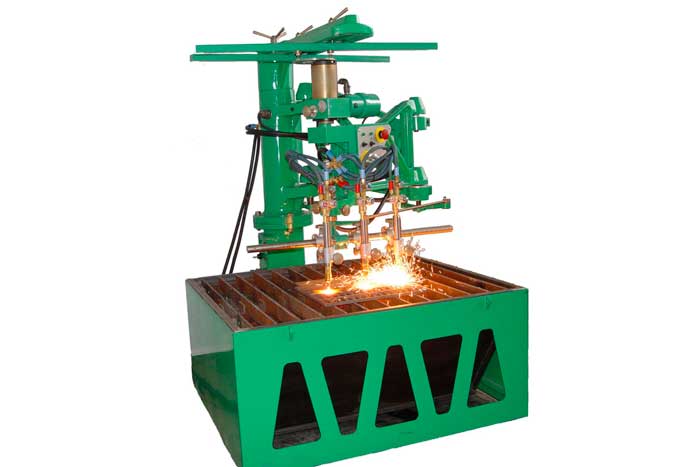

Машина газокислородной резки «АСШ 70М»
Описание
Машина «АСШ-70М» предназначена для фигурной вырезки деталей двумя резаками из низкоуглеродистой стали толщиной от 5 до 100мм, с автоматическим копированием по стальному шаблону толщиной 6-8мм.
Область применения
Машина ширко используется для вырезки готовых деталей типа фланцев, косынок, планок и т.п.
| Параметры | Значения |
| Габариты вырезаемых деталей, мм | |
|
400 |
| 750 | |
| 900 | |
| Размер обрабатываемых листов, максимальный, мм | 1000х1500 |
| Толщина разрезаемой стали, при резке одним газокислородным резаком, мм | 5-100 |
| Скорость перемещения резака, мм/мин | 100-1600 |
| Максимальный расход газов: | |
| Природного газа, м3/час | 3,5 |
| Кислорода, м3/час | 38 |
| Пропана, м3/час | 1,3 |
| Давление газов перед машиной: | |
| Горючего газа, атм | 0,3 |
| Кислорода, атм | 8 |
Комплектность
В стандартный комплект поставки машины «АСШ-70М» входит:
- Тумба, колонна, хобот, рама.
- Механизм ведущий.
- Корпус машины (рама, колона, хобот).
- Коллектор газовый.
- Резак газокислородный.
- Рукав газокислородный.
- Узел крепления копиров.
- Приставка пантографная.
- Штанга.
- Пульт управления.
- Рукав горючего газа.
- Рукав кислородный.
- Стол с системой отвода газов.
- Комплект ЗиП для резака.
- Документация.
