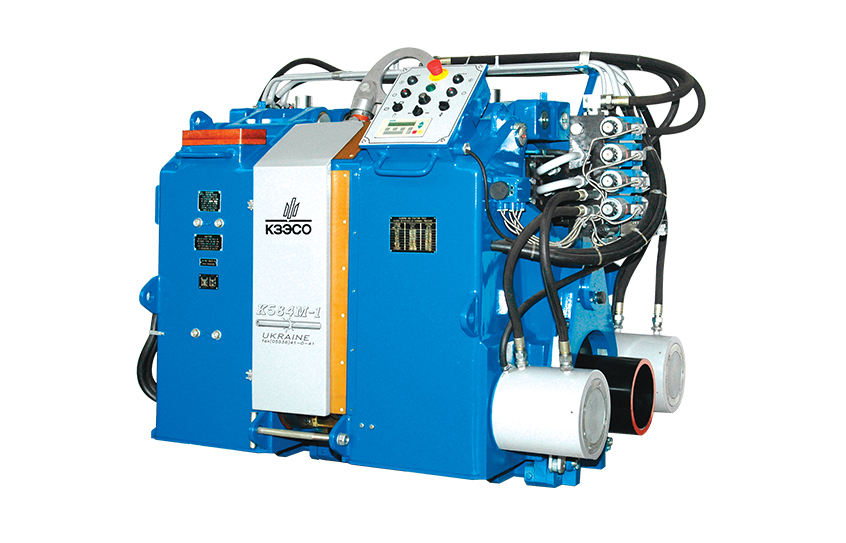

Машина подвесная К 584М
Описание
Машина подвесная К 584М для контактной стыковой сварки непрерывным или пульсирующим оплавлением труб из низкоуглеродистых и легированных сталей с пределом прочности до 685 МПа, пределом текучести до 490 МПа, а также площадью поперечного сечения до 14000 мм2 и диаметром труб от 114 мм. до 325 мм. со снятием грата непосредственно после сварки в полевых условиях на строительстве или ремонте трубопроводов различного назначения.
Сварочная машина К-584М-1 компьютеризирована, управление сварочным процессом выполнено на базе программируемого контроллера Siemens, гидросистема изготовлена с применением комплектующих Rexroth и Bosch. Машина дает заключение о годности сваренного стыка, обеспечивает паспортизацию и хранение каждого сваренного стыка на электронном носителе. Система управления позволяет в процессе сварки наблюдать на мониторе компьютера за циклами сварочного процесса (в виде изменяющейся диаграммы или в виде изменения числовых значений заданных режимов сварки).
Характеристики
| Наименование параметра | Норма |
| Диаметры и толщины стенок свариваемых труб, мм: | |
| - Ø 114 мм | 4,5 - 28 |
| - Ø 159 мм | 6 - 36 |
| - Ø 168 мм | 6 - 30 |
| - Ø 219 мм | 7 - 20 |
| - Ø 273 мм | 7 - 16 |
| - Ø 325 мм | 7 - 14 |
| Номинальное напряжение питающей сети, В | 380 |
| Частота тока питающей сети, Гц | 50 |
| Наибольший вторичный ток, кА | 67 |
| Номинальный длительный вторичный ток, кА | 22 |
| Наибольшая мощность короткого замыкания, кВА | 500 |
| Мощность при ПВ= 50%, кВА | 180 |
| Номинальное усилие осадки при давлении в гидросистеме 12,5 МПа, кН | 530 |
| Размер усиления сварочного шва после снятия грата, мм | 3 |
| Скорость осадки, мм/с | 30 |
| Масса, кг | 5350 |
| Габаритные размеры, мм: | |
| - машины сварочной | 1890×1100×1520 |
| - шкафа управления | 1300×700×1800 |
| - станции насосной | 1300×745×1420 |
