Машина термической резки «Метеор»

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

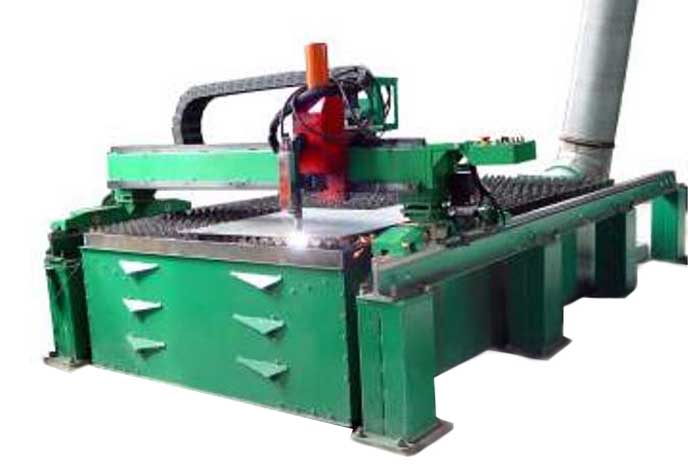

Машина плазменной резки серии «Метеор» – это малогабаритный промышленный комплекс портального типа с шириной рабочей зоны 1600 мм и длиной 3000 мм. Машина характеризуются компактностью, качеством механических узлов, использованием современной системы ЧПУ CNC 4000, встроенным столом с вмонтированной системой вытяжки отработанных газов и пыли.

Область применения

Машина предназначена для использования на предприятиях различного профиля, (включая небольшие и частные) для вырезки деталей различной конфигурации, особо эффективна для резки тонколистовых металлов. Проста и удобна в эксплуатации.

Техническая характеристика машины для термической резки серии «Метеор»
Параметры Значения
Ширина обрабатываемого листа,мм 1600
Длина обрабатываемого листа,мм 3000
Количество суппортов 1
Толщина разрезаемого листа,мм 0,5-16 (30)
Вертикальный ход суппорта,мм 70
Система управления CNC4000
Скорость отработки контура,мм/мин 20 - 15000
Точность позиционирования,мм ±0,15 Высший класс по гост 5614-74
Длина машины,мм 3750
Ширина машины,мм 2300
Высота укладки листа,мм 750
Напряжение питания машины 3Х380 В, 50 ГЦ
Применяемый газ (стандартная поставка) Воздух сжатый
Потребляемая мощность,квт (без плазменного источника)   1
Масса ходовой части машины,кг 350
Масса машины со столом.кг 1400
Вид климатического исполнения УХЛ-4 ПО ГОСТ 14150 ( 0С- 400С)
Стандартная комплектация поставки МТР «Метеор»
Наименование Кол-во
Балка портала с направляющими и рейками 1
Станина с направляющими 1
Блок управления, включая систему ЧПУ CNC 4000 1
Мотор-редуктор 3
Суппорт в комплекте с предохранительным устройством плазмотрона при столкновении с препятствием 1
Подводка продольная и поперечная -траковая 1
Система электродугового сканирования листа 1
Стол раскройный с системой вентиляции (без вентилятора) 1
Компрессор воздушный с фильтрами 1
Система плазменной резки*, включая плазмотрон и ЗиП к нему 1 компл.
Раскройная программа «МАРС» 1
Комплект документации 1
