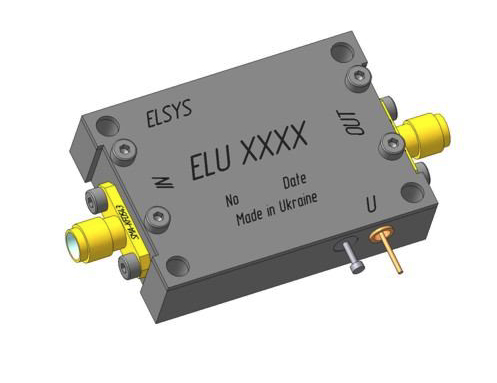

Малошумящий усилитель ЭЛУ 2532 состоит из трехкаскадного усилителя, выполненного на GaAs транзисторах, и стабилизатора напряжения. Упакован в негерметичный корпус из алюминиевого сплава с защитным гальваническим покрытием. Вход/выход – разъемы типа SMAf. Может применяется для усиления непрерывных и импульсных сигналов в различных узлах, радиотехнических устройствах. По желанию заказчика усилитель может быть изготовлен в герметичном корпусе с покрытиями и разъемами по спецификации заказчика.
Предельно допустимые режимы эксплуатации
| Наименование |
Норма |
| не менее |
номинал |
не более |
| Диапазон рабочих частот, МГц |
2500 |
- |
3200 |
| Напряжение питания (положительное), В |
8 |
9 |
12 |
| Пульсации напряжения питания, % |
- |
- |
5 |
| Минимальная наработка, ч |
10000 |
|
|
| Повышенная рабочая температура среды, оС |
+60 |
| Пониженная рабочая температура среды, оС |
минус 50 |
Технические характеристики
| Наименование |
Обозначение |
Значение |
| не менее |
типовой |
не более |
| Коэффициент усиления по мощности, дБ |
Кур |
30 |
32 |
- |
| Неравномерность коэффициента усиления, дБ |
Нкур |
- |
±0,8 |
±1,25 |
| Коэффициент шума, дБ |
Кш |
- |
0,7 |
1,1 |
| Коэффициент стоячей волны по напряжению входа, ед |
КстUвх |
- |
1,3 |
1,5 |
| Коэффициент стоячей волны по напряжению входа, ед |
КстUвых |
- |
1,3 |
1,5 |
| Р1дБ по выходу, дБм |
Р1дБ |
14 |
16 |
- |
| Ток потребления, мА |
Iп |
- |
125 |
135 |
