Локальный пульт ЛПП

Локальный пульт пожаротушения ЛПП-А, Локальный пульт пожаротушения ЛПП-АВ являются устройствами установки режима ликвидации возгораний и контроля состояния входных дверей в обслуживаемых помещениях.

Назначение

В составе систем адресной пожарного типа продукции «сигнализация Фотон-А» пульт ЛПП-А и пульт ЛПП-АВ функционируют в беспрерывном режиме, обеспечивая работоспособность установок автоматизированного пожаротушения.

Устройство и работа

Функционал пультов ЛПП заключается в:

  • изменении пускового режима с автоматического варианта на ручной вариант,
  • определении состояния (открыто/закрыто) входной двери, установленных в обслуживаемых помещениях,
  • автоматической активации ручного режима пожаротушения в случае нахождения входной двери в открытом состоянии,
  • контроле исправности линии, связанной с сигнализатором состояния двери,
  • активации в ручном режиме системы пожаротушения по направлению,
  • тестировании светозвукового оборудования, функционирующего в составе данного направления.

Пульты ЛПП выпускаются в пластмассовых корпусах. Их конструкция предназначена для монтажа на вертикальных поверхностях. Внутри корпуса располагаются:

  • печатная плата с радиоэлектронными компонентами и микроконтроллером,
  • функциональные кнопки,
  • клеммная колодка.

За счет  клемм производится подключение пульта ЛПП на шлейф установленной пожарной сигнализации, так же к линии, которая связывает сигнализатор текущего состояния входной двери с пультом.

Получение электроснабжения пульта организовано от соответствующего адресного шлейфа.

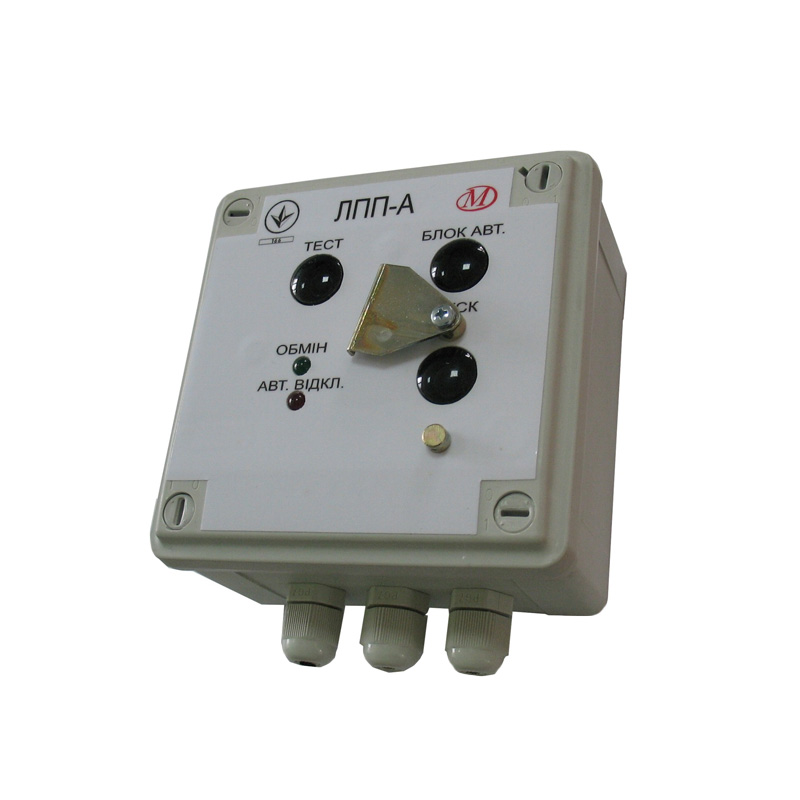

На лицевой панели корпуса размещены толкатели встроенных кнопок:

  • Надпись «Тест»,
  • Надпись «Блок.авт.»,
  • Надпись «Пуск» (оснащена устройством защиты от случайного нажатия).

Длительность нажатия кнопки не должна быть менее 1-ой секунды. Контроль нажатия кнопки организован процедурой опроса микроконтроллером входов и анализа амплитуды напряжения.

Рядом располагаются индикаторы активности информационного обмена и ручного режима пожаротушения по данным показателям.

Срабатывание дверного сигнализатора определяется посредством измерения амплитуды напряжения в делителе, состоящем из встроенного сопротивления и внешних резисторов, которые крепятся на контакты в дверном сигнализаторе.

Параметры работы

Численный показатель

Верхний предел амплитуды рабочей ускорения вибрации, уровнем частоты (10÷150) Гц

5 метров на кв.с

Мощность потребления электроэнергии за 60 минут работы

3,6 мВт

Диапазон дистанционно изменяемых адресов

От 0 до 63

Степень защиты

IP30

Взрывозащита (модель АВ)

IExibIIBT5 комплектация БИЗ

Хранение без повреждения работы

Хорошо запакованный 10 лет

Рабочий срок

120 месяцев

Работа до физического истощения

10 010 часов

Габариты пульта

65х114х136 мм

Масса

0,2 кг

Пульты ЛПП изготавливаются в 2-х исполнениях:

  • обычном (А) – локальный пульт ЛПП-А,
  • взрывозащищенном (АВ) – локальный пульт ЛПП-АВ.

Взрывозащита организована:

  • резисторами, ограничивающими разрядные токи емкостей,
  • диодами, предотвращающими сложение разрядных токов емкостей через сигнализационный шлейф,
  • заливкой радиоэлектронных компонентов герметикой,
  • зазорами требуемой ширины между проводниками на печатной плате.
