Краны АРС6 (присоединение фланцевое)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Краны АРС6 (присоединение фланцевое) предназначены для установки на трубопроводах в качестве запорных устройств и служат для управления потоками газов природных горючих, газов углеводородных сжиженных и других жидких и газообразных сред (в том числе пара).

Область применения

Краны запорные шаровые широко используются на производствах газоперекачивающей, нефтеперерабатывающей, теплоэнергетической, химической и других отраслей промышленности.

Обозначение

Краны АРС6 обозначаются так: АРС6.025.63.2.1, где

  • 6 - кран шаровой запорный на высокое давление
  • 025 - диаметр условного прохода (DN, мм)
  • 63 - условное давление (PN, кГс/см2)
  • 2 - исполнение по марке материала (ст.12х18Н10Т)
  • 1 - исполнение по типу присоединения (фланцевое)
  • 1у - укороченные.
Габаритные размеры
Обозначение Рис. PN, МПа DN Размеры, мм Масса, кг
D H H1 L L1 изделие м.к.
АРС 6.010.ХХ.Х.1 1 6,3 10,0 16,0 10 100 90 135 150 175 5,0 2,8
АРС 6.015.ХХ.Х..1 15 105 145 150 5,2 3,3
АРС 6.020.ХХ.Х.1 20 125 95 155 160 8,2 6,3
АРС 6.025.ХХ.Х.1 25 135 100 170 210 10,0 6,6
АРС 6.032.ХХ.Х.1 32 150 140 215 220 200 35,0 9,1
АРС 6.040.ХХ.Х.1 40 165 165 365 300 210 43,0 11,2
АРС 6.050.63.Х.1 2 6,3 50 175 320 435 350 140 48,0 12,5
АРС 6.065.63Х.X.1 65 220 380 510 435 210 86,0 18,6
АРС 6.080.63.Х.1 80 230 410 540 460 93,0 20,8
АРС 6.100.63.Х.1 100 265 530 700 480 320 142,0 31,8
АРС 6.150.63.Х.1 150 350 600 810 642 240,0 67,0
АРС 6.050.100.Х.1 10,0 50 195 305 445 350 210 48,0 16,0
АРС 6.065.100.Х.1 65 220 380 510 450 86,0 27,4
АРС 6.080.100.Х.1 80 230 410 540 490 93,0 30,1
АРС 6.100.100.Х.1 100 265 530 700 523 320 142,0 36,6
АРС 6.150.100.Х.1 150 350 600 810 680 240,0 92,8
АРС 6.050.160.Х.1 16,0 50 195 305 445 350 210 48,0 17,9
АРС 6.065.160.Х.1 65 220 380 510 460 86,0 27,7
АРС 6.080.160.Х.1 80 230 410 540 495 93,0 31,2
АРС 6.100.160.Х.1 100 265 530 700 527 320 142,0 44,6
АРС 6.150.160.Х.1 150 350 600 810 690 240,0 98,8

Рис.1. Схематическое изображение кранов АРС6

Рис.1. Схематическое изображение кранов АРС6

Габаритные размеры кранов АРС6 укороченных
Обозначение Рис. PN, МПа DN Размеры, мм Масса, кг
D H H1 L L1 изделие м.к.
АРС 6.040.ХХ.Х.1.К 3 6,3 10,0 16,0 40 165 162 265 155 210 43,0 10,6
АРС 6.050.63.Х.1.К 3 или 4 6,3 50 175 170/305 286/445 200 250/140 46,9/55,0 11,9
АРС 6.065.63.Х.1.К 4 65 220 380 530 270 210 70,0 17,6
АРС 6.080.63.Х.1.К 80 230 410 540 270 80,0 19,8
АРС 6.100.63.Х.1.К 100 265 530 700 300 320 130,0 30,1
АРС 6.150.63.Х.1.К 150 350 600 810 350 220,0 63,4
АРС 6.050.ХХ.Х.1.К 3 или 4 10,0 16,0 50 175 170/305 286/445 200 250/140 46,0/55,0 17,1
АРС 6.065.ХХ.Х.1.К 3 65 220 380 530 270 210 70,0 26,0
АРС 6.080.ХХ.Х.1.К 80 230 410 540 270 80,0 29,5
АРС 6.100.ХХ.Х.1.К 100 265 530 700 300 320 130,0 42,0
АРС 6.150.ХХ.Х.1.К 150 350 600 810 350 220,0 93,4

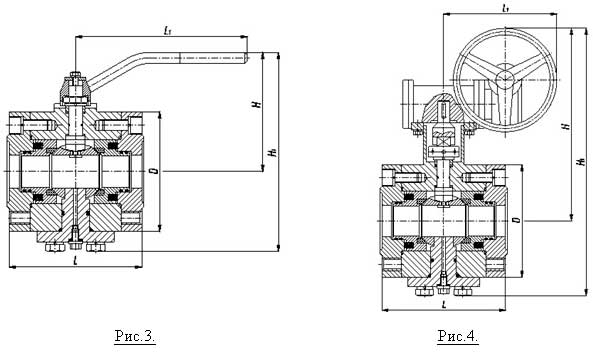

Рис.3, 4. Схематическое изображение кранов АРС6 укороченных

Рис.3, 4. Схематическое изображение кранов АРС6 укороченных
