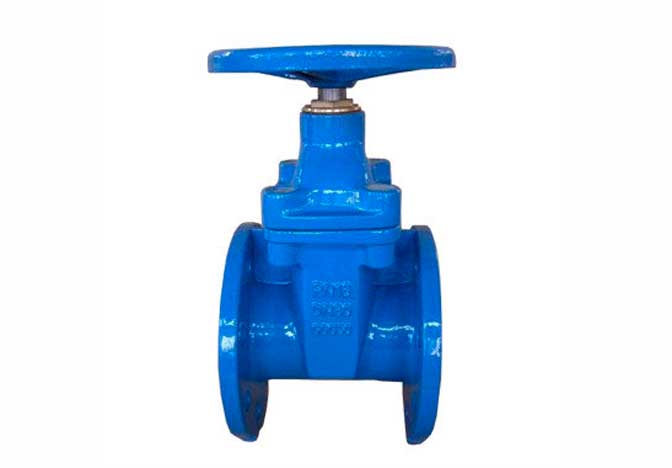

Задвижка 30ч39р

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Задвижка клиновая чугунная 30ч39р предназначена для перекрытия и регулирования потока рабочей среды, с эпоксидным покрытием, класс А.

Технические характеристики

  • Рабочее давление - 1,6 МРа
  • Тест давления - 2,4 МРа
  • Тест уплотнения на давление - 1,76МРа
  • Рабочая температура:
    • NBR
    • EPDM
  • Рабочая среда: холодная и горячая вода, слабоагрессивные среды, углеводороды, воздух, сточные воды.
Габаритные размеры
DN L D D1 D2 b f n-d H W Kv Масса, кг
40 140 150 110 88 19 3 4-18 260 160 142 9
50 150 165 125 102 19 270 180 198 13
65 170 185 145 122 19 283 180 335 16
80 180 200 160 138 19 8-18 311 220 507 19
100 190 220 180 158 19 352 250 792 26
125 200 250 210 188 19 435 280 1238 40
150 210 285 240 212 19 485 320 2228 56
200 230 340 295 268 20 12-22 520 350 3960 75
250 250 405 355 320 22 12-26 632 400 6188 116
300 270 460 410 378 24,5 4 745 400 8910 167
350 290 520 470 430 26,5 16-28 835 500 12530 250
400 310 580 525 489 28 16-31 853 600 16359 311
450 330 640 585 548 30 20-31 1030 630 - 438
500 350 715 650 609 31,5 20-34 1100 542
600 390 840 770 720 36 5 20-37 1300 768
700 430 910 840 794 39,5 24-37 1545 900 1052
800 470 1025 950 900 43 24-40 1750 1392
