Краны АРС15 (присоединение под приварку)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Краны АРС15 (присоединение под приварку) предназначены для использования в качестве переключающих устройств и служат для управления потоками жидких и газообразных сред (в том числе природного газа и пара).

Область применения

Краны шаровые распределительно-смесительные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения, а также в качестве составной части машин и резервуаров.

Обозначение

Краны АРС15 (присоединение под приварку) обозначаются так: АРС15.032.40.2.2, где

  • 15 - кран шаровой запорный распределительно-смесительный,
  • 032 - диаметр условного прохода (DN, мм),
  • 40 - условное давление (PN, кГс/см2),
  • 2 - исполнение по марке материала (ст.12х18Н10Т),
  • 2 - исполнение по типу присоединения (под приварку).

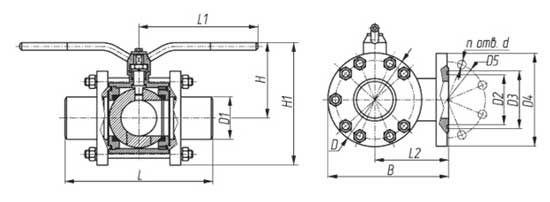

Габаритные и присоединительные размеры
Обозначение PN, МПа DN Размеры, мм
B D D1 D2 D3 D4 D5 d n H H1 L L1 L2
АРС 15.020.ХХ.Х.2   20 130 105 28 35 51 105 75 14 4 93 134 150 170 75
АРС 15.032.ХХ.Х.2 1,6 2,5 4,0 32 140 130 40 50 66 135 100 18 120 180 180 200 90
АРС 15.040/032.ХХ.Х.2 40/32 150 145 46 - 110 200 100
АРС 15.040.ХХ.Х.2 40 180 50 125 210 105
АРС 15.050.ХХ.Х.2 50 225 160 58 72 88 160 125 140 220 190 250 145
АРС 15.065.ХХ.Х.2 65 240 180 76 94 110 180 145 8 170 270 290
АРС 15.080.ХХ.Х.2 80 260 200 89 105 121 195 160 160 260 310 155
Масса крановАРС15 (присоединение под приварку)
Обозначение Масса, кг
изделие м.к.
mф mп mф mп
АРС 15.020.ХХ.Х.Х 5,2 3,2 4,5 1,5
АРС 15.032.ХХ.Х.Х 8,5 5,0 6,6 3,0
АРС 15.040/032.ХХ.Х.Х 9,4 7,9 3,5
АРС 15.040.ХХ.Х.Х 14,9 10,5
АРС 15.050.ХХ.Х.Х 16,4 11,0 9,5 4,1
АРС 15.065.ХХ.Х.Х 37,4 31,0 12,3 5,9
АРС 15.080.ХХ.Х.Х 43,6 35,5 14,9 6,8

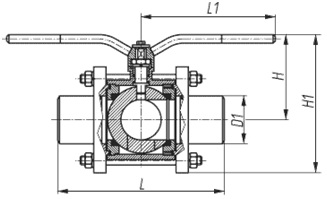

Схематическое изображение кранов АРС15 (присоединение под приварку)

Схематическое изображение кранов АРС15 (присоединение под приварку)
