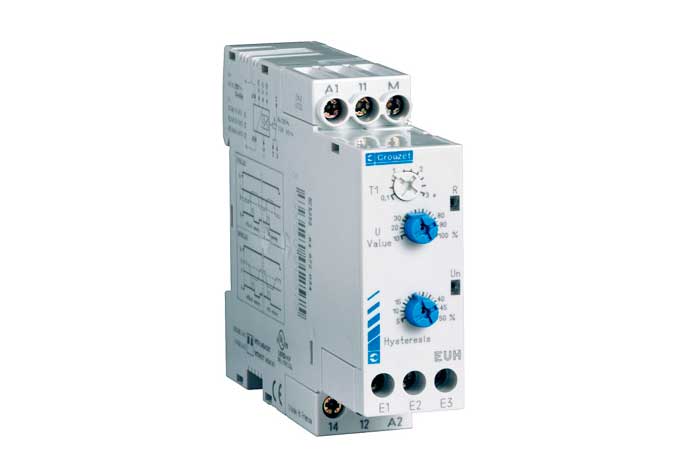

Контрольные реле EU
Описание
Реле EU предназначено для контроля напряжения.
Особенности
- Реле функции избыточного/недостаточного напряжения,
- Установка задержки времени реакции от 0,1 до 3с,
- Индикация LED.
Функциональные возможности
Контроль напряжения AC/DC без функции памяти.
Превышение установленной граничной величины приводит к изменению состояния выходного реле EU по истечении времени задержки Т1. Возврат напряжения в пределы установленного значения приводит к возврату реле в исходное положение.
Контроль напряжения AC/DC с функцией памяти
Превышение установленной граничной величины приводит к изменению состояния выходного реле EU по истечени времени задержки Т1. Реле остается в этом положении.
| Параметр | Значение | |
| Напряжение питания | 24 VDC - нет гальв. изол. 24 VAC, 120 VAC, 230 VAC |
|
| Допус | 0,85 - 1.15 x Un | |
| Частота | 50/60 Гц | |
| Потребляемая мощность | 3 ВА - 1 W | |
| Диапазоны измерений | EUL | EUH |
|
0,2 - 60 В 0,2 - 2 В 1 - 10 В 6 - 60 В |
15 - 600 В 15 - 150 В 30 - 300 В 60- 600 В |
| Частота контроля напряжения | 40-500 Гц | |
| Порог срабатывания | 1 - 100% Un | |
| Гистерезис | 5-50% установленой величины U | |
| Точность шкалы настройки | ±10% | |
| Время задержки | Т1 0,1-3 с | |
| Релейный выход | 1 переключающий конта | |
| Максимальный ток | 8 А | |
| Масса | 140 г | |
