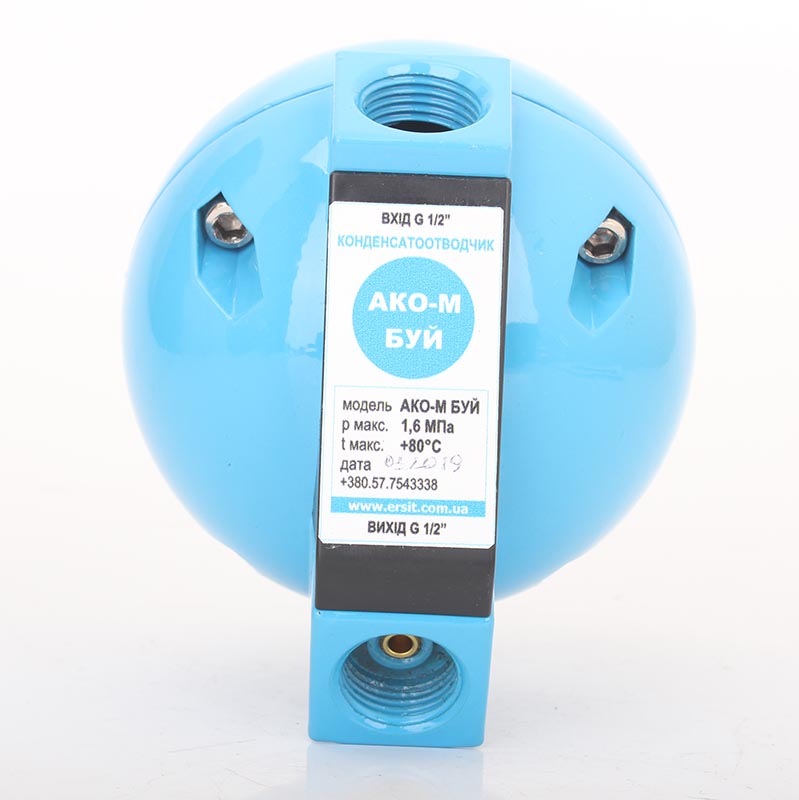

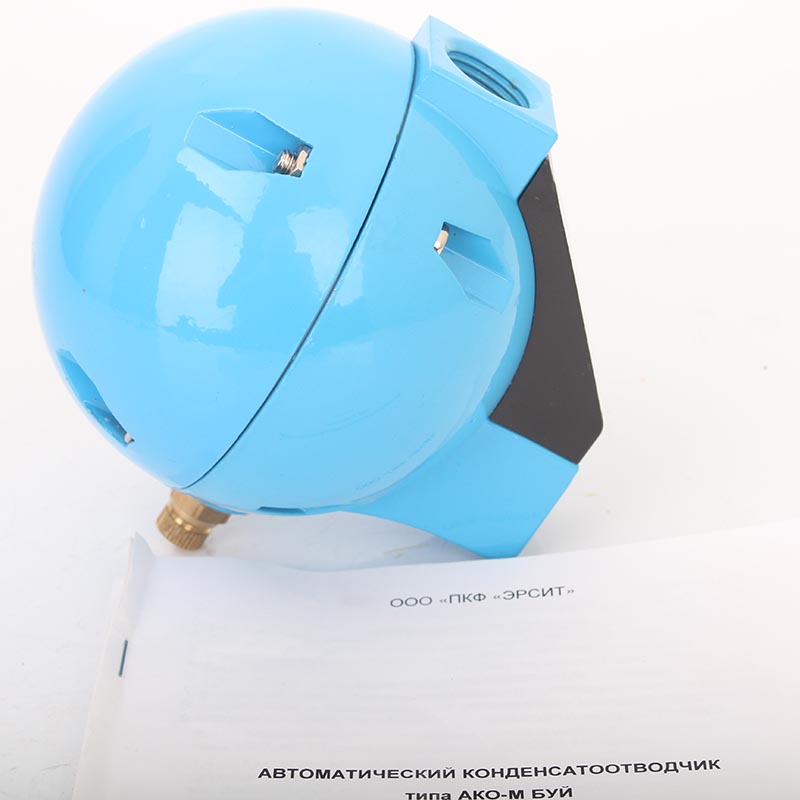

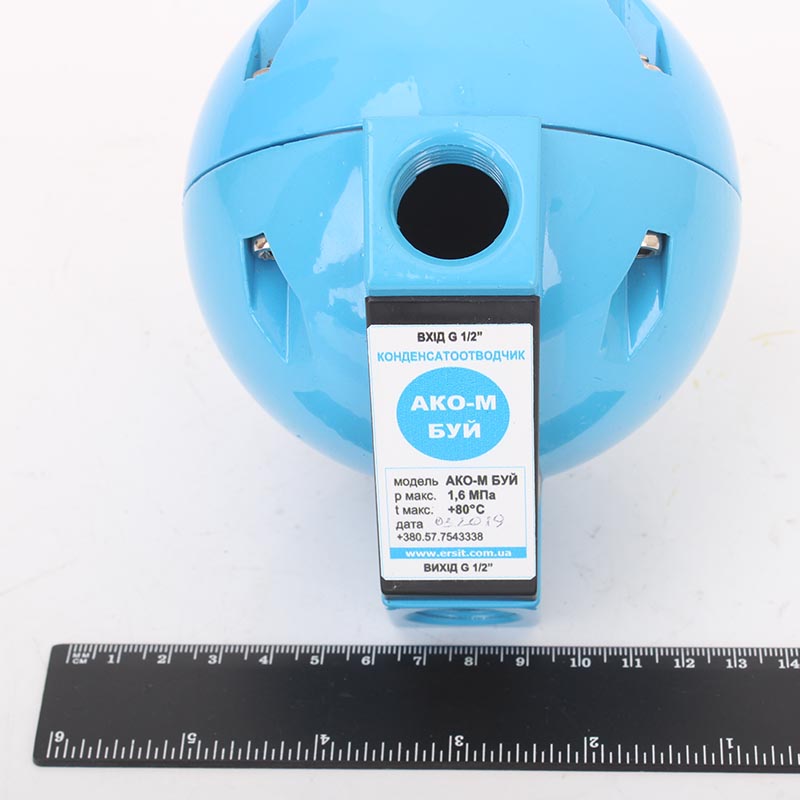

Конденсатоотводчики АКО-М БУЙ

No votes yet

Конденсатоотводчики АКО-М БУЙ предназначен для удаления конденсата из элементов пневмосистем, где возможно скопление конденсата или его периодическое выделение.

Особенности АКО-М БУЙ:

  • Отсутствие потерь сжатого воздуха при сбросе конденсата;
  • Не требует подвода электроэнергии;
  • Привод клапана от постоянного магнита с повышенным ресурсом;
  • Возможность удаления конденсата из любых емкостей, независимо от размеров;
  • Возможность использования совместно с фильтрами любой производительности;
  • Диапазон рабочих давлений от 0 до 8 бар;
  • Клапан прямого действия, маслоизносостойкое уплотнение – Витон (FPM);
  • Легкий корпус из алюминиевого сплава с антикоррозионной обработкой;
  • Простое обслуживание и ремонтопригодность клапана;
  • Возможность комплектации дополнительной арматурой для удобства монтажа.
Технические характеристики
Параметр Значение
Максимальная пропускная способность по конденсату 200 л/ч
Входной патрубок G 1/2"
Выходной патрубок G 1/4"
Минимальное рабочее давление 0 бар
Максимальное рабочее давление 8 бар
Минимальная температура рабочей среды 2°С
Максимальная температура рабочей среды 50°С
Диаметр мин. проходного сечения клапана 2,0 мм
Тип клапана прямого действия
Материал внутренних частей клапана нерж.сталь
Материал уплотнения витон (FPM)
Материал корпуса алюминиевый сплав с антикоррозионной обработкой
Габаритные размеры (ширина х глубина х высота) 140х110х130 мм

Принцип действия

Основан на выталкивающей силе поплавка для открытия дренажного клапана. Конденсатоотводчик АКО-М БУЙ идеально подходит для применения в тех местах, где использование электроэнергии либо невозможно, либо не обеспечивает требуемой надежности, а также для снижения затрат электроэнергии.

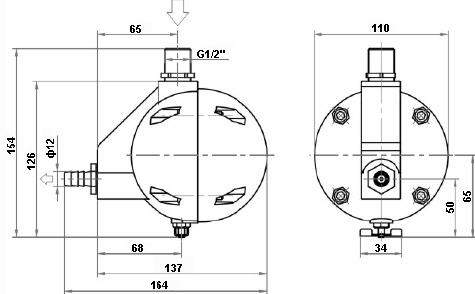

Схематическое изображение конденсатоотводчика АКО-М БУЙ

Рис.1. Схематическое изображение конденсатоотводчика АКО-М БУЙ
