Конденсатоотводчики АКО-М 100

No votes yet

Конденсатоотводчики АКО-М 100 предназначены для накопления и последующего отвода конденсата из пневматических систем, воздухопроводов, емкостей и воздухосборников, находящихся под давлением не более 1,6 МПа.

Модификации

  • АКО-М 100АТ.
Технические характеристики
Параметр Значение
Максимальное избыточное давление, МПа (бар) 1,0 (10)
Объем конденсатоотводчика, л 1,6
Присоединения:
  • вход
  • выход
G 1"
G 1/2"
Условный проход крана ручного сброса (Ду), мм 10
Диапазон температур окружающей среды +2.. +55 °С
Диапазон температур конденсата +2.. +90 °С
Масса, кг, не более 5

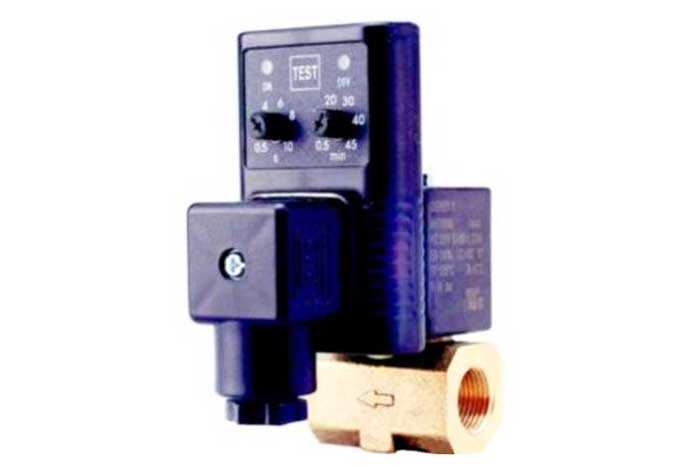

Клапан автоматического отвода (для исп. “А”, “АТ”):
Максимальная пропускная способность, л / ч 300
Диапазон регулирования временных интервалов:
  • «клапан открыт», с
  • «клапан закрыт», мин
0,5.. 10
0,5.. 45
Напряжение электропитания, В ~ 220 /10%
Мощность, Вт, не более 20
Условный проход клапана (Ду), мм 4
Обогреватель (для исп. “Т”, “АТ”):
Напряжение электропитания, В ~ 220 /10%
Мощность, Вт, не более 500

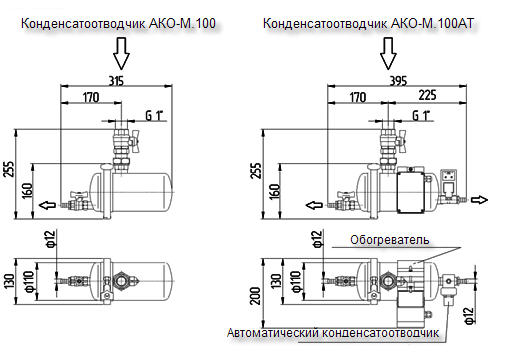

Общий вид конденсатоотводчиков АКО-М 100

Рис.1. Общий вид конденсатоотводчиков АКО-М 100
