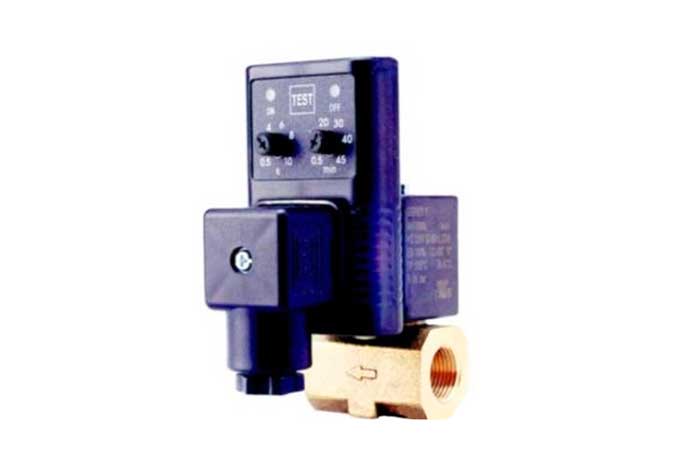

Конденсатоотводчики АКО-Е «Дуэт»

No votes yet

Конденсатоотводчики АКО-Е «Дуэт» предназначены для удаления конденсата из таких элементов пневмосистем как ресиверы, холодильные осушители, влагоотделители, фильтры, тупиковые участки и нижние точки пневмопроводов. А также из концевых и промежуточных холодильников компрессоров в автоматическом режиме.

Технические характеристики
Таймера
Интервал «Клапан открыт» 0,5÷10 с
Интервал «Клапан закрыт» 0,5÷45 мин
Варианты электропитания ~220В, ~24В
Потребляемый ток 7 мА
Макс. коммутируемый ток 1 А
Диапазон рабочих температур 20 ÷ + 60 °С
Класс защиты от воздействий окружающей среды IP 65 (IEC 529)
Присоединение тип А (ISO 6952)
Материал корпуса пластик ударопрочный
Кнопка «TEST» принудительное открытие
Индикаторы «ON» - вкл
«OFF» - выкл
Макс. пропускная способность по конденсату 300 л/ч
Клапана
Тип прямого действия, НЗ, 2/2 с ручным дублером
Варианты присоединений:
  • вход
  • выход
    G 1/4”внутр.,G 1/2” наруж.
    G 1/4” внутр.
    Диапазон рабочего давления среды 0÷16 бар
    Диапазон температур среды +2 ÷ +90 °С
    Диапазон температур окружающего воздуха +2 ÷ +55 °С
    Диаметр проходного сечения> 4,0 мм
    Материал корпуса латунь;+
    Материал уплотнения FPM (маслостойкий Витон)
    Класс изоляции катушки F (NEMA)
    Ограничения по положению установки клапана нет

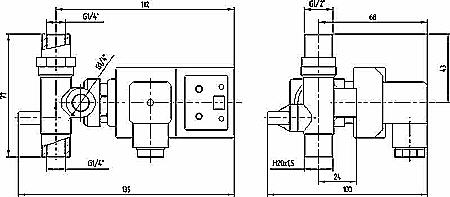

    Габаритные размеры конденсатоотводчиков АКО-Е «Дуэт»

    Рис.1. Габаритные размеры конденсатоотводчиков АКО-Е «Дуэт»
