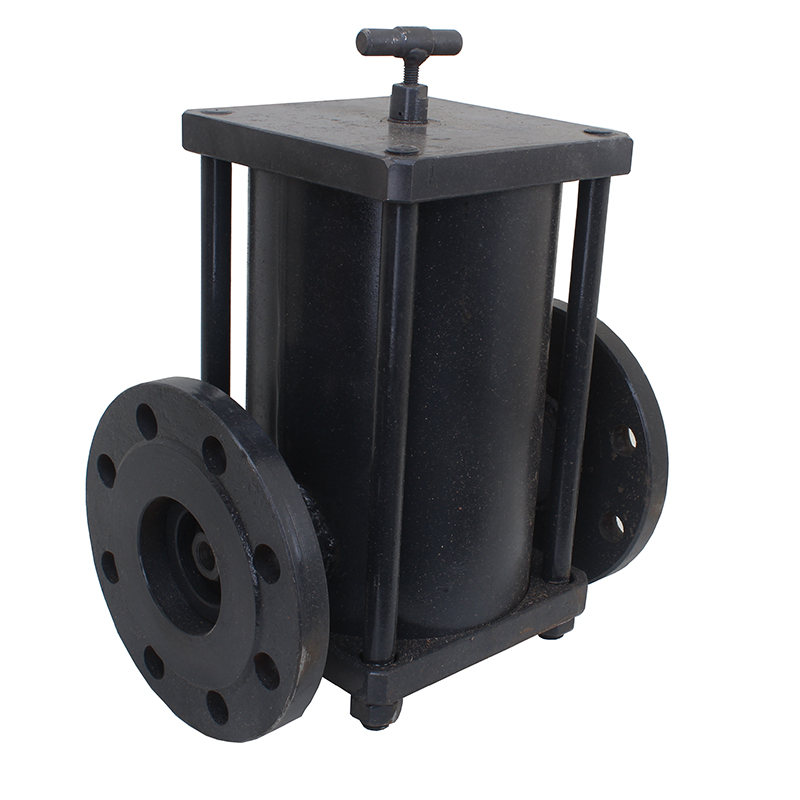

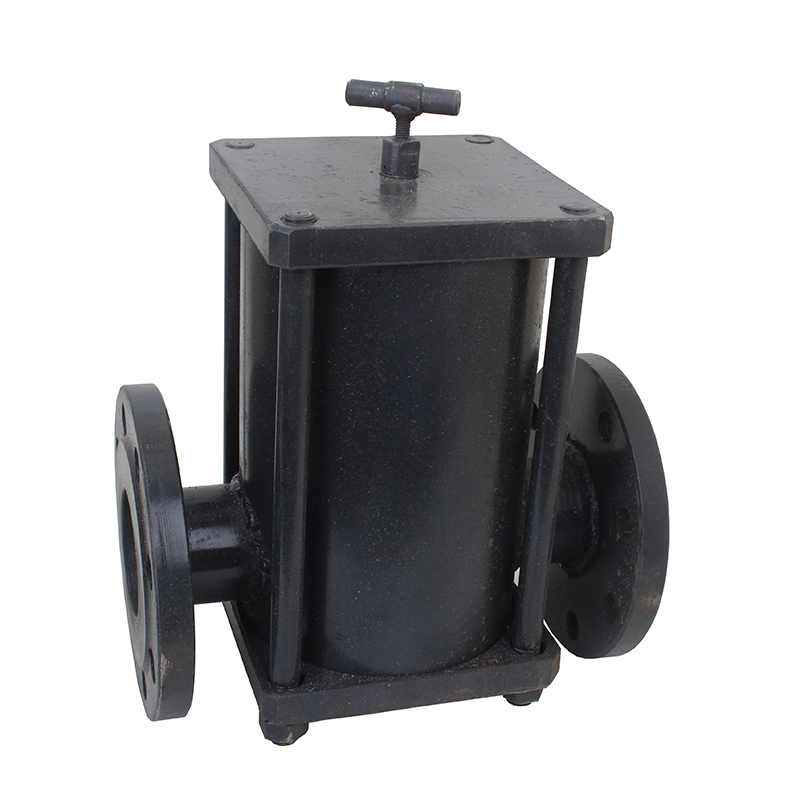

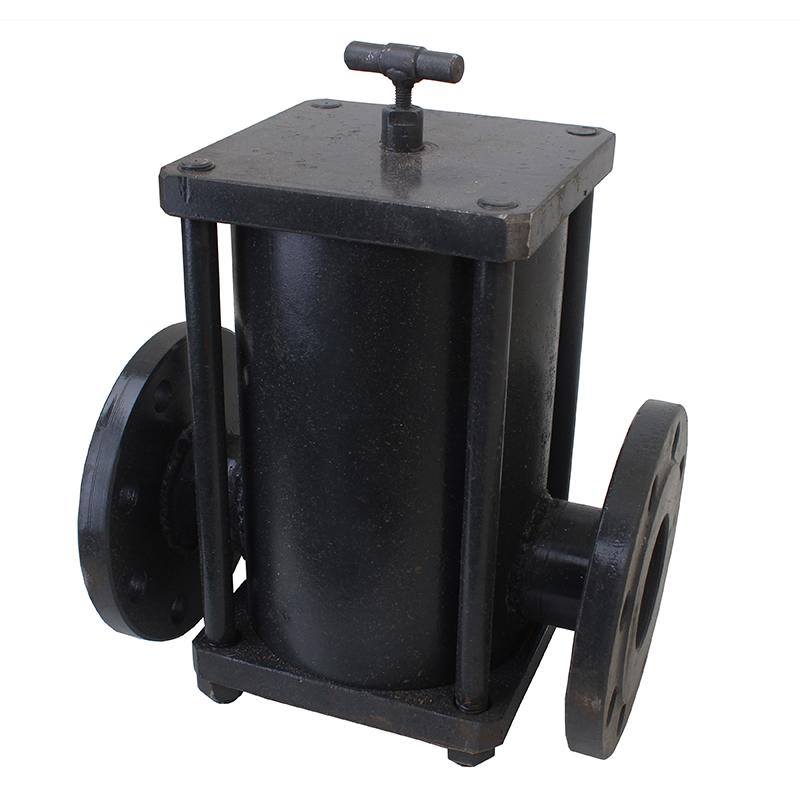

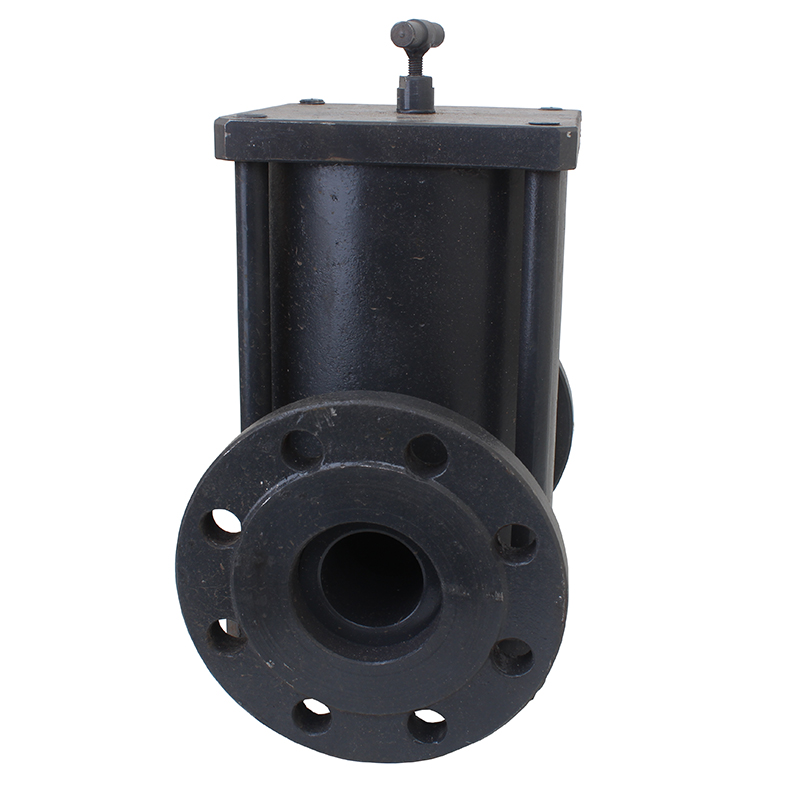

Конденсатоотводчик 45с99нж

Конденсатоотводчик поплавковый фланцевый 45с99нж предназначается для использования в трубопроводах, обеспечивающих подачу пара, сжатого воздуха и газовых смесей. Применение данного устройства позволяет избежать накопления конденсата в трубопроводной системе, который приводит к повышенной скорости коррозии применяемого оборудования, гидроударам в системе, снижению эффективности работы и аварийным ситуациям.

Устройство и работа

В процессе работы конденсатоотводчик 45с99нж производит удаление скопившегося конденсата в автоматизированном режиме. Его принцип действия заключается в определении разницы плотности пара и жидкости. Правильный подбор конденсатоотводчика производится с учётом необходимого запаса пропускной способности, чтобы предотвратить «захлёбывание» устройства.

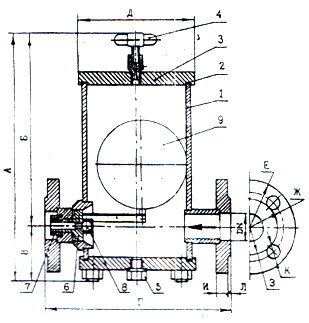

Конденсатоотводчик данного типа состоит из корпуса с крышкой, уплотнителей, пары поплавковых механизмов, дренажной пробки, регулировочного клапана, штифта и золотника. При накоплении конденсата внутри устройства, поплавок всплывает и при помощи специального механизма открывает выпускное отверстие и происходит слив жидкости в отводной трубопровод. При опускании уровня жидкости поплавок возвращается на своё место и происходит закрытие выпускной магистрали. Такой процесс осуществляется циклично, по мере заполнения внутреннего пространства конденсатоотводчика. Сброс воздуха производится регулирующим клапаном, установленным на крышке устройства.

Условия эксплуатации

Конденсатоотводчик поплавковый 45с99нж используется для работы в трубопроводных системах, с температурой рабочей среды, не превышающей 300°C и температурой окружающей среды до +50°C. Наибольшее условное давление PN равняется 1,6 Мпа.
