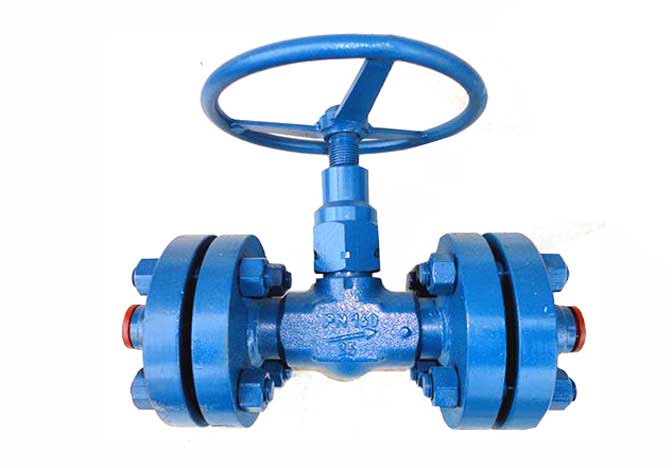

Клапан 15С68НЖ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Клапан (вентиль) 15С68НЖ предназначен для установки в качестве запорных устройств на трубопроводе в газообразных и жидких сред в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.

Область применения

Клапан широко используется для нужд нефтеперерабатывающего комплекса и в технологических линиях.

Не допускается использовать клапан 15с68нж (15лс68нж, 15нж68нж) для регулирования потока среды! Только два положения полностью «открыто» или «закрыто».

Технические характеристики
Параметры Значение
Давление номинальное PN МПа 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0.
Герметичность затвора по классу «А» ГОСТ 9544
Нормальное положение затвора полностью «открыто» или полностью «закрыто»
Тип привода ручной
Средний срок службы, лет, не менее 10
Полный средний ресурс, циклов 3000
Гарантийная наработка циклов, не менее 1500
Габаритные размеры
DN Наименование
Присоединения
PN D D0 D1 D2 D3 D4 b L H Вес (кг)
15 Муфтовое 16 100 - - - RC1/2 - - 90 122 1,8
Под приварку 16 100 - 12 - 19 - - 90 122 1,8
Фланцевое исп. №7 16 160 105 18 75 - 39 18 130 122 4,6
Фланцевое исп. №7 с ответными фланцами 16 160 - 12 75 19 - 18 238 122 8,0
20 Муфтовое 16 100 - - - RC3/4 - - 110 124 2,6
Под приварку 16 100 - 18 - 26 - -   124
Фланцевое исп. №7 16 160 125 18 90 - 50 20 154 124 7,5
Фланцевое исп. №7 с ответными фланцами 16 160 - 12 90 26 - - 280 124 14,3
25 Муфтовое 16 100 - - - RC1 - - 130 128 2,6
Под приварку 16 100 - 25 - 33 - -   128
Фланцевое исп. №7 16 160 135 25 100 - 57 22 178 128 7,5
Фланцевое исп. №7 с ответными фланцами 16 160 - 25 100 33 - - 304 128 14,3
