Описание

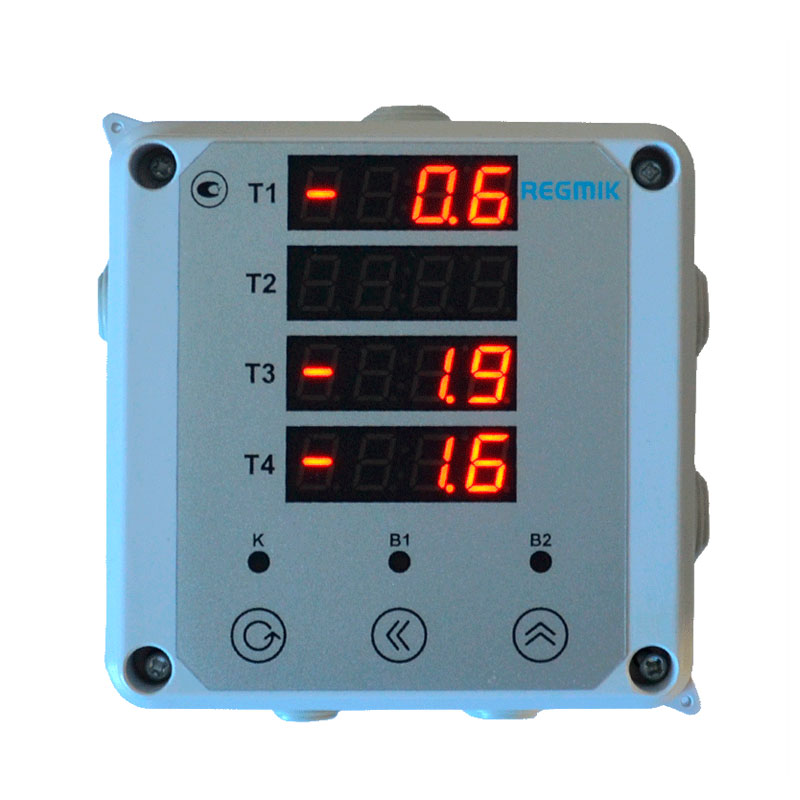

Измеритель четырехканальный И4-Н (настенного исполнения) предназначен для измерения и контроля от 1 до 4-х физических величин и отображения измеренных значений на четырех встроенных цифровых индикаторах. И4 имеет четыре независимых измерительных канала и возможность индикации одновременно четырех значений.

И4-Н предназначен для контроля температуры, давления, влажности, расхода или другой физической величины в нескольких зонах одновременно (до 4-х) и выход аварийной сигнализации, сигнализирующий о выходе любого из контролируемых параметров за заданные пределы. И4 применяется в качестве аварийного сигнализатора в печах, сушильных камерах в пищевой, металлургической и других отраслях промышленности.

Общие функции и режимы работы

  • измерение температуры (или других физических величин) объектов с помощью стандартных датчиков: термопреобразователей сопротивления (датчиков температуры) ТСМ (50М, 100М) и ТСП (50П, 100П, Pt100, Pt500, Pt1000), термопар (ТХК, ТХА, ТЖК и др.), датчиков с унифицированным выходным сигналом тока АТ (0..5 мА, 0..20 мА, 4..20 мА) и напряжения АН (0..1 В, 0..5 В, 0..10 В);
  • формирование сигнала «Авария»;
  • функция вычисления и индикации квадратного корня из измеряемой величины (например, для измерения мгновенного расхода с датчиков АН и АТ);
  • масштабирование шкалы измерений;
  • световая индикация режимов работы;
  • программное изменение параметров характеристики преобразования (наклон, смещение);
  • цифровая фильтрация измерений (глубина фильтра – до 10 периодов измерения);
  • изменение периода индикации измеренных значений;
  • цифровая калибровка входных каналов;
  • защита параметров паролем;
  • интерфейс RS-485 ModBus RTU для регистрации измеренных значений на ПК или для работы с ПЛК.

Характеристики

Количество каналов 4
Типы входных датчиков (УВ, АН, АТ) УВ (ТС+ПТ+АН+АТ)
Количество выходов 1
Типы выходных устройств Р
Количество индикаторов 4
Интерфейс RS 485 RS485и
Питание ИП24

Схемы

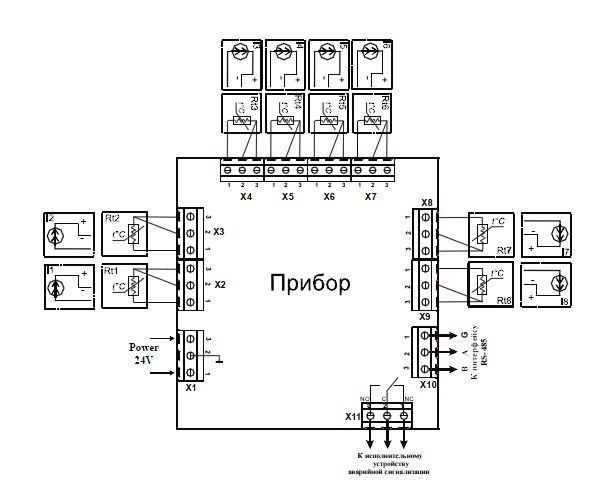

Рис.1. Схема подключения измерителя температуры И4
Рис.1. Схема подключения измерителя температуры И4
