Амперметр Э513

Average: 9 (1 vote)
Категория:

Амперметр Э513 относится к лабораторным приборам, используемым для измерения и контроля величины силы тока. Предложенные приборы успешно могут применяться как для измерения постоянного тока, так и переменного. Амперметр Э513 может работать также и в режиме миллиамперметра. С его помощью можно измерять токи величиной от 10 мА до 1 А.

Применение амперметров Э513

Предложенные приборы Э513/1, Э513/2, Э513/3, Э513/4, Э513/5 имеют широкий спектр использования, а именно:

  • Энергетический сектор;
  • Предприятия, занимающиеся ремонтом различной аппаратуры;
  • Лаборатории промышленных и конструкторских предприятий;
  • Научно-исследовательские институты;
  • Учебные лаборатории и классы физики в школах, лицеях и пр.

Конструкция устройства

Приборы предложенного типа выпускаются в двух климатических исполнениях – для умеренного и тропического климата и в пяти модификациях, отличающихся поддерживаемыми диапазонами измерений и классом точности.

Оптимальной температурой эксплуатации приборов будут значения в диапазоне от 15 до 200С. Время установления показаний при таких температурах составит около 4 секунд. Если температура снизится до -500С, то установка показаний может затянуться до 18 сек.

Конструкция и работа прибора

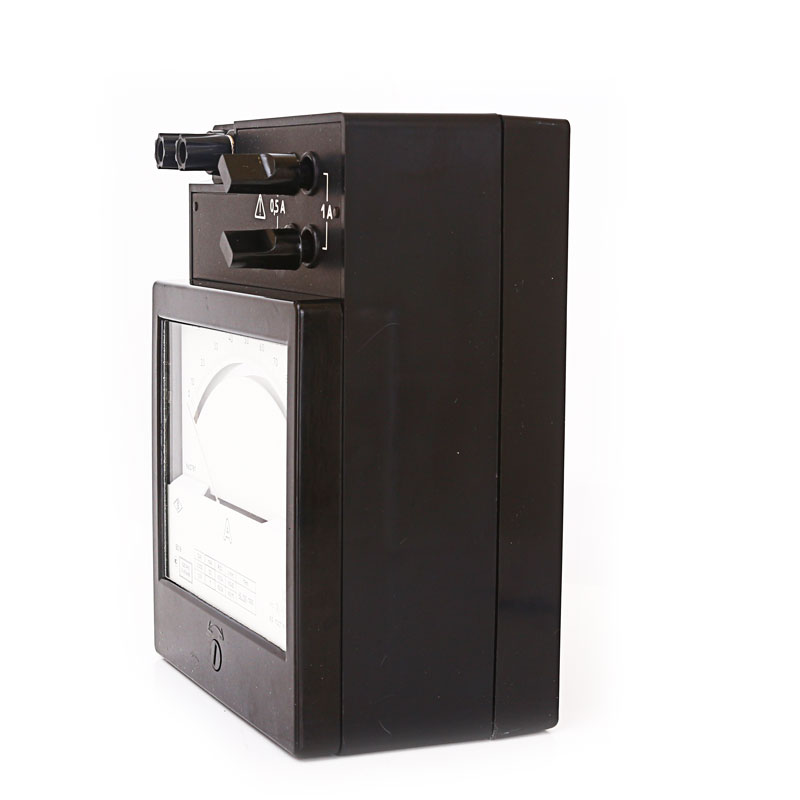

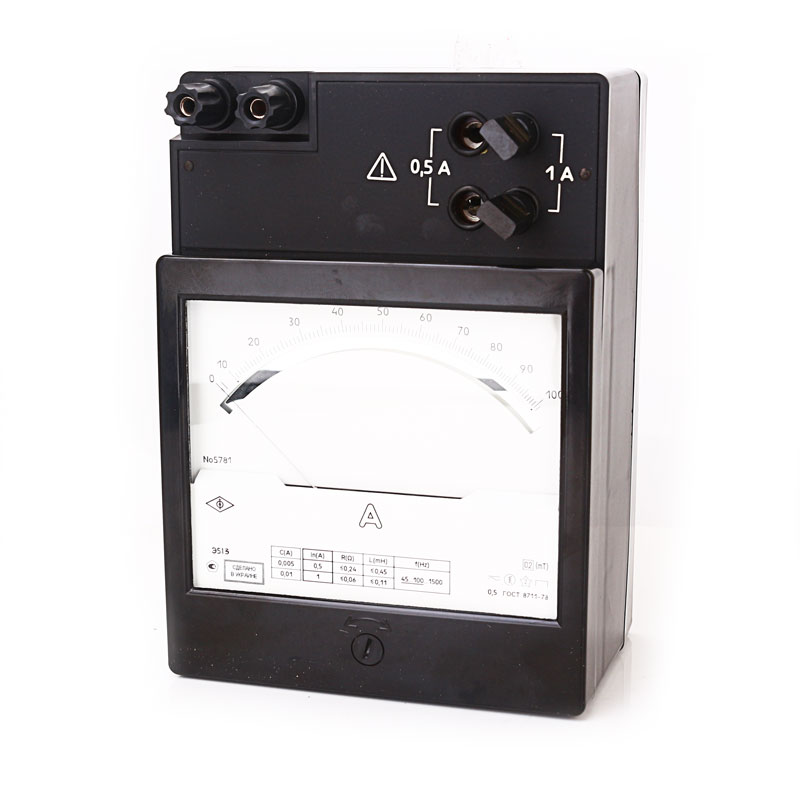

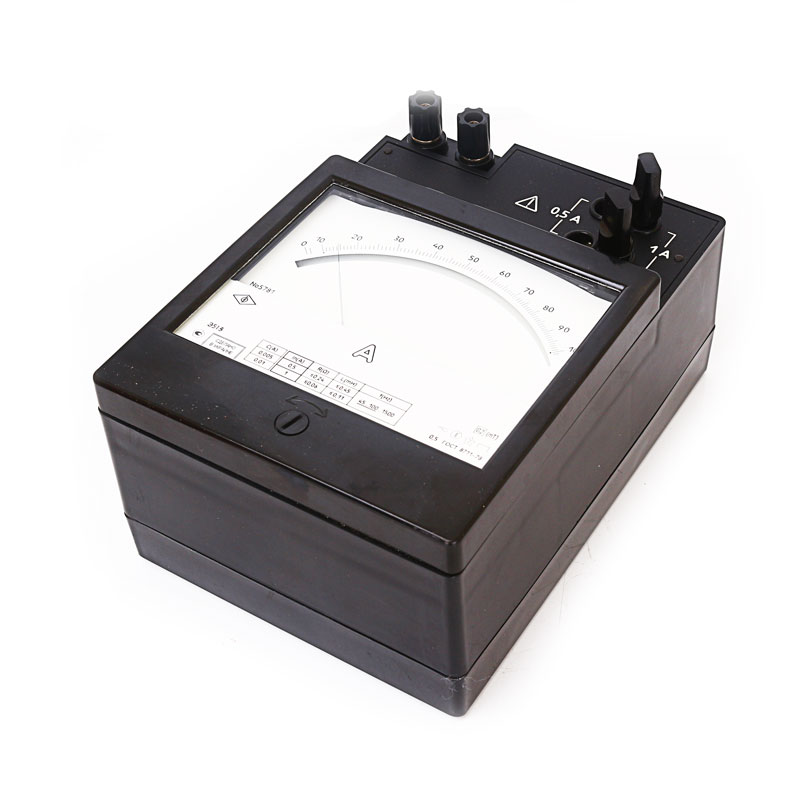

Амперметр Э513 выполнен в виде корпусного измерительного устройства. На передней панели прибора располагается большой аналоговый индикатор в виде шкалы со стрелочным указателем. В верхней части амперметра имеются две винтовые клеммы для подключения устройства к контролируемой цепи, а также переключатель режимов измерений.

Принцип работы этого устройства основан на отклонении стрелки на определенный угол, прикрепленной к магнитоэлектрической системе измерителя. Поворотный момент стрелки-указателя формируется посредством взаимодействия магнитных полей постоянного магнита и генерируемого проходящим через измерительную систему током. В качестве измерительной системы используется металлическая рамка с катушкой, в которой и генерируется магнитное поле, отклоняемое рамку вместе со стрелкой.

Название характеристики

Модификация Э513/1; Э513/2; Э513/3; Э513/4

Модификации Э513/5

Класс точности:

0,5

1

Предельные значения диапазонов измерений:

от 10 мА до 1 А

от 0,25 мА до 1 А

Нормальная частотная область:

40-60 Гц, 40-100 Гц

40-1500 Гц

Рабочая частотная область:

от 60 Гц до 2 кГц

от 1,5 кГц до 3 кГц

Габаритные размеры:

14х19,5х9,6 см

Вес устройства:

1,3 кг
