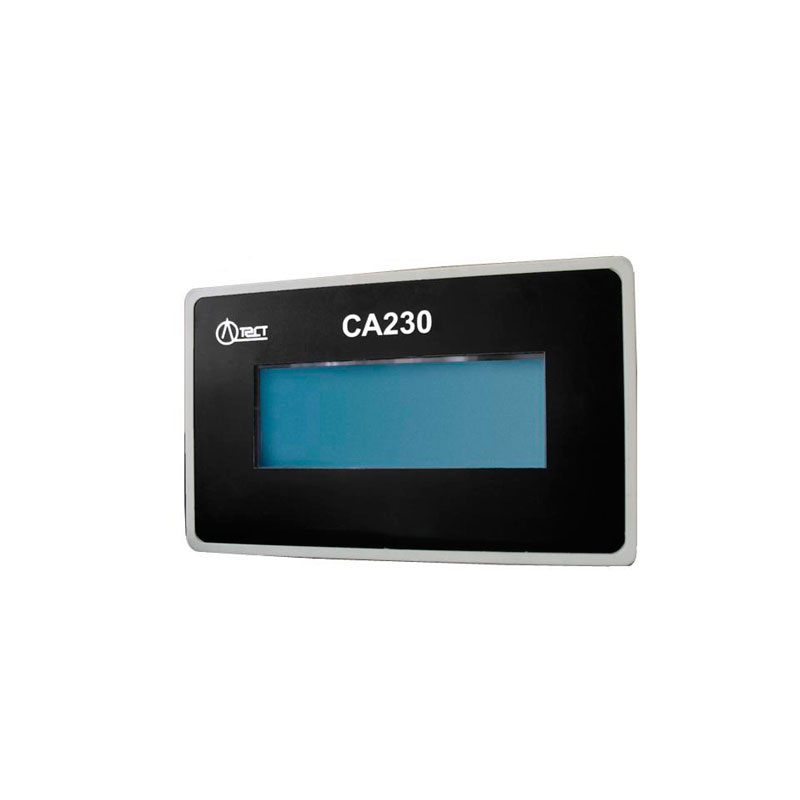

Измеритель несимметрии и несинусоидальности СА230
Описание
Измеритель несимметрии и несинусоидальности СА230 предназначен для измерения величин, характеризующих условия проведения поверки (калибровки) трансформаторов напряжения в соответствии с ГОСТ 8.216:
- действующего значения напряжения и коэффициента искажения синусоидальности кривой напряжения;
- действующего значения междуфазных напряжений, коэффициента несимметрии напряжений по обратной последовательности.
Область применения
Измеритель несимметрии и несинусоидальности широко используется метрологическими организациями, метрологическими и электротехническими службами энергетических компаний, промышленными предприятиями, выполняющие поверку ТН при их производстве, ремонте и эксплуатации.
Особенности
- Обеспечивает проверку порядка чередования фаз.
- Измеритель несимметрии и несинусоидальности СА230 выпускается в щитовом и настольном исполнении.
Эксплуатация
Оптимальными условиями для использования измерителя СА230 являются:
- температура окружающего воздуха – от 0 до плюс 40 С;
- относительная влажность воздуха – до 80 % при температуре 25 С;
- атмосферное давление – от 84 до 106,7 кПа. СА230 выпускается в щитовом и настольном исполнениях.
Характеристики
| Наименование измеряемой величины | Диапазон измерений | Пределы допускаемой погрешности, % | Дополнительные условия | |
| абсолютной | относительной | |||
| Коэффициент искажения синусоидальности кривой напряжения, % | 0…10 | ±0,2 | - | 45 В |
| Коэффициент несимметрии напряжений по обратной последовательности, % | 0…10 | ±0,3 | – | 70 В |
| Действующее значение напряжения U, В | 10…250 | – | ±0,5 | – |
| Порядок чередования фаз | 70 В U 250 В | |||
- Масса – не более 0,5 кг.
- Габаритные размеры – не более (200 85 120) мм.
- Электропитание осуществляется от сети питания ~50 Гц 220 В.
