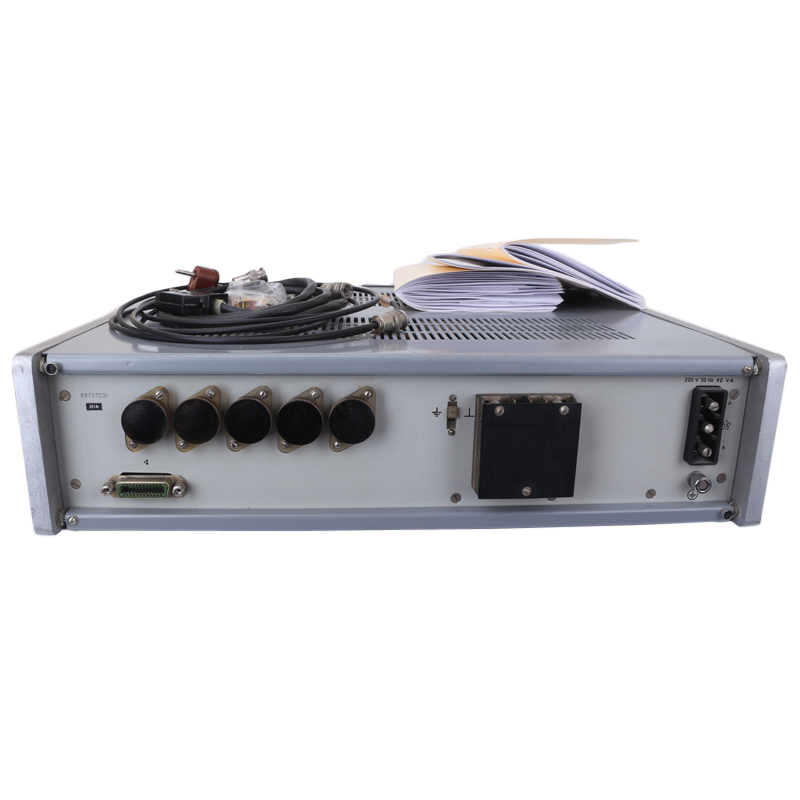

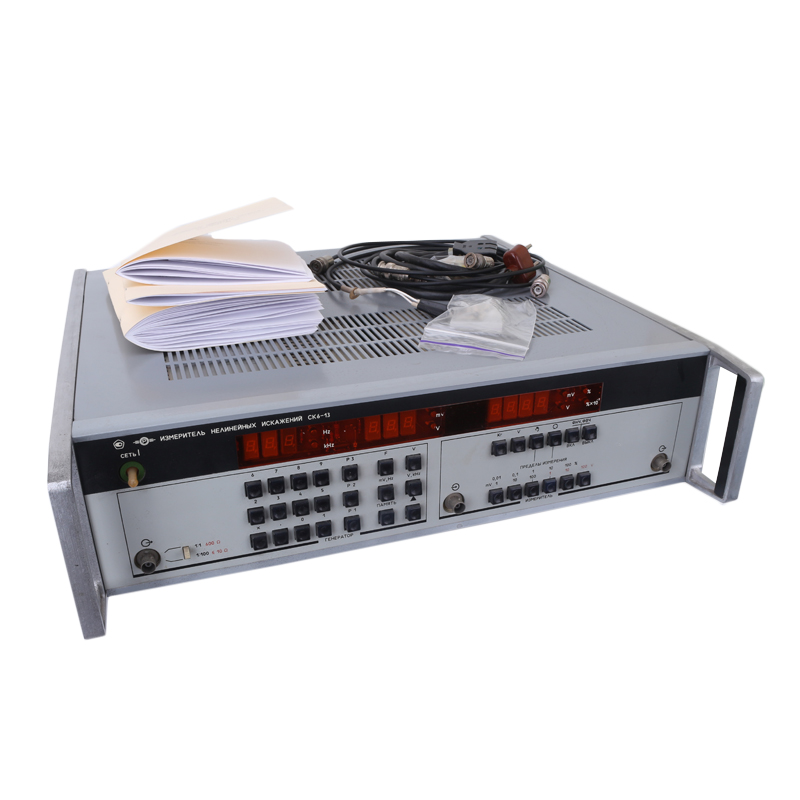

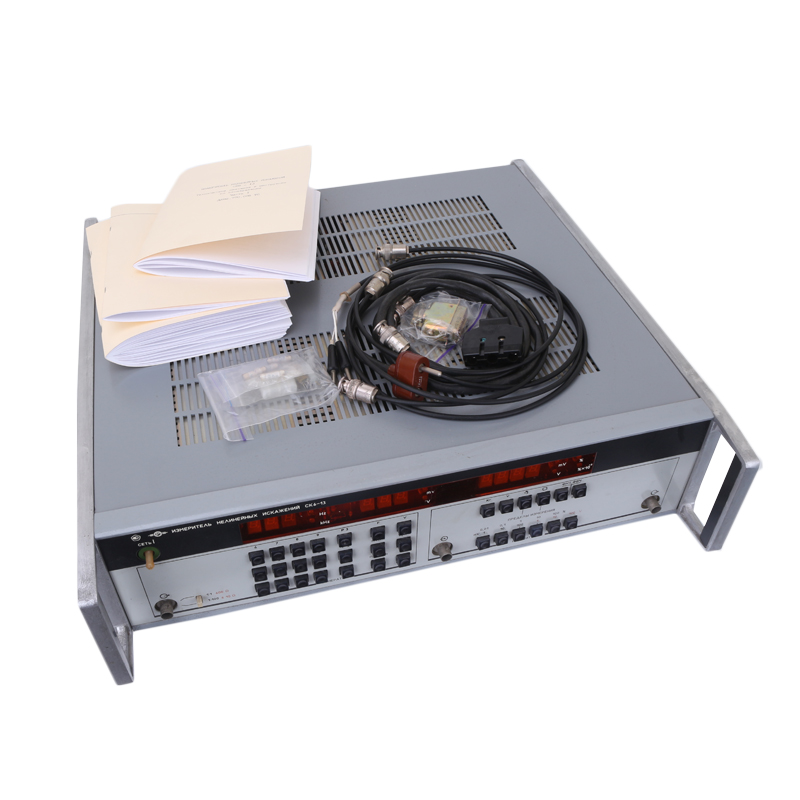

Измерители искажений С6-11, СК6-13, С6-15

Измеритель нелинейных искажений С6-11, СК6-13, С6-15 представляют собой приборы, которые позволяют контролировать нелинейные искажения в электрических цепях, имеющих в своем составе устройства с нелинейными вольтамперными характеристиками. Отличительной чертой появляющихся искажений является наличие в электрическом колебании дополнительных гармоник и комбинационных частот. Приборы предложенного типа позволяют контролировать коэффициенты гармоник колебаний, среднеквадратическое напряжение и частоты.

Устройство и работа

Система измерений нелинейных искажений реализована в виде электронного блока настольного типа, функциональная схема которых включает в свой состав входное делительное устройство, усилитель (широкополюсного типа), заградительный фильтр и систему калибровки. Для измерений применяется квадратичный вольтметр.

Для работы выбирается один из измерителей:

  • Измеритель С6-11;
  • Измеритель СК6-13;
  • Измеритель С6-15.

Замер нелинейных искажений производится с применением методики подавления базовой частоты. Проведение процедуры измерений заключается в следующем. Входящий сигнал поступает на ограничивающий входной делитель, после него происходит усиление за счет усилителя, при чем ширина этой полосы пропуска кроме базовой частоты охватывает еще несколько гармоник. После усиления сигнал подается на заградительную систему фильтрации, пропускающая дополнительные гармоники, практически полностью погашая основную частоту.

Параметр / модификация

Измеритель искажений С6-11

Измеритель искажений СК6-13

Измеритель искажений С6-15

Интервал используемых частот для измерений:

Промежуток 0,02…200 кГц

Диапазон 0,01…120 кГц

Величина диапазона в вычислениях коэффициента гармоники:

Показатели из 3∙10-2…100%

Значения из 3∙10-3…100%

Интервал напряжений при замерах коэффициентов гармоник:

Отрезок разброса 0,1…100 В

Величина частот замеряемых напряжений:

Отрезок 20 Гц…1 МГц

Диапазон 10 Гц…0,6 МГц

Границы 10 Гц…0,12 МГц

Значение питающего напряжения:

220 В

110/120/220/240 В

Величина потребляемой мощности:

95 ВА

90 ВА

15 ВА

Значение габаритных размеров:

49х35,5х13,5 см

49х13,5х48 см

30х10х30 см

Вес устройства:

13 кг

15 кг

4,5 кг
