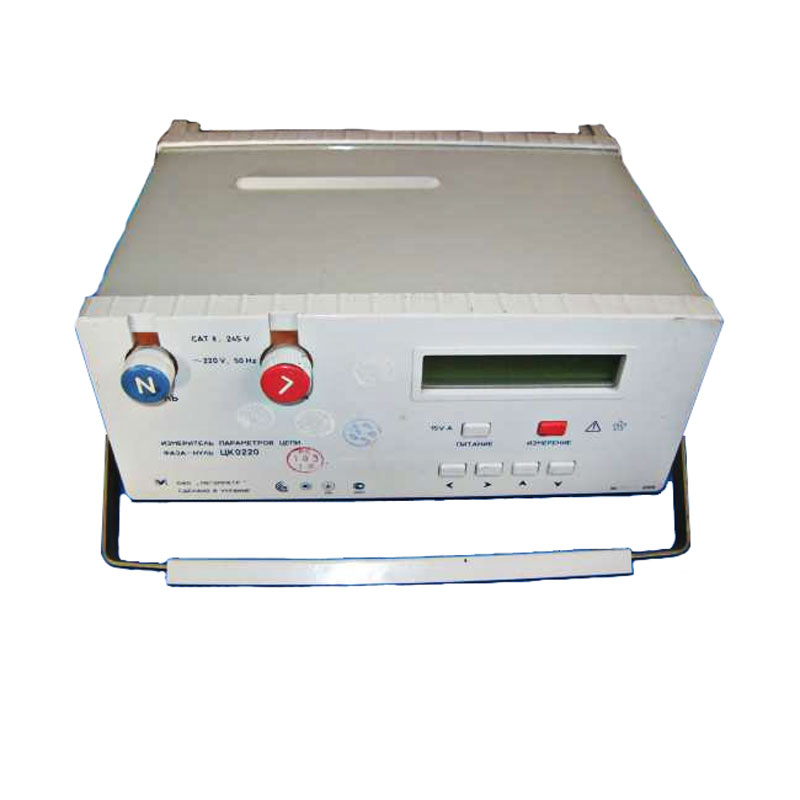

Измеритель ЦК0220

55833 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель ЦК0220 входит в линейку измерительных по типу, электромагнитных систем, применяемых для контроля параметров сетей переменного типа тока с примерной частотой 49 Гц и показателем снабжающего напряжения в размере 220 Вольт, отличающихся наличием заземленной нейтрали. При помощи предложенного устройства можно выполнять замеры силы тока, величину напряжения в цепи "нуль/фаза", а также величину полного электросопротивления.

В основном устройства применяются на промышленных и общественных предприятиях с конкретной целью весьма точного контроля параметров за работой цепей "фаза/ноль".

Предназначение измерителя ЦК0220

Измеритель ЦК0220 рассчитано на предоставление возможностей по расчету реактивной составной части электрического сопротивления, по определению сдвига фаз, происходящего в промежутке тока и напряжения. Все полученные показатели, проходя процесс измерения и формулированного расчета,  после всего могут выводиться при помощи встроенных средств визуализации.

Отличительные характеристики

  • Измерительное устройство построено на основе микроконтроллера, с помощью которого происходят процессы измерений и визуализации полученных результатов.
  • Наш прибор поддерживает возможным сохранение во внутренней памяти данных о 10-ти последних измерениях.
  • Питание измерительного механизма осуществляется благодаря току сети, в которой выполняют измерения.
  • Измеритель такой марки владеет встроенной системой защиты от перенапряжений, которая срабатывает при превышении напряжением граничного значения в 245 В или при снижении в 180 В.

Принцип работы устройства

В процессе работы устройства производят снятие напряжения с шунта и фиксируют величину фазового сдвига меду напряжением и током КЗ. Далее полученные сигналы, при помощи аналогово-цифрового преобразователя, переводят в значения силы тока КЗ и величину электрического сопротивления цепи "ноль/фаза".

Замеры проводят в два захода – на первом определяют фазовый сдвиг, а на втором величину напряжения на шунте прибора. С помощью имеющегося микроконтроллера все полученные сигналы выводят при помощи встроенной системы визуализации измерений.

Характеристики

Параметр

Значение

Величина измеряемой силы тока коротких замыканий:

от 10 А до 10 000 А

Поддерживаемый диапазон измеряемых напряжений в сети:

от 18 В до 245 В

Пределы измеряемых полных электрических сопротивлений:

минимум 0,022 Ом; максимум 22 Ом

Размеры устройства, габариты:

35х31.5х14 см

Вес прибора:

6 кг
