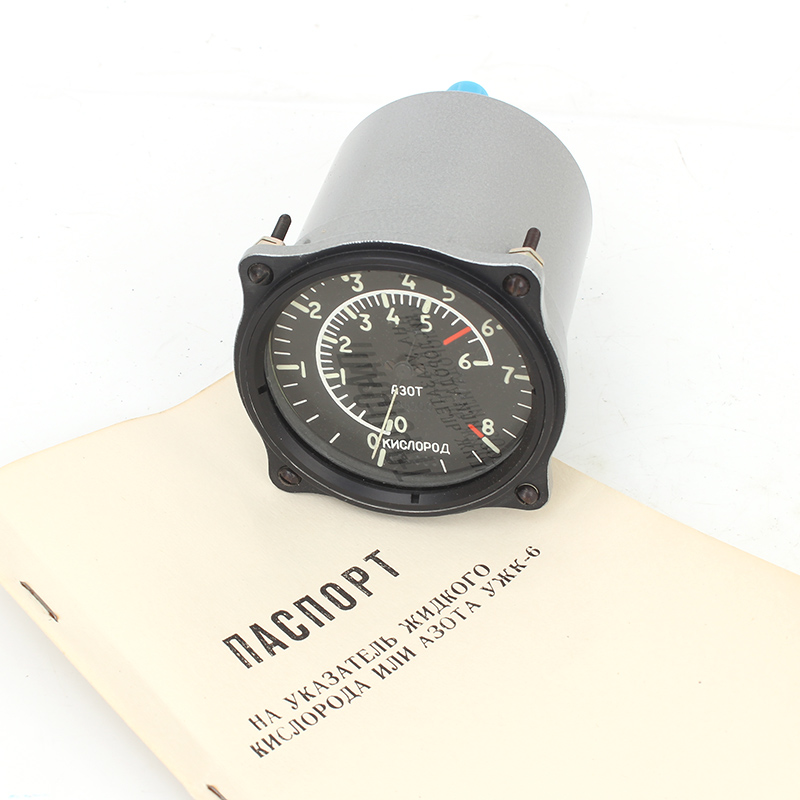

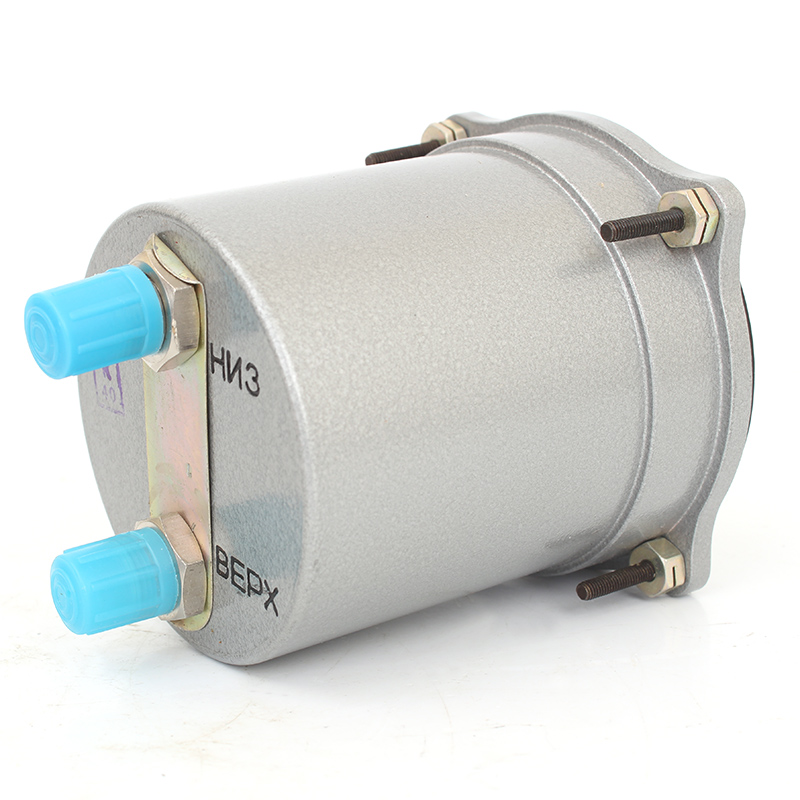

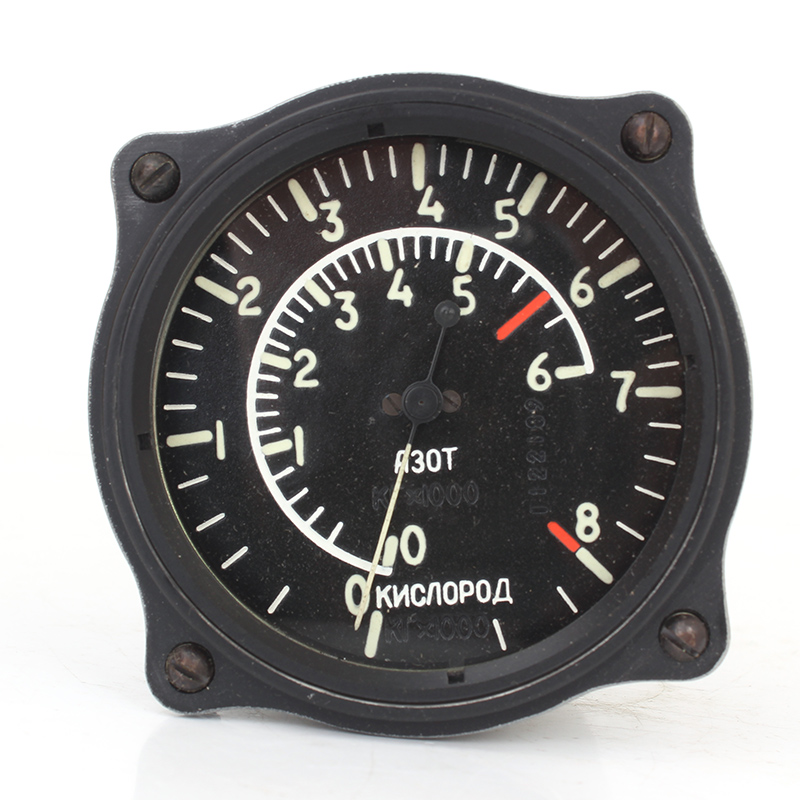

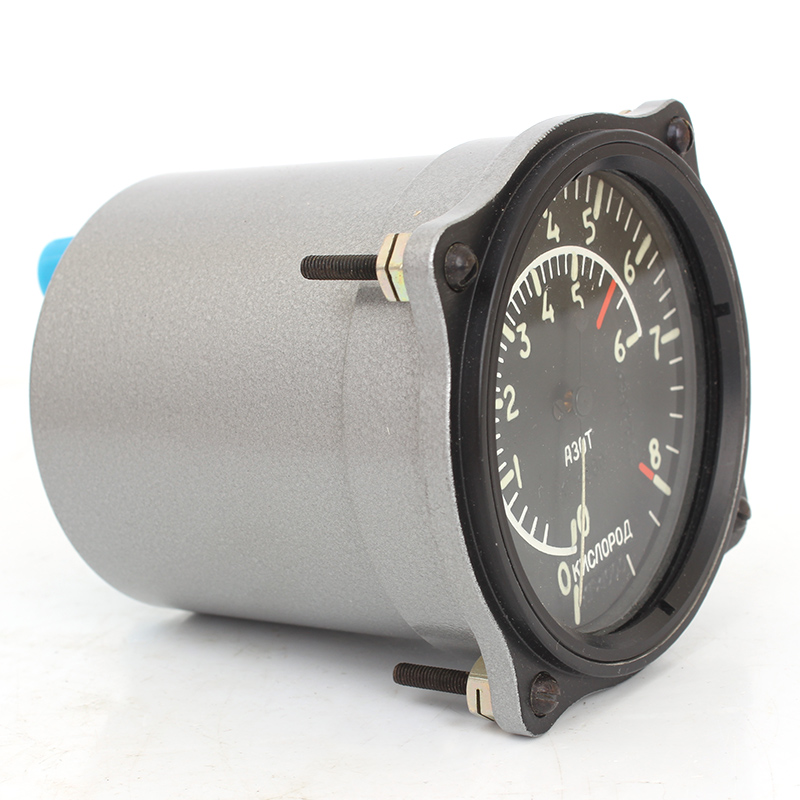

Указатель жидкого кислорода УЖК-6

Голосов: 5
Документация:
Паспорт(347.08 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Указатель УЖК-6 используется для измерения количества жидкого кислорода и азота в диапазоне рабочих температур от -45 до +50°C.

Характеристики

Параметры Значения
Диапазон измерения, не более кг
  • кислорода
  • азота
от 0 до 8000
от 0 до 5700
Допустимая погрешность показаний, не более %
  • по шкале кислорода
  • по шкале азота
±200 кг
Вариации показаний при t=20C не более % 200 кг
Перегрузочное давление (мм. вод.ст) 0,5 кгс/см2
Масса 0,8
Диапазон рабочих температур от -40 до +50°C

Схемы

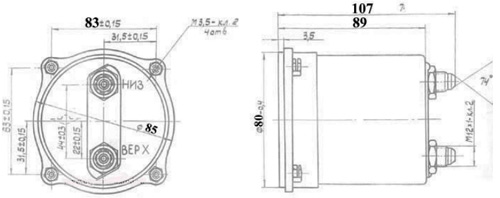

Рис.1. Чертеж указателя УЖК-6
Рис.1. Чертеж указателя УЖК-6

Комплектация

Наименование Шифр Количество
1. Указатель жидкого кислорода или азота УЖК-6 1
2. Гайка накидная 2СДУ5-68 2
3. Ниппель 2СДУ5-67 2
4. Колпачок 2М-80-47 2
5. Винт ВД-20-118 4
