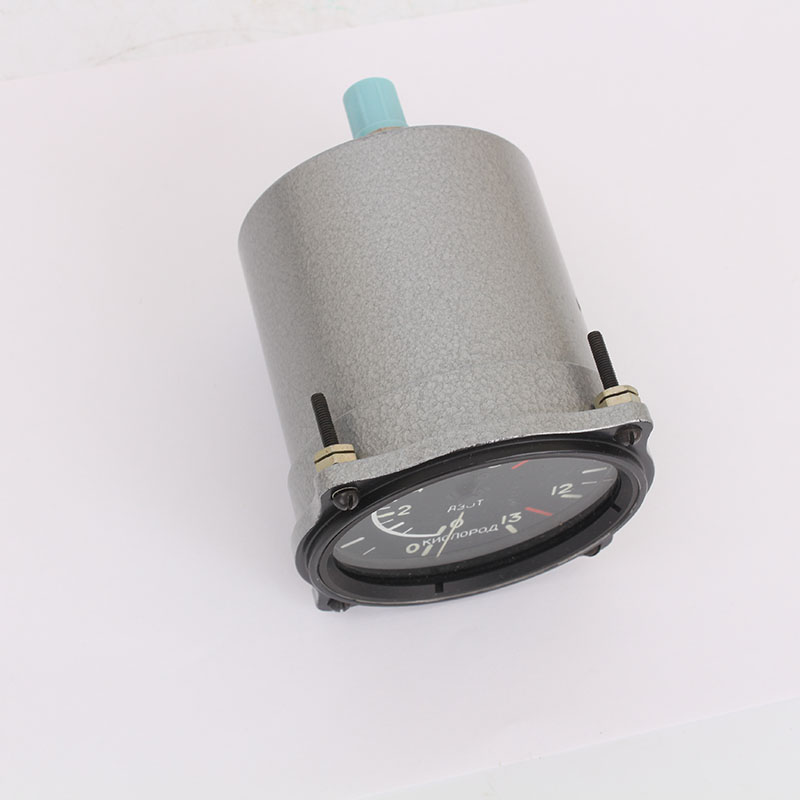

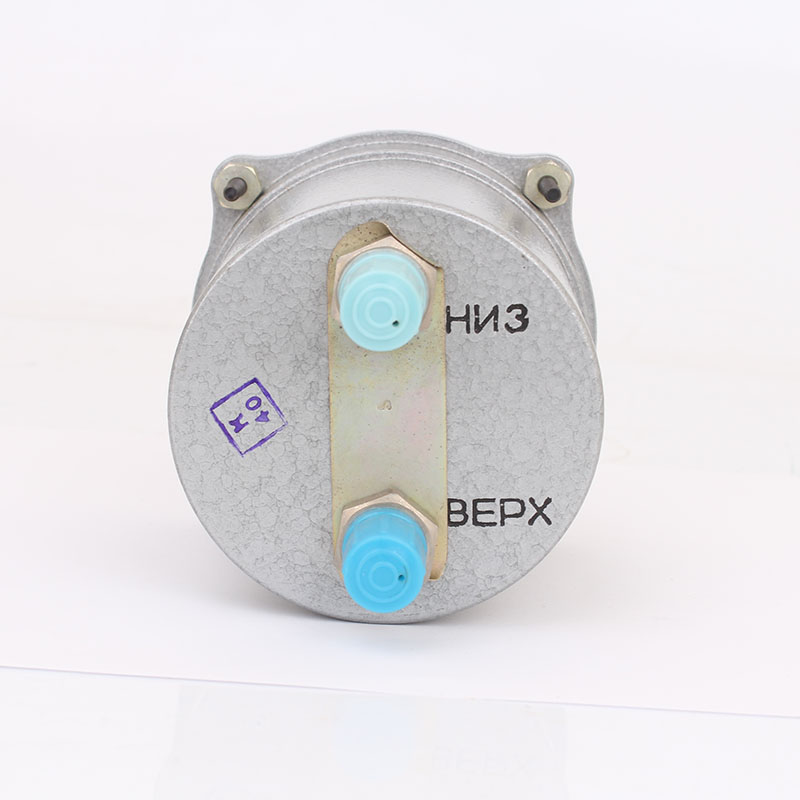

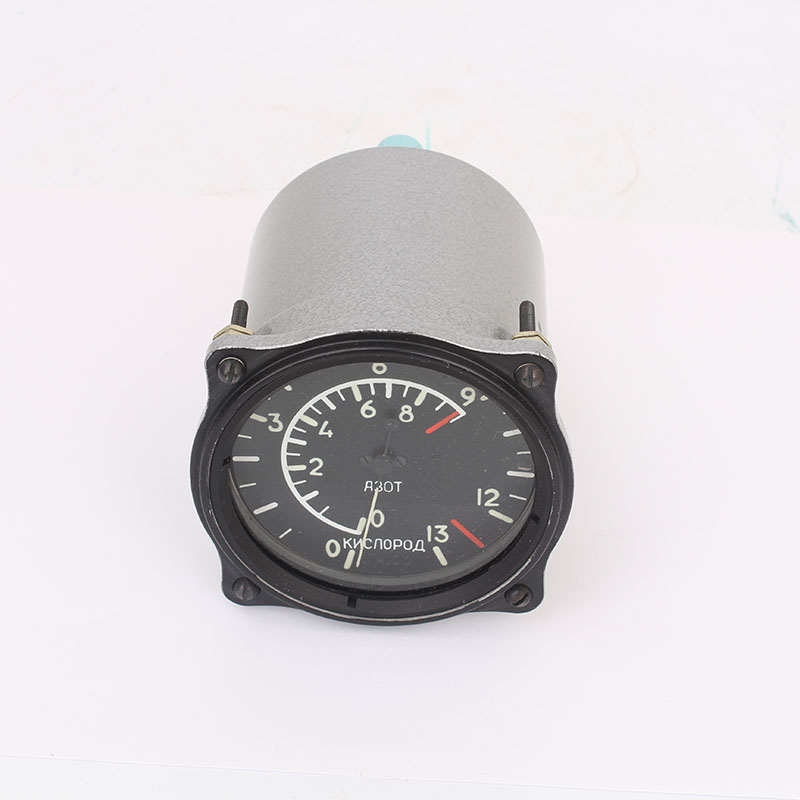

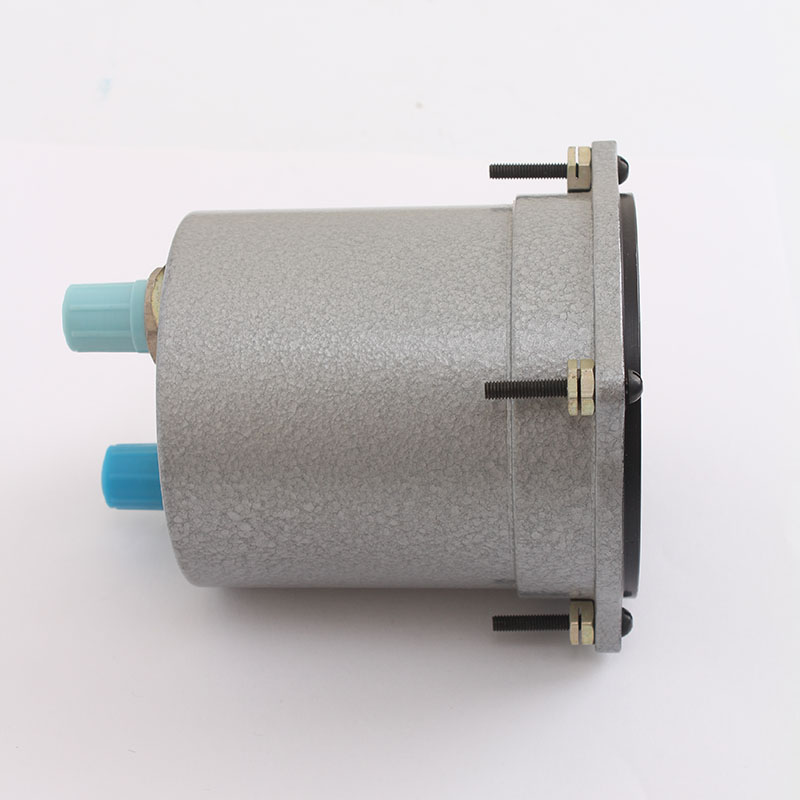

Указатель жидкого кислорода УЖК-5

Голосов: 2
Документация:
Паспорт(447.11 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Указатель жидкого кислорода УЖК-5 служит для измерения количества жидкого кислорода и азота в диапазоне рабочих температур от -45 до +50°C.

Характеристики

Диапазон измерения:

  • кислорода, кг
  • азота, кг
от 0 до 1250
от 0 до 890
Допустимая погрешность показаний, кг, не более ±25
Вариации показаний при нормальной температуре, кг, не более 25
Герметичность корпуса при одновременном создании в корпусе и в чувствительном элементе давления, равного 2,5 кгс/см2, спадение давления в течении 5 минут, кгс/см2, не более 0,02
Перегрузочное давление в течении 5 минут, кгс/см2 0,5
Вибропрочность в течении 30 минут вибрации:
  • ускорение, g
  • частота, Гц
4
30
Масса указателя УЖК-5 без монтажных деталей, кг, не более 0,480

Схемы

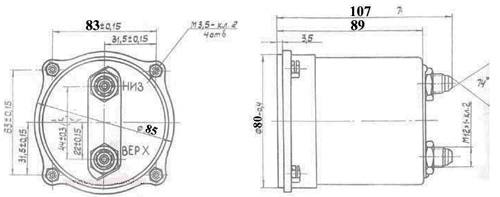

Рис.1. Чертеж указателя жидкого кислорода УЖК-5
Рис.1. Чертеж указателя жидкого кислорода УЖК-5

Комплектация

Наименование Шифр Количество
1. Указатель жидкого кислорода или азота УЖК-5 1
2. Гайка накидная 2СДУ5-68 2
3. Ниппель 2СДУ5-67 2
4. Колпачок 2М-80-47 2
5. Винт ВД-20-118 4
