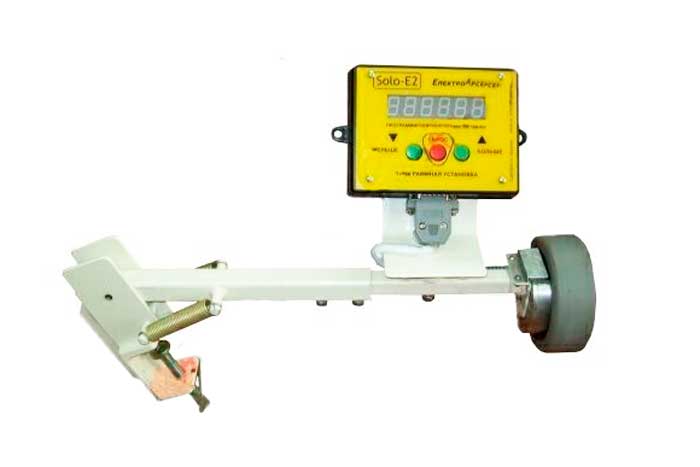

Измеритель ИДМ-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель ИДМ-1 предназначен для измерения длины рулонных и ленточных материалов (полиэтилен, пленки, ткань, войлок и т.д.).

Комплектность

  • Портативное устройство ИДМ - 1 шт;
  • Эксплуатационные документы, паспорт на изделие - 1 экз;
  • Паспорт и руководство по эксплуатации счётчика СОЛО-Е2 - 1 экз.
Технические характеристики
Параметры Значение
Максимально измеряемая длина, м
Питание электронного счетчика, В 220
Диаметр колеса, мм 100
Ширина колеса, мм 30
Максимальная скорость протягиваемого материала, м/сек 1,5

Максимальное количество отмеренных отрезков одинаковой длины, шт.

99
Точность измерения, % ±1,5
Температурные условия эксплуатации, °С -25… +40
Степень защиты ІР40
Габариты устройства, мм 420(520)х120х330

Устройство и принцип действия

Устройство ИДМ-1 состоит из:

  • обрезиненного колеса устанавливаемого с прижимом на перематываемый материал,
  • встроенного инкрементального энкодера,
  • генерирующего счётные импульсы,
  • программируемого счётчика метража.

Все детали ИДМ-1 установлены на телескопической откидной штанге. Устройство крепится к перемоточному столу при помощи струбцины.

Счётчик СОЛО-Е2 предназначен для преобразования поступающих импульсов от инкрементального энкодера в показания метража и сигнализации об окончания измерения мерного отрезка, длина которого предварительно была выставлена на дисплее. Счетчик установлен на поворотной платформе, которую можно повернуть в любую сторону.
