Источники питания Lab Mini
Описание
Источники питания Lab Mini предназначен для обеспечения стабильным питающим напряжением и током электронных устройств припроектировании, производстве, испытаниях и ремонте радиоэлектронной аппаратуры, электронных и электрических изделий.
Устройство и принцип действия
Источник питания Lab Mini преобразует сетевое напряжения 220 В в постоянное напряжение или в постоянный ток на выходных клеммах. Величина выходного напряжения и тока отображаются отдельными встроенным трехразрядными цифровым индикаторами с плавающим разделительным знаком, соответственно вольтметром (сверху) и амперметром (снизу). Кроме выходного тока, амперметр может отображать установленный лимит тока (ток стабилизации), который индицируется мерцающим свечением разделительного знака.
Источник может находиться в режиме стабилизации только одного из параметров - напряжения или тока. Это зависит от установленного значения напряжения и тока, а также от параметров подключенной нагрузки. Если в процессе работы изменить параметры нагрузки либо установленное значение напряжения или тока, то переключение режимов стабилизации может происходить автоматически. На работу источника питания в режиме стабилизации напряжения указывает светодиод зеленого цвета (“C.V.”), а режим работы в стабилизации тока - красного (“C.C.”).
Конструктивно источник Lab Mini выполнен на четырех печатных платах и размещен в металлическом корпусе. Для обеспечения нормального теплового режима внутри корпуса установлен продувочный вентилятор, скорость работы которого зависит от температурного режима радиатора источника. В случае перегрева в системе охлаждения происходит аварийное отключение источника питания, что будет отображаться поочередно мигающими красным и зеленым цветом светодиодами. Для выхода на нормальный режим работы после охлаждения радиатора, необходимо перезапустить источник выключателем сетевого напряжения ”POWER”, находящимся на задней панели источника. При частом отключении источника необходимо проверить исправность работы продувочного вентилятора на задней панели, степень загрязнения радиатора, наличии хорошо вентилируемого объема вокруг источника питания.

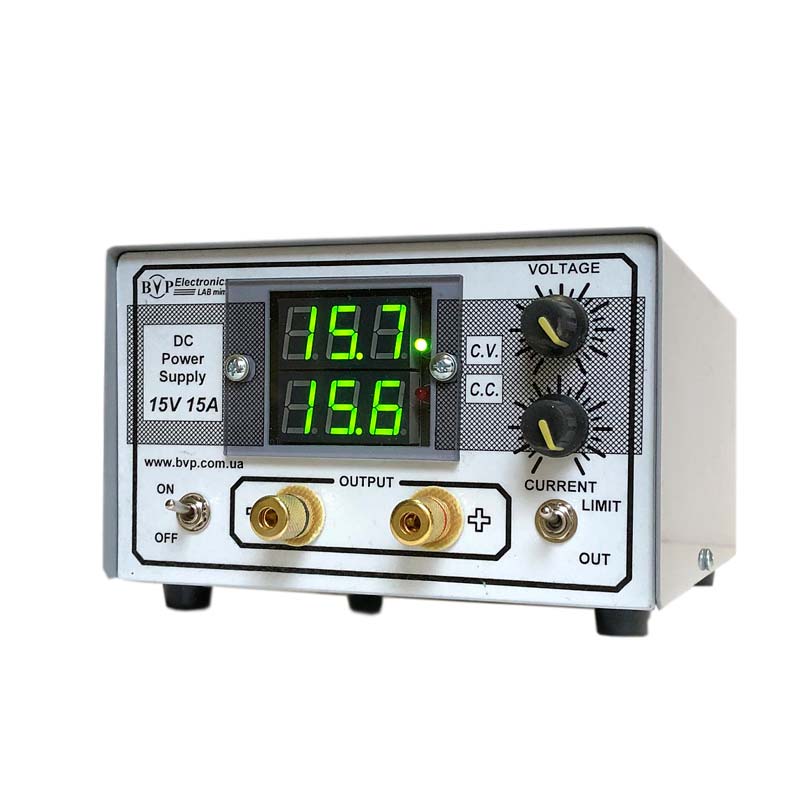

На передней панели источника питания размещены оперативные органы управления, цифровые индикаторы встроенных измерительных приборов вольтметра и амперметра, световые индикаторы режима работы и выходные клеммы.
Эксплуатация
Оптимальными условиями для использования источника питания Lab Mini являются:
- температура окружающей среды: от +5 до +40°С;
- относительная влажность воздуха: 90% при температуре +25°С;
- атмосферное давление: 84 - 106.7 кПа.
Характеристики
| Параметры | Значения |
| Питающее напряжение | от 198 до 242 В, 50 Гц |
Максимальная выходная мощность:
|
225 Вт 450 Вт 240 Вт 50 Вт |
Максимальная потребляемая мощность (при питании 220 В):
|
не более 250 Вт не более 500 Вт не более 270 Вт не более 500 Вт |
| КПД | не менее 85 % |
Выходное регулируемое напряжение:
|
от 1.0 до 15.0 В от 1.0 до 15.0 В от 1.0 до 30.0 В от 1.0 до 30.0 В |
| Шаг индикации выходного напряжения | до 10 вольт - 0.05 В, свыше 10 вольт - 0.1 В |
Выходной регулируемый ток:
|
от 0.15 до 15.0 A от 0.3 до 30.0 A от 0.08 до 8.0 A от 0.15 до 15.0 А |
Шаг индикации выходного тока:
|
до 10 ампер - 0.02 А, свыше 10 ампер - 0.1 А до 10 ампер - 0.05 А, свыше 10 ампер - 0.1 А 0.01 А до 10 ампер - 0.02 А, свыше 10 ампер - 0.1 А |
| Переключение из режима стабилизации напряжения в ток и обратно в зависимости от параметра нагрузки | автоматическое |
| Индикация режимов стабилизации | световая |
| Эффективное значение пульсации выходного напряжения при нагрузке 80% | не более - 300 мВ |
| Диапазон рабочих температур | от + 5°C до + 40°C |
| Режим работы | круглосуточно |
| Габаритные размеры, Ш х В х Г | 155 х 105 х 195 мм |
| Масса источника питания | 1,6 кг |
Модификации
- модель Lab Mini 15V 15A,
- модель Lab Mini 15V 30A,
- модель Lab Mini 30V 8A,
- модель Lab Mini 30V 15A.
