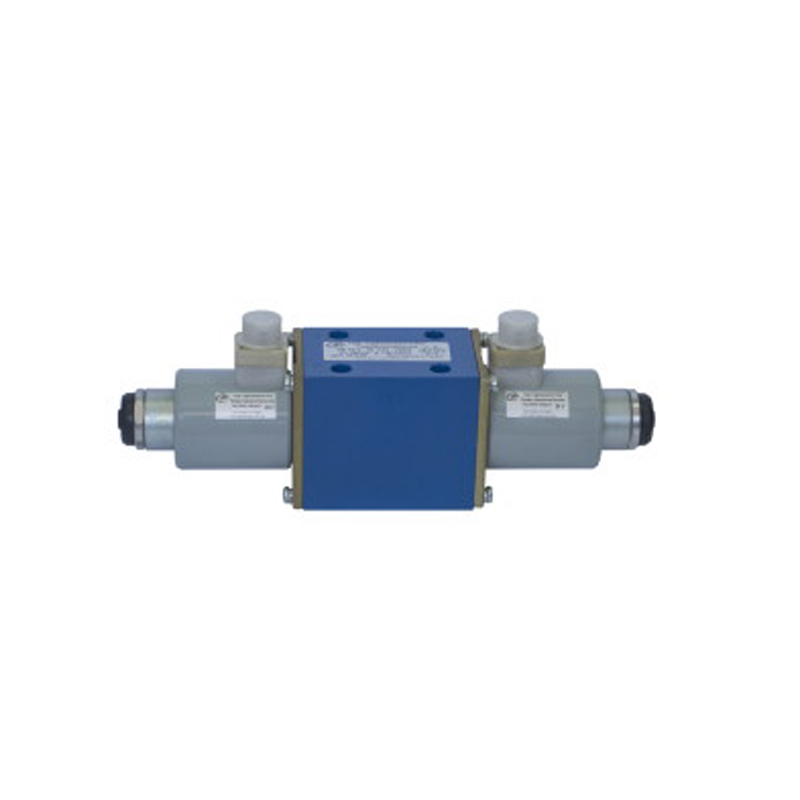

Гидрораспределитель РЕ 10.3-64

Гидрораспределитель РЕ 10.3-64 Г12-УХЛ2, РЕ 10.3-64 Г24-УХЛ2, РЕ 10.3-64 В380-УХЛ3 имеет управляющий электромагнит, работающий при переменном и постоянном токе. Оборудование ставят на разных поверхностях, за исключением вариантов О и ОФ, которые монтируются в горизонтальном положении.

Функционирование распределителя РЕ 10.3-65

Приспособление способно нормально функционировать на очищенных минеральных маслах. На входе обозначенное давление не больше 32 МПа. На сливе давление на максимуме должно быть 6 МПа. Условный проход должен быть равен 10 мм. Обозначенный расход жидкости в рабочем состоянии составляет: по максимуму — 80 л/мин, для других схем — 40 л/мин, для схем 14, 94, 54, 64А, 64, 24 — 25 л/мин.

Гидрораспределитель с электромагнитом тока переменного реагирует за 30 мс при запуске оборудования, и за 20 мс при выключении. При токе постоянном нормативы — 60 мс и 30 мс.

Габаритные размеры гидрораспределителя РЕ-10.3-64

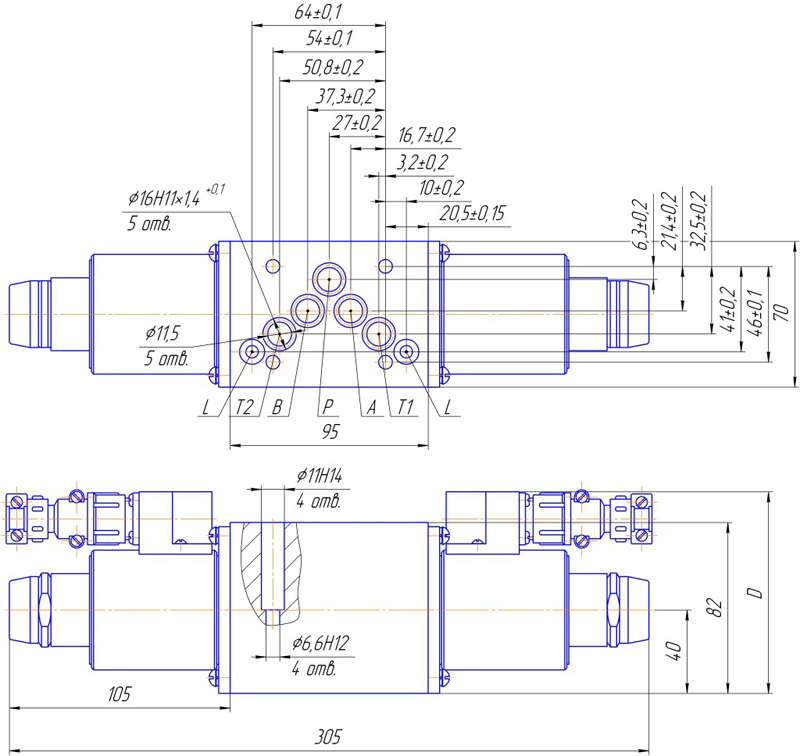

Рис.1 - Габаритные размеры гидрораспределителя РЕ-10.3-64

Условный проход, мм 10
Давление на входе, номинальное, МПа (кгс/см2) 32 (320)
Давление на выходе (сливе), максимальное, МПа (кгс/см2) 6 (60)
Расход рабочей жидкости л/мин, номинальный:

- для схем: 14,24,54,64,64А,94
- для остальных схем
- максимальный (в зависимости от исполнения по схеме распределения потока), не более



25
40
80

Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более:

- для схем: 64,64А,65,65А
- для остальных схем

200
150
Время срабатывания, мс, не более:

- с электромагнитом переменного тока

  • включение
  • выключение

- с электромагнитом постоянного тока

  • включение
  • выключение



  • 30
  • 20



  • 60
  • 30
Напряжение питания электромагнита, В:

- постоянный ток
- переменный ток

12, 24, 48 ,110, 220
24, 36, 110, 220, 380
Условия эксплуатации:

Положение при эксплуатации
- для пружинного возврата
- для исполнений О и ОФ
Рабочая жидкость
Номинальная тонкость фильтрации, мкм

любое
горизонтальное
минеральное масло
25
