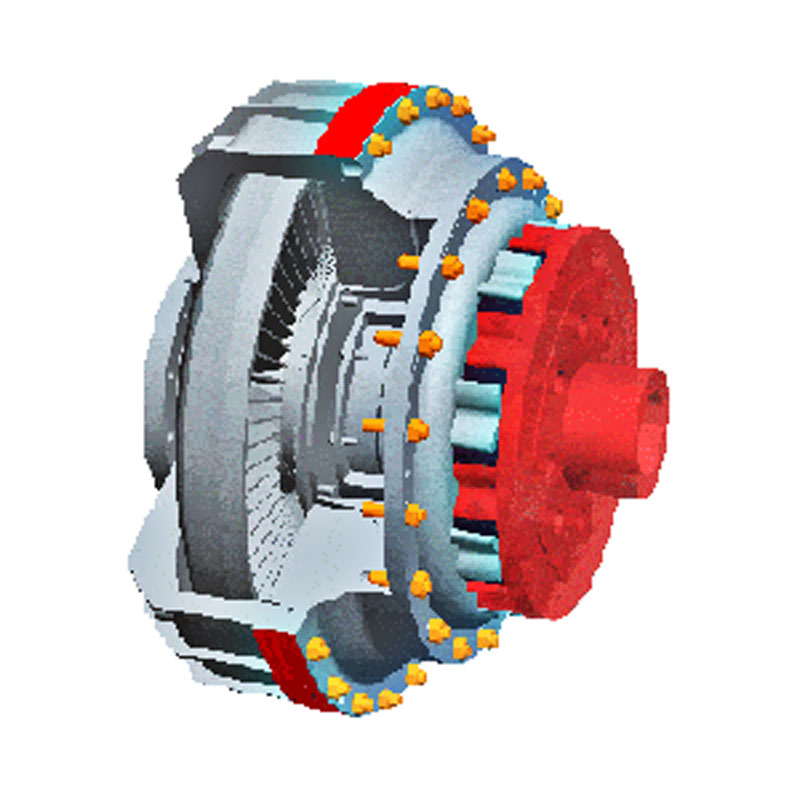

Гидромуфта ГПЭ-650
Описание
Гидромуфта ГПЭ 650 используется для передачи при работе крутящего момента. Момент передается от встроенного привода к другим рабочим частям механизмов. Устройство может применяться для облегчения пуска машин с высоким пусковым моментом – ленточные и скребковые конвейеры, грузоподъемные механизмы, роторные экскаваторы.
Устройство и работа ГПЭ 650
Принцип работы гидромуфты состоит в следующем – процесс кручения от двигателя совершает передачу на, так называемое, насосное колесо которое представляет собой лопастной насос. В дальнейшем, крутящий момент предается к жидкости находящейся в корпусе муфты. Жидкость, которой сообщен необходимый момент, вращает турбинное колесо передавая ему крутящий момент. От турбинного колеса момент передается на рабочий механизм.
Гашение резких импульсов и сглаживание нагрузки, в момент пуска, происходит за счет того, что турбинное и насосное колесо не имеют, между собой жесткой сцепки.
Характеристики
Для обеспечения пожарной мер пожарной безопасности в качестве рабочей жидкости могут применяться негорючие жидкости, прошедшие сертификацию и разрешенные к применению соответствующими органами.
Для предотвращения выхода из строя муфта оборудована двумя степенями защиты:
- Защита от повешенного давления рабочей жидкости – защита осуществляет сброс жидкости при превышении давления внутри корпуса свыше - 1,5 МПа, что предотвращает разрушение корпуса устройства и выхода из строя внутренних механизмов муфты.
- Защита от повышенной температуры – при поднятии температуры вше установленного значения – 130 ºС, защита осуществляет сброс перегретой жидкости через специальный клапан с плавкой вставкой, эта мера предотвращает температурное разрушение внутренних узлов муфты
|
№ п\п |
Характеристика |
Значение |
|
|
650 |
650-01 |
||
|
1 |
Рабочий диаметр, мм |
650 |
650 |
|
2 |
Размер мощности в кВт |
315 единиц; 400 единиц |
500 единиц |
|
3 |
Вращение вала, синхронное, об\мин |
1500 |
1500 |
|
4 |
Размер крутящего момента |
2075 Нм, 2653 Нм |
3294 Нм |
|
5 |
Отношение между максимальным и номинальным показателем крутящего момента |
1,599...2,902 |
1,599...2,901 |
|
6 |
Максимальное рабочее скольжение, % |
3 |
3 |
|
7 |
Количество рабочей жидкости, л |
33, 36 |
38 |
|
8 |
Предел срабатывания защитной функции по параметру давление, МПа |
1,5 единиц |
1,5 единицы |
|
9 |
Предел срабатывания температурной защиты, ºС |
130 |
130 |
|
10 |
Размеры муфты, мм |
Ø740x570 |
Ø740x570 |
|
11 |
Вес устройства, кг (без заправки жидкостью) |
287 |
314 |
