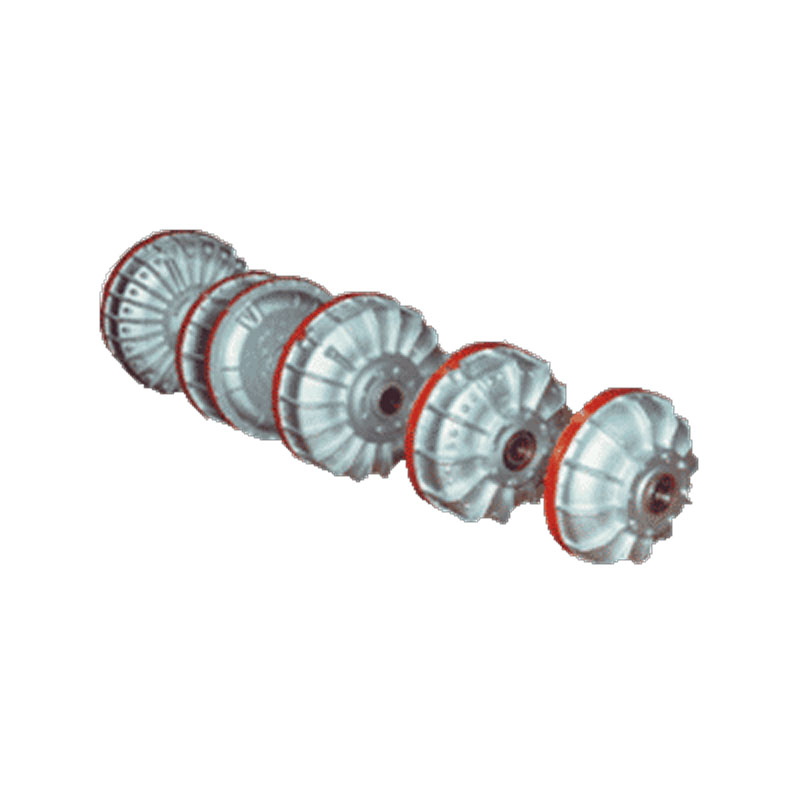

Гидромуфта

Гидромуфты используются для передачи такого эффекта, как крутящий тип момента, который образовывается и двигается от привода аппаратуры к рабочим частям механизмов. Данные устройства могут применяться для облегчения пуска машин с высоким пусковым моментом – ленточные и скребковые конвейеры, грузоподъемные механизмы, роторные экскаваторы.

Эксплуатация гидромуфт

Принцип работы гидромуфты состоит в следующем – крутящий момент от двигателя передается на, так называемое, насосное колесо которое представляет собой лопастной насос. В дальнейшем, крутящий момент предается к жидкости находящейся в корпусе муфты. Жидкость, которой сообщен необходимый момент, вращает турбинное колесо передавая ему крутящий момент. От турбинного колеса момент передается на рабочий механизм.

Гашение резких импульсов и сглаживание нагрузки, в момент пуска, происходит за счет того, что турбинное и насосное колесо не имеют, между собой жесткой сцепки.

Преимущества от использования гидромуфт, в составе привода механизмов:

  • Сведение к минимуму значения пускового момента, особенно важно при использовании электродвигателей.
  • Защита приводов при заклинивании механизмов.
  • При использовании нескольких электродвигателей возможен поочередный пуск, для уменьшения пусковых токов и нагрузки на сеть.
  • Значительное увеличение времени работы приводов, за счет, практически, полного исключения крутильных колебаний.

С целью увеличения срока службы, муфты могут оснащаться двумя степенями защиты:

  • Защита от повешенного давления рабочей жидкости – защита осуществляет сброс жидкости при превышении давления внутри корпуса свыше - 1,5 МПа, что предотвращает разрушение корпуса устройства и выхода из строя внутренних механизмов муфты.
  • Защита от повышенной температуры – при поднятии температуры выше установленного значения – 130ºС, защита осуществляет сброс перегретой жидкости через специальный клапан с плавкой вставкой, эта мера предотвращает температурное разрушение внутренних узлов муфты.
  •

В случае необходимости, могут разрабатываться муфты для различных механизмов, и с большим диапазоном технических параметров, по техническим условиям представленным заказчиком.

Для обеспечения пожарной мер пожарной безопасности в качестве рабочей жидкости могут применяться негорючие жидкости, прошедшие сертификацию и разрешенные к применению соответствующими органами.

Таблица технических параметров выпускаемых гидромуфт:

Параметр

Гидромуфта

ГПЭ 345У

ГПЦ 345У

ГПЦ 400В

ГПЦ 400В -01

1ГПЭ 400У

1ГПЭ 400Ух2

Рабочий диаметр, мм

345

345

400

400

400

400

Мощность при работе, кВт

10,99-32,01

11,501

30,001

37,001

36,99…55,01

74,99…110,01

Вращение вала в диапазоне (раз / минута)

1500 раз

1500 раз

1475 раз

1475 раз

1500 раз

1500 раз

Входной вал имеет крутящий момент, НМ

77,99…207,01

78,01

194,01

240,01

239,99-356,01

485,99…712,01

Отношение пускового и номинального момента, Нм

1,999…2,901

1,999…2,901

1,999…..2,501

1,999…..2,501

1,999…2,901

1,999…2,901

Отношение цифрового динамического и номинального момента за 0.5 с

3,5

3,5

-

-

3,5

3,5

Размер скольжения макс. %

Три

Пять

Пять

Пять

Три

три

Вид рабочей жидкости

Негорючая эмульсия

Количество рабочей жидкости, л

4,299-5,401

5,000

6,000

7,499

6,999-7,999

15,499-17,001

Защита давления срабатывает при показетеле

1,5 Мпа

1,5 Мпа

-

-

1,5 Мпа

1,5 Мпа

Срабатывание тепловой защиты, ºС

130

130

130/150

130/150

130

130

Размеры, мм

Ø400*329

Ø400*250

Ø455*422,5

Ø455*305

Ø455*307

455*240

Вес не считая полумуфту и жидкость, кг

33,499

-

-

-

42,799

73,901

Вес (минус рабочая жидкость), кг

46,499

47,301

74,101

60,801

52,801

87,701



Параметр

Гидромуфта

ГП480А

ГП480А –0,4

2ГП 480А

ГП 480 Ах2Э

ГПЭ570

ГПБ 570

ГПЭ570х2

ГПЭ 650

Рабочий диаметр, мм

480

480

480

480

570

570

570

650

Размер мощности работы кВт

89,999-132,001

89,999-132,001

89,999-132,001

139,999…220,001

159,999…315,001

159,999…250,001

399,999…501,001

314,999…501,000

Вал крутится со скоростью (обороты в минуту)

1 500 единиц

1 500 единиц

1 500 единиц

1 500 единиц

1 500 единиц

50 единиц / 1500 единиц

1500 единиц

1500 единиц

Размер крутящего момента в входном вале, Нм

582,99-855,01

582,99-855,01

582,99-855,01

905,99-1295,01

1035,99-2039,01

1035,99-1619,01

2599,99-3237,01

20,89-3237,01

Отношение пускового и номинального момента, Нм

1,999…2,901

1,399..1,901

1,999…..2,901

1,999…..2,901

1,999…..2,901

1,999…..2,901

1,999…..2,901

1,999…..2,901

Отношение момента динамического и номинального за время 0.5 с

Показатель 3,5

Размер наибольшего скольжения

Три процента

Жидкость для работы, л

Негорючая эмульсия

Количество рабочей жидкости, л

13-14,5

12,5-14

12,5-14

27-31

19-23,5

18-21

40-43

33-38

Срабатывание тепловой защиты, ºС

130

130

13/150

130

130

130

130

130

Срабатывание защиты по давлению, Мпа

1,5

1,5

-

1,5

1,5

1,5

1,5

1,5

Размеры, мм

Ø542*378

Ø542*378

Ø542*417

Ø542*576

Ø640*473

Ø 640*640

Ø 640*648

Ø740*570

Вес (минус полумуфта, минус жидкость) кг

75,201

76,001

74,801

134,001

143,001

-

226,001

231,001

Чистый вес не считая жидкость, кг

102,001

103,001

104,001

166,001

194,001

368,001

254,001

287,001
