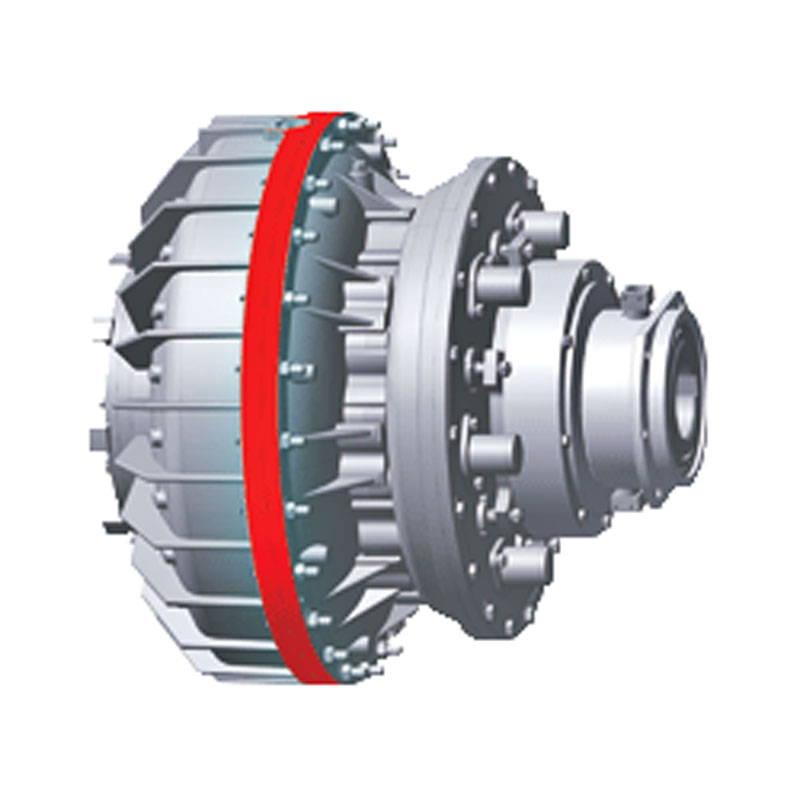

Гидромуфта ГПБ 570

No votes yet
Категория:

Блокируемая гидромуфта ГПБ 570 используется для передачи крутящего момента от двухскоростных электродвигателей к рабочим механизмам различных машин, конвейеров.

Назначение гидромуфты ГПБ 570

В течении семи секунд после полного или частичного выхода подключенного механизма в рабочий режим с муфты снимается блокировка, и устройство переходит в режим работы гидравлической муфты, это обеспечивает:

  • Максимальное снижение воздействия статических нагрузок на привод и электродвигатель.
  • Исключение повреждений и перегрузок, возникающих при заклинивании привода машины.
  • Снижение воздействия колебаний, возникающих при различных деформациях, возникающих в результате несбалансированности частей механизма.
  • При наличии нескольких приводов возможно равномерное распределение нагрузки между ними.

Устройство и работа

Принцип работы муфты основан на передаче вращающего мента от вала привода на рабочий механизм. Передача вращающего момента выполняется через рабочую жидкость нагрузка, на которую передается с помощью насосного колеса, которое вращаясь, увлекает за собой жидкость, находящуюся в корпусе. От жидкости вращающий момент передается на турбинное колесо, соединяемое с рабочим механизмом конвейера или другого механизма.

Для обеспечения пожарной мер пожарной безопасности в качестве рабочей жидкости могут применяться негорючие жидкости, прошедшие сертификацию и разрешенные к применению соответствующими органами.

В отличии от обычных, неблокируемых, гидромуфт, в данном устройстве добавлен фрикцион, который на время разгона конвейера блокирует гидромуфту чем обеспечивается щадящий режим работы оборудования.

№ п\п

Характеристика

Значение

1

Рабочий диаметр, мм

570

2

Мощность устройства, кВт

55 кВт/160

65 кВт /200

85 кВт /250

3

Вращение вала, синхронное

500 или 1500 оборотов / 6- секунд

4

Рабочий крутящий момент, Нм

1 076 / 1 029

1 272 / 1 290

1 637 / 1 612

5

Отношение максимального и номинального крутящего момента, Нм

2,7

2,4...2,7

2,3...2,7

6

Отношение динамического и номинального моментов 0,5 с в режиме торможения

3,5

7

Максимальное рабочее скольжение, %

3

8

Рабочей жидкостью является

1,499...3,001% эмульсия воды гидравлической жидкости уровня

ФМИ-РЖ по устроенному ТУ У № 23.2-00152394-015 от 2003

9

Количество рабочей жидкости

18 литров

19,5 литров

20,7 литров

10

Предел срабатывания температурной защиты, ºС

130\150

11

Размеры муфты, мм

Ø640x640

12

Вес устройства, кг (без заправки жидкостью)

365
