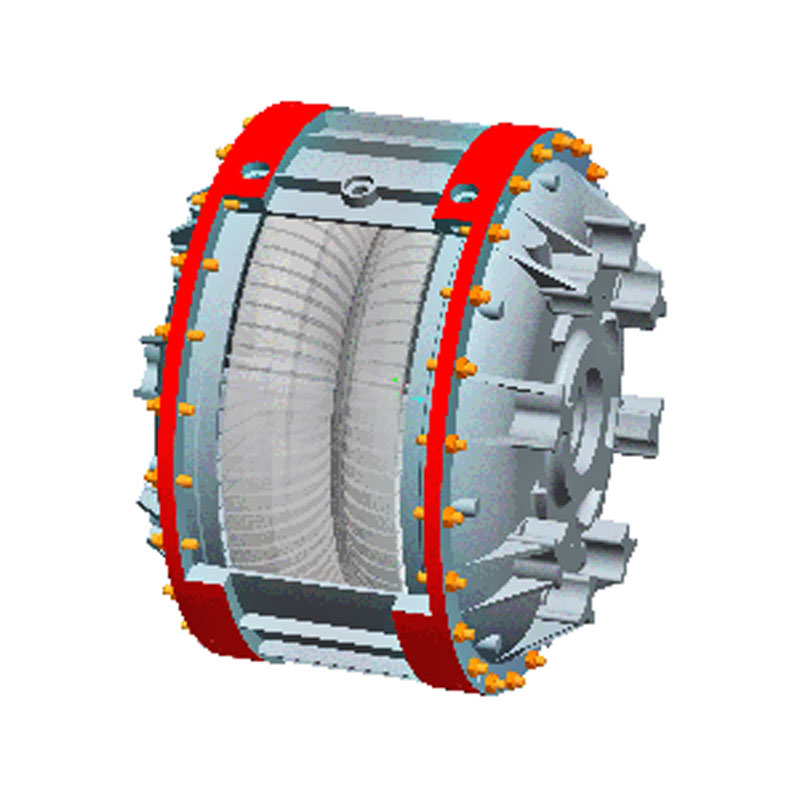

Гидромуфта ГПЭ 570х2

Гидромуфта ГПЭ 570х2 используется для передачи крутящего момента от различных приводов к рабочим механизмам – ленточным и скребковым конвейерам, грузоподъемных механизмов, роторных экскаваторов.

Благодаря своей конструкции муфта обеспечивает согласованную работу, присоединенных механизмов, от двух приводов.

Устройство и работа ГПЭ 570х2

Принцип работы муфты основан на передаче вращающего мента от вала привода на рабочий механизм. Передача вращающего момента выполняется через рабочую жидкость нагрузка, на которую передается с помощью насосного колеса, которое вращаясь, увлекает за собой жидкость, находящуюся корпусе. От жидкости вращающий момент передается на турбинное колесо, соединяемое с рабочим механизмом конвейера или другого механизма.

Из – за используемого принципа работы муфта позволяет сглаживать высокие пусковые моменты, актуально для электрических двигателей, или гасит внезапные импульсы, возникающие при работе подключенного оборудования.

В случае расположения рабочих механизмов в местах предъявляющих особые требования к пожарной безопасности, в качестве рабочей жидкости могут использоваться негорючие жидкости которые прошли необходимую сертификацию и разрешены к применению органами Госохрантруда.

Для предотвращения выхода из строя компонентов муфта оснащена двумя степенями защиты:

  • Температурная защита – при достижении предельных значений температуры рабочей жидкости происходит сброс перегретой жидкости, посредством клапана, оборудованного плавкой вставкой.
  • Защита от повышенного давления – при давлении, превышающем заданные производителем, безопасные, параметры происходит сброс жидкости до достижения безопасного значения, сброс производиться через специальный клапан на корпусе устройства.

№ п/п

Параметр

Значение

1

Рабочий диаметр, мм

570

2

Размер мощности муфты при работе

400 кВт или 500 кВТ

3

Вращение вала, синхронное, об\мин

1500

4

Рабочий размер крутящего момента

2653 Нм или 3316 Нм

5

Отношение максимального и номинального момента кручения

1,59 Нм ... 2,91 Нм

6

Максимальное рабочее скольжение, %

3

7

Жидкость для нормальной работы

Водная эмульсия в размере 1,5-3 процентов

8

Количество рабочей жидкости, л

40-43

9

Предел срабатывания температурной защиты, ºС

130\150

10

Размеры муфты, мм

Ø640x648

11

Вес устройства, кг (без заправки жидкостью)

284
