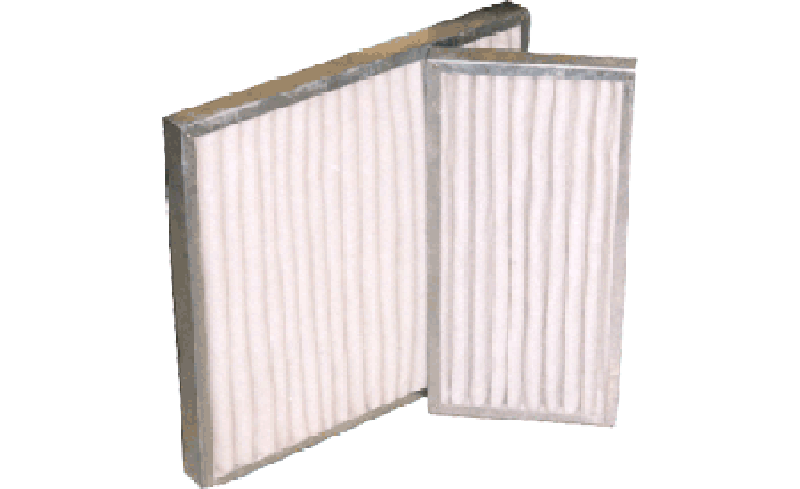

Фильтры ячейковые гофрированные типа ФяГ

No votes yet

Фильтры типа ФяГ предназначены для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования для помещений различного назначения бытовых, административных и промышленных зданий.

Класс фильтра ФяГ по ГОСТ Р 51251-99, ЕN 779 (Eurovent 4/9)
Удельная воздушная нагрузка м3/ч.м2
Сопротивление, Па
Эффективность очистки,%
начальное
конечное
глубина, L, мм
48
100
Технические данные
G3 (EU3) 7000-10000 40-70 30-55 200 55
G4 (EU4) 7000-10000 50-80 40-60 250 65

Фильтры работоспособны и сохраняют свои технические характеристики при температуре очищенного воздуха от -400С до +700С.

Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

Параметры фильтров определялись согласно ГОСТ Р 51251-99 и “Руководства по испытанию и оценке воздушных фильтров для систем приточной вентиляции и кондиционирования воздуха” / М. Стройиздат, 1979.

Индекс фильтра
Габаритные размеры, мм
Производительность
фильтра, м3/ч
Масса, кг
ФяГ
высота A
ширина B
глубина L
Модификации фильтров
3(4)050 500 500 48 1750-2500 1,4
3(4)052 592 592 48 2500-3500 1,7
3(4)051 592 287 48 1250-1750 1,0
3(4)054 592 490 48 2000-2900 1,4
3(4)053 287 490 48 1000-1800 0,9
3(4)056 610 610 48 2600-3700 1,8
3(4)055 610 305 48 1300-1850 1,1
3(4)0501 287 287 48 570-850 0,5
3(4)0505 305 305 48 650-930 0,6
3(4)058 892 287 48 1800-2500 1,7
3(4)059 892 490 48 3100-4400 2,8
3(4)057 892 592 48 3700-5300 3,4
3(4)100 500 500 100 1750-2500 2,5
3(4)102 592 592 100 2500-3500 2,8
3(4)101 592 287 100 1250-1750 1,8
3(4)104 592 490 100 2000-2900 2,5
3(4)103 287 490 100 1000-1800 1,6
3(4)106 610 610 100 2600-3700 3,0
3(4)105 610 305 100 1300-1850 1,9
3(4)1001 287 287 100 570-850 1,6
3(4)1005 305 305 100 650-930 0,9
3(4)108 892 287 100 1800-2560 2,8
3(4)109 892 490 100 3100-4400 3,8
3(4)107 892 592 100 3700-5300 4,1

* По заказу могут изготавливаться фильтры других типоразмеров.

Общее устройство

Фильтры ФяГ состоят из рамки, изготавливаемой из картона или оцинкованной стали, внутри которой уложен фильтрующий материал в виде гофр, опирающийся со стороны выхода воздуха на сетку гофрированной (волнообразной) формы.

Техническое обслуживание

В процессе эксплуатации фильтров следует контролировать их аэродинамическое сопротивление по показаниям манометра, подсоединенного к штуцерам, устроенным в стенках воздухоочистных камер до и после фильтров. При достижении перепада давления, рекомендуемого для данного фильтра, или исходя из располагаемого давления в системе, фильтры необходимо заменять.
