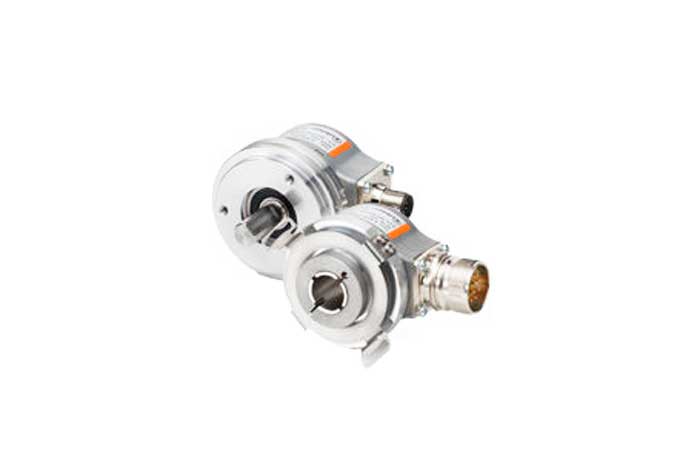

Энкодеры 5000/5020
Описание
Энкодеры 5000/5020 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.
| Параметры | 5000 | 5020 |
| Скорость без уплотнения вала | max. 12000 min-1 | max. 12000 min-1 |
| Скорость с уплотнением вала | max. 6000 min- | max. 6000 min- |
| Момент инерции вала | ~1,8 x 10-6 kgm2 | ~6 x 10-6 kgm2 |
| Радиальная нагрузка на валу | 80 N | |
| Осевая нагрузка на валу | 40 N | |
| Степень защиты | IP65 (без уплотнения вала) IP67 (с уплотнением вала) |
IP65 (без уплотнения вала) IP67 (с уплотнением вала) |
| Масса | ~ 0,4 kg | ~ 0,4 kg |
| Вал | сталь нержавеющая, h8 | сталь нержавеющая, h7 |
| Выход | RS422 (совместим с TTL) |
RS422 (совместим с TTL) |
Open collector (7273) | Push-pull(7272) |
| Напряжение питания | 5...30 VDC | 5 V (+/- 5%) | 5...30 VDC | 5...30 VDC |
| Потребление тока без нагрузки | раб. 40mA | раб. 40mA | раб. 50 mA / | раб. 50 mA / |
| Допустимая нагрузка/канал | max. 90 mA max. +/- 20 mA |
max. 90 mA max. +/- 20 mA |
max. 100 mA max. +/- 20 mA |
max. 100 mA max. +/- 20 mA |
| Частота | max. 300 kHz | max. 300 kHz | max. 300 kHz | max. 300 kHz |
| Уровень верхнего сигнала | min.2,5 V | min.2,5 V | - | min. UB-2V |
| Уровень нижнего сигнала | max. 0,5 V | max. 0,5 V | - | max. 2,5 V |
| Время наростания/падения сигнала | max. 200 ns | max. 200 ns | max. 1μs | max. 1μs |
| Защита от короткого замыкания выхода | да | |||
| Защита от обратной полярности | нет | |||
