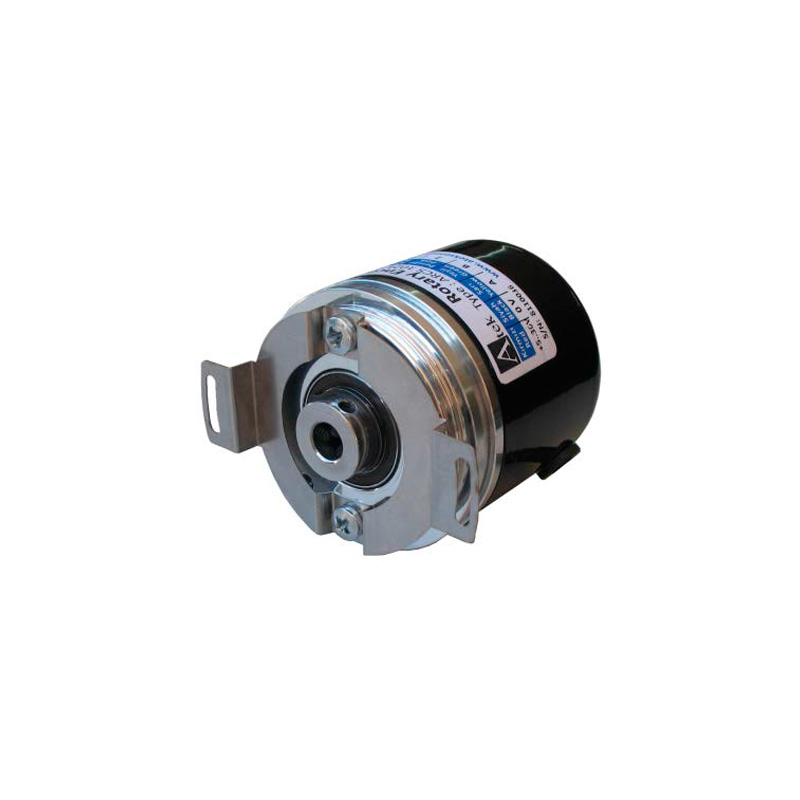

Инкрементальные энкодеры с полым валом ARC B 58, ARS B 58

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Инкрементальные энкодеры с полым валом ARC B 58, ARS B 58 предназначены для измерения положения или угла.

Область применения

Инкрементальные энкодеры используются в производственных установках, подъемниках, роботах, графопостроителях, обрезных станках, литьевых машинах, поворотных двухкоординатных столах, станках с ЧПУ и в другом оборудовании.

Особенности

  • Оптический или магнитный принцип
  • Инкрементальные измерения
  • Диаметр отверстия 6, 8, 10, 12, 14, 16, 18, 19.2 мм
  • Разрешение от 4 до 5000 импульсов
  • Частота отклика 300 кГц

Характеристики

Параметры Значения
Рабочая температура - 25 ...+85 °C
Температура хранения - 40 ...+100 °C
Диаметр корпуса 58 мм
Частота отклика 300 кГц
Частота вращения
  • оптический (ARC S 58)
  • магнитный (ARS S 58 )
6000 об/мин. макс
3000 об/мин. макс
Диаметр вала 6 мм, 8 мм, 10 мм, 12 мм, 14 мм
Напряжение питания +5 В, +10...30 В пост. тока
Ток питания 50 мA номинально
Тип выхода Push Pull, TTL Line Driver, открытый коллектор (только оптич.)
Выходные сигналы A, /A, B, /B, Z, /Z
Выходной ток 100 мA макс. (каждый канал)
Подключение 5 или 8 x 0,14 мм2 экранированный кабель

Модификации

  • ARC B 58 - оптический.
  • ARS B 58 - магнитный.
