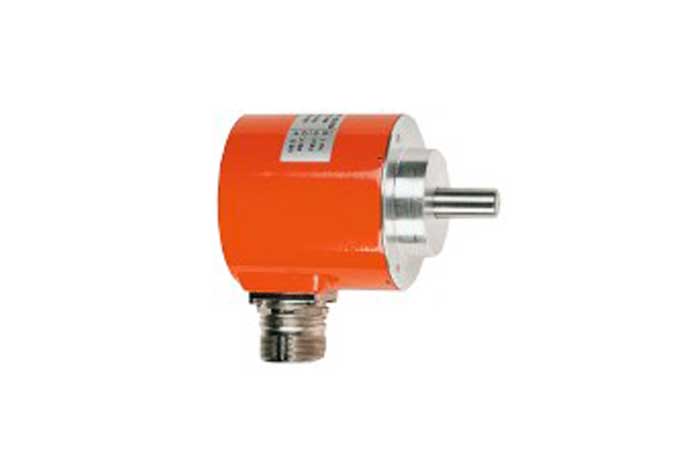

Энкодеры серии 5820/5822

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Энкодеры серии 5820/5822 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

Технические характеристики
Параметры Значение
Скорость без уплотнения max. 12000 min-1
Скорость с уплотнением max. 6000 min-1
Момент инерции вала ~ 6 x 10-6 kgm2
Стартовый момент без уплотнения
Стартовый момент с уплотнением
Масса 0,4 кг
Степень защиты без уплотнения IP40
Степень защиты с уплотнением IP66
Рабочая температура -20....+70°C
Сопротивление толчкам 2000 m/s2 , 6 ms (cогласно с DIN-IEC 68-2-27)
Сопротивление вибрации 100 m/s2  , 10...2000 Hz (cогласно с IEC 68-2-6)
Электрические параметры
Выход RS 422 совместимый с TTL PUSH - PULL PUSH - PULL
Напряжение питания 5 В (± 5%) 10...30 VDC 5...30 VDC
Потребление тока без нагрузки
(без инвертированных сигналов)
- раб.55 мА / max.125 мА раб.55 мА / max.125 мА
Потребление тока с нагрузкой
(с инвертированными сигналами)
раб.70 мА /max.100мА раб.80 мА /max.150 мА раб.80 мА /max.150 мА
Допустимая нагрузка/сигнал max. ± 20 мА max. ± 30 мА max. ± 30 мА
Частота max. 300 кГц max. 300 кГц max. 300 кГц
Уровень сигнала верхнего min. 2,5 В min. UB- 3 В min. UB- 1,5 В
Уровень сигнала нижнего max. 0,5 В max. 2,5 В max. 1,5 В
Время нарастания/падения сигнала max. 200 µs max. 1 µs max. 1 µs
Защита от к.з. выхода да
Защита от обратной поляризации нет да нет
