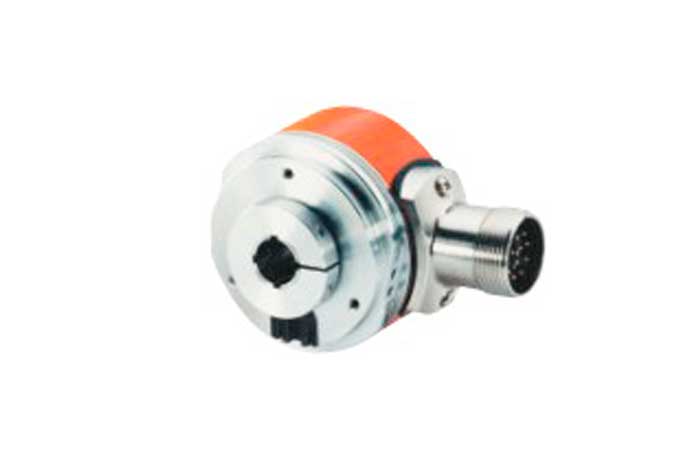

Энкодеры серии 5870/5872

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Энкодеры серии 5870/5872 предназначены для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

Технические характеристики
Тип энкодера 5870 5870 5870 5870 5872 5872
Передача сигналов SSI передача синхронная SSI передача синхронная передача параллельная передача параллельная передача параллельная передача параллельная
Напряжение питания 5 В (+/- 5%) 10...30 VDC 5 VDC (+/- 5%) 10...30 VDC 5 VDC (+/- 5%) 10...30 VDC
Тип выхода RS 485 RS 485 PUSH - PULL PUSH - PULL CMOS-TTL PUSH - PULL
Потребления тока без нагрузки рвб. 89 мА /
max. 138 мА		 рвб. 89 мА/
max. 138 мА		 рвб.109 мА /
max.169 мА		 рвб.109 мА/
max.169 мА		 рвб.40 мА/
max.75 мА		 рвб.100 мА/
max.159 мА
Допустимая нагрузка/канал max. +/- 20 мА max. +/- 20 мА max. +/- 10 мА max. +/- 10мА max.+0,5/-2 мА max. +/- 10 мА
Частота изменения кода max. 15 кГц max. 15 кГц max. 40 кГц max. 40 кГц max. 40 кГц max. 40 кГц
Частота пульсации SSI min/max 100 kHz/500 кГц 100 kHz/500 кГц - - - -
Уровень верхнего сигнала рвб. 3,8 В рвб. 3,8 В min. 3,4 В min. UB- 2,8 В min. UB-3,4 В min. UB- 2,8 В
Уровень нижнего сигнала (Iload= 20 мА)
Iload= 10 mA
Iload= 1 mA		 рвб. 1,3 В
-
-		 рвб. 1,3 В
-
-		 -
max.1,5 В max.0,3 В		 -
max.1,8В
-		 -
max. 0,3 В
-		 -
max. 1,8 В
-
Время нарастания/падения сигнала max. 100 µs max. 100 µs max. 0,2 µs max. 0,1 µs max. 0,2 µs max. 0,1 µs
Защита от короткого замыкания да
Защита от обратной полярности нет да нет да нет да
Технические характеристики
Параметр Значение
Скорость без уплотнения max. 12000 min-1
Скорость с уплотнением max. 6000 min-1
Момент инерции вала ~ 6 x 10-6 kgm2
стартовый момент с плотнением
Масса ~ 0,4 kg
Степень защиты IP65(без уплотнения);  IP66 (с уплотнением)
Рабочая температура без уплотнения -20....+85°C2)
Рабочая температруа с уплотнением -20....+80°C2)
Сопротивлени толчкам 2500 m/s2 , 6 ms (совместимый с DIN-IEC 68-2-27)
Сопротивление вибрации 100 m/s2  , 10...2000 Hz (совместимый с IEC 68-2-6)
