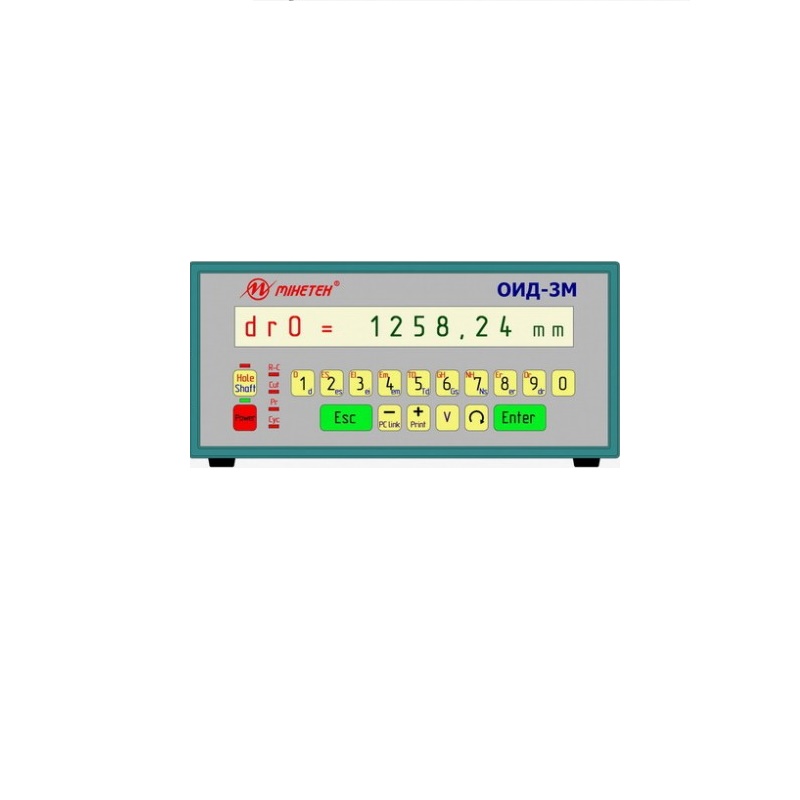

Электронный обкатной измеритель диаметров ОИД-3М

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Электронный обкатной измеритель диаметров ОИД-3М представляет собой систему, измерительный блок которой устанавливается в резцедержатель или в подвижные элементы каретки станка. С помощью этого прибора возможно проведение измерений как в процессе обработки при движении подачи, так и без нее. Измерительная система позволяет осуществлять с высокой точностью контроль отклонения формы в продольном сечении детали, тем самым производить коррекцию размеров.

Характеристики

Наименование параметры Значение
Диапазон измерения наружных диаметров от 400 до 10000 мм
Диапазон измерения внутренних диаметров от 500 до 10000 мм
Диапазон измерения окружных скоростей от 20 до 150 м/мин
Диапазон измерения температуры окружающей среды от +5 до +50С
Номинальная цена единицы младшего разряда измерения:
диаметров от 400 до 10000 мм после первого оборота детали 0.01/0.001 мм
диаметров до 4000 мм включительно в основном режиме 0.01/0.001 мм
диаметров свыше 4000 мм в основном режиме окружных скоростей 0.1 м/мин
температуры окружающей среды
Предел допускаемой погрешности измерений диаметра D:
в основном режиме для диаметров от400 до 3150 мм ±0,45 х D х 10-5 м
в основном режиме для диаметров свыше 3150 до 10000 мм ±0,4 х D х 10-5 м
