Измеритель ЦР0200

Голосов: 2
Документация:
42708 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

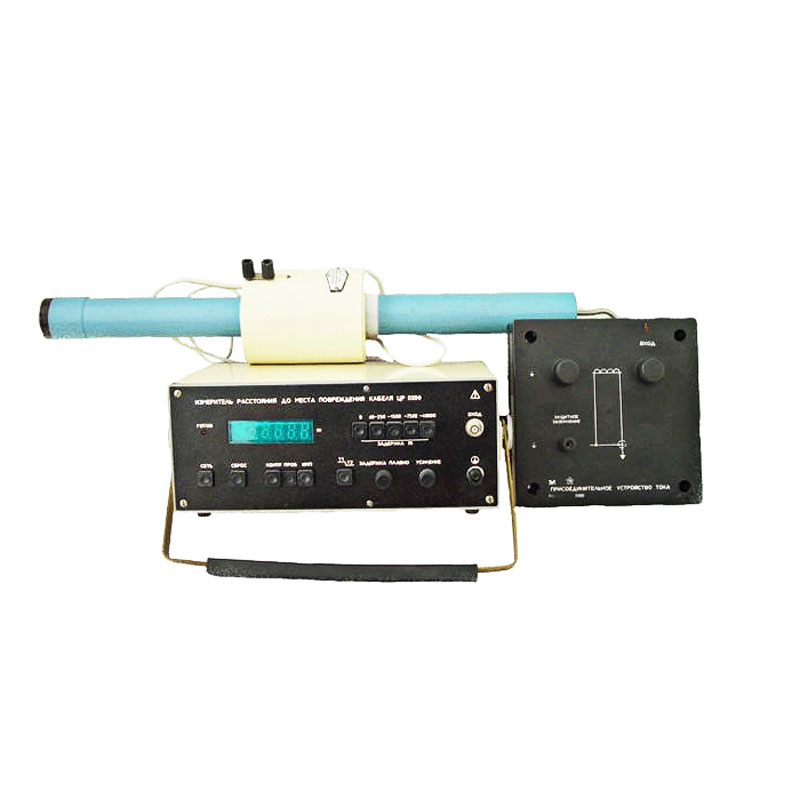

Измеритель ЦР0200 представляет собой прибор, при помощи которого определяют место надрыва или разлома силового кабельного провода. Благодаря этому устройству можно определить местоположение такого дефекта как "заплывающий пробой" или измерить расстояние к области кабеля со сниженным электросопротивлением.

Применение измерителя ЦР0200

Прибор рассчитан для исследований высоковольтных кабельных трасс, построенных на основе проводов типа АСБ/СБ/ААБ/ОСБ, которые отличаются наличием применением в своей конструкции бумаго-маслянной оболочки. Устройство ЦР0200 позволит работать с кабелями силового типа, когда они работают под промежутком напряжения: 5 999 … 22 001 Вольт, при общей протяженностью кабеля до места повреждения не больше 40 километров. Точность определения дефектного места составляет 20 метров.

Методика функционирования устройства

Чтобы определить расстояние к месту пробоя кабеля применяется методика колебательного разряда. Она основана на замере интервала полупериода во время колебательного электромагнитного процесса, который генерируются в проводнике при его пробое.

Для того чтобы измерить расстояние к области кабеля с уменьшенным электросопротивлением используют высоковольтные импульсы, которые направляют в кабельную жилу и фиксируют временной интервал между двумя последовательно отраженными импульсами.

Конструкционные особенности

По конструкционному решению измеритель ЦР0200 выполнен в виде переносного прибора без футляра. Каркас устройства выполнен в виде шасси, двух боковых стяжек, передней и задней панели. Функциональные клавиши управления и настройки прибором расположены на его лицевой панели. На заднюю панель выведены коммутационные разъемы, кабели питания и узел блока предохранителей.

Оптимальные условия для эксплуатации

Система питания прибора рассчитана на переменный ток промышленной частоты 50/60 Гц с напряжением 220 В. Предельное отклонение параметров питающей сети не превышает ±10%.

Рабочий вариант эксплуатации этого прибора разрешена в стандартных помещениях, с температурным размером выше -100С и ниже +400С. Показатель относительной влажности воздуха в рабочей зоне должен отвечать 90% при температуре среды +300С.

Характеристики

Характеристика

Значение

Величина диапазона измеряемых расстояний:

от 40 м до 40 км

Погрешность измерения расстояния:

±20 м

Величина промежутка, которым владеет входной сигнал:

от 1,99 В до 250,01 В

Значение потребляемой прибором мощности:

20 ВА

Габариты измерителя:

335х305х140 мм

Вес измерителя:

5,5 кг
