Измеритель ВОГ-1

Измеритель ВОГ-1 это модель стационарного типа, которая работают в среде насыщенной пылегазовыми веществами и вычисляет показатель оптической плотности.

Об оборудовании

Измеритель плотности ВОГ-1 в отличие от другой модели измеритель плотности ВОГ-2, сделан как стационарный комплекс. Функция заключается в том, чтобы очень точно измерять и доносить до персонала информацию о текущей плотности воздуха, в которой может находиться пыль или газ. Обычно, воздушное пространство, где применяется данное устройство, содержит дымовые газы. Измерения происходят по большей части на ТЭЦ или ТЭС, то есть в производственных котельных с возможным выбросом пара или воздуха.

Оптическая плотность в такой среде определяется через степень ослабления излучения модулированного и электромагнитного характера. При этом излучение должно проходить через среду измерения. Массовую концентрацию частиц взвешенного характера высчитывают благодаря измеренным значениям  плотности по отношению к масштабному коэффициенту. Коэффициент определяют экспериментальным способом, то есть на месте вычисления через сравнительный метод (весовой метод).

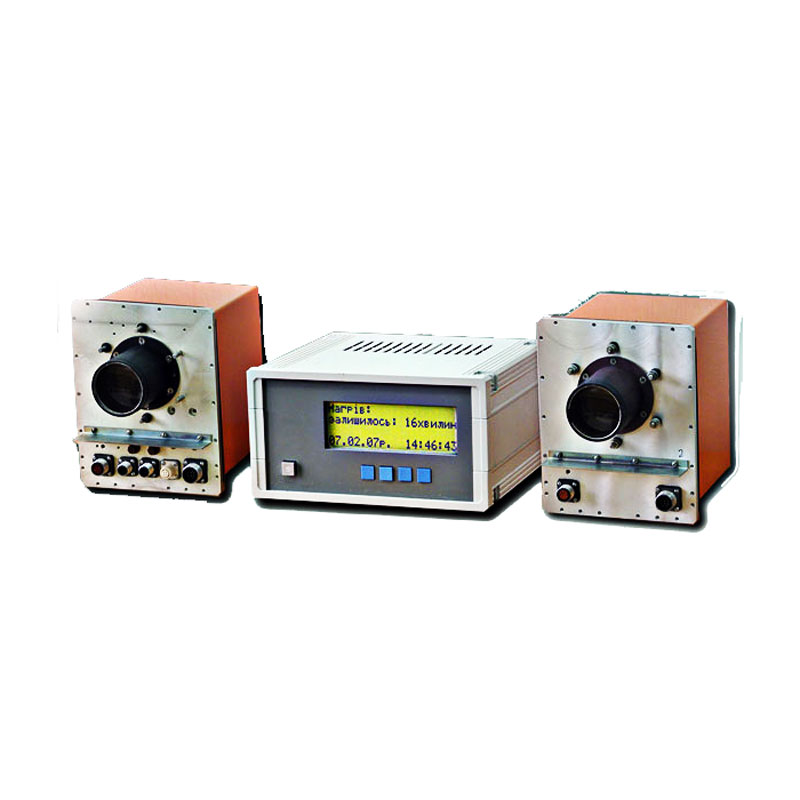

Фотоприемник внешне отличается от других блоков. Он имеет четыре кнопки включения управления, кнопку питания и экран, настроенный на предоставление и вывод показателей. Блоки БФП и БВ похоже внешне. На лицевой стороне каждого находится большой поворотный тумблер для выставления рабочих значений, а так же панели управления.

  • ВОГ-1 может измерить оптическую плотность лишь в диапазоне от 0 до 2 Б.
  • Погрешность иногда может вырастать до 2 процентов, но это нормировано на расстоянии в 1 метр.
  • Выходной сигнал по току равен пределу 0…5 миллиампер, при сопротивлении нагрузки не превышающем 2 кОм. Либо же второй вариант: сигнал тока от 4 до 20 миллиампер, но при сопротивлении не больше, чем 500 Ом.
  • Чтобы начать работу, измеритель необходимо прогревать до 30 минут.
  • Номинальная потребляемая мощность исчисляется 70 Вольт Амперами.
  • Наработка до отказа может насчитывать минимум 1 500 часов работы.
  • При средней загруженности устройство прослужит минимум 10 лет.
  • Габаритные размеры и вес.

Блок БФП

Блок БВ

Блок БИ

8 килограмм

6 килограмм

2,5 килограмма

25 х 20 х 22 см

25 х 20 х 22 см

22,5 х 13 х 20 см

Комплекс ВОГ-1 включается в себя такие блоки:

  • блок БФП (фотоприемник);
  • блок БВ (излучатель); блок БИ (индикация).

Так же присутствует два узла защищающих от пыли и компрессор.
