Прибор GL 660-1
Описание
Прибор Geolux GL 660-1 предназначен для определения замыканий на землю в сетях управления, в сигнальных сетях и в защитных проводах IT.
Конструктивное исполнение
Прибор Geolux GL 660-1 состоит из:

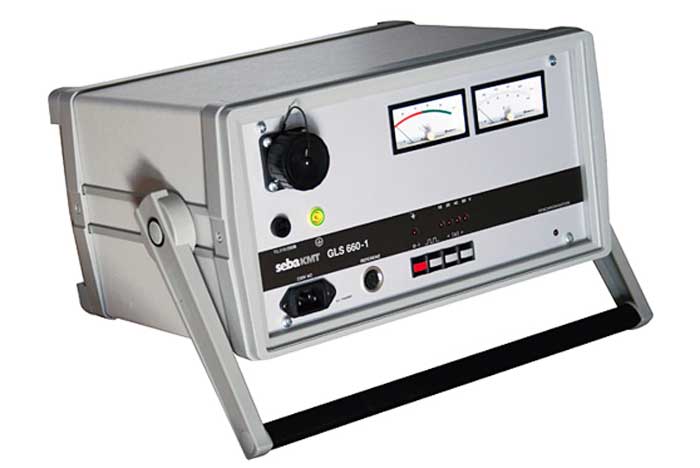

- Передатчика GLS 660-1, подключающего низкочастотный импульсный ток (5 Гц) напрямую к проводнику тока, в котором возникло замыкание на землю (сигнал измерения частотой 5 Гц вызывает очень низкое емкостное сопротивление в измеряемом проводнике, таким образом этот сигнал можно измерить и на больших удалениях).
- Измерительного приемника GLE 660-1 с подключенными поисковыми клещами AZK 100 для регистрации сигнального тока.
- Режекторного фильтра для подавления сигнала помехи частотой 50 Гц и 16 2/3 Гц.
| Приемник GLE 660-1 | |
| Усиление | 70 ... 100 дБ |
| Фильтр | 16 2/3 Гц; 50 Гц |
| Индикация | ток утечки в % |
| Питание | 8х1,5 В "миньон" (LR6) |
| Время работы | 40 час |
| Диапазон измерения | 150 кОм (с клещами) |
| замыкания на землю | |
| Размеры | 220х100х130 мм |
| Вес | 1,2 кг |
| Передатчик GLS 660-1 | |
| Генерируемая частота | 5 Гц +/- 0,1 Гц |
| Выход (Напряжение / Ток) | 10 В / 5 мА |
| 20 В / 10 мА | |
| 40 В / 18 мА | |
| 80 В / 34 мА | |
| Допустимая перегрузка по напряжению | 660 В АС, 660 В ДС |
| Питание | внешнее 230 В, 45 - 60 Гц |
| внутреннее 12 В / 2,4 А час аккумуляторы | |
| Время работы от аккумуляторов | 5 час |
| Индикация | выходной ток в % |
| Размеры | 366х183х260 мм |
| Масса | 12 кг |
