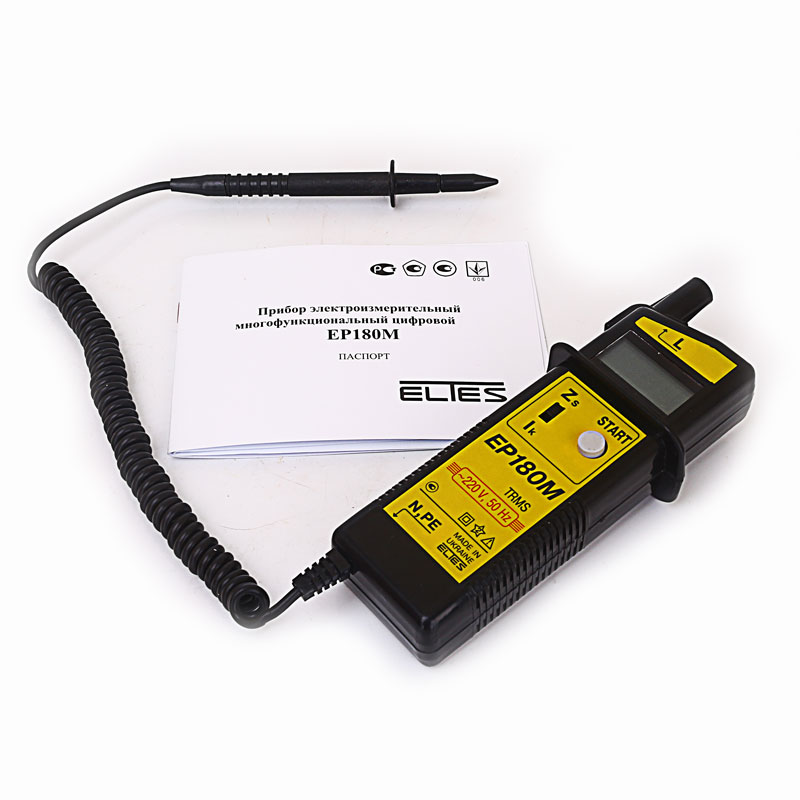

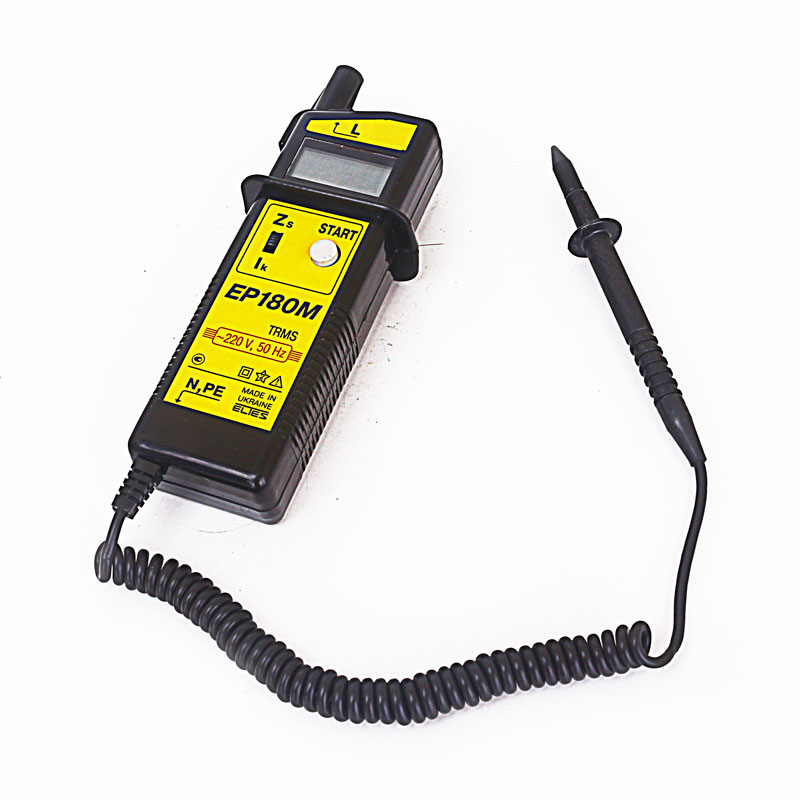

Измеритель ЕР-180

No votes yet
Категория:
Документация:

Прибор ЕР-180 используется как устройство для измерения в сети электрическое тока с переменным значением.

Об оборудовании

Измеритель ЕР-180 находит свое широкое применение на любом предприятии или частном секторе, который связан с обычным электрическим питанием. Непосредственно он используется в сети, которая передает переменный ток, напряжение фазы достигает 220,0 Вольт, нейтраль должна быть наглухо заземлена. Нейтраль это часть трансформатора, который осуществляет питание объекта. Эксплуатируя данное устройство, измеряется сопротивление, которое создается между двумя рабочими проводниками: фазный проводник и нулевой проводник, направленный на защиту. При этом совсем не требуется полностью снимать подачу напряжения в данной сети.

Сотрудники завода долго ломали голову над тем, как расширить функциональность прибора. И в итоге смогли разработать три вида диапазонов для возможных измерений:

  • Измерение фаза и нуль, направленное на напряжение в пределе 180,0…250,0 Вольт.
  • Измерение фаза и защитный провод, направленное на напряжение в пределе 180,0…250,0 Вольт.
  • Измерение фаза и нуль, направленное на сопротивление петли в размере 0,0…20,0 Ом.

Предназначение

  1. Можно использовать как прибор для быстрого определения значения сопротивления в рабочей сети, по цепи фаза и нуль.
  2. Произведение измерений направленных на вычисление показателей напряжения в промежутке фазного и нулевого провода.
  3. Проверяется правильность подключения розетки с тремя полюсами, европейского типа изготовления.
  4. Оперативное измерение показателя напряжения в промежутке фазного и защитного провода. Процесс осуществляется в сети 250,00 Volt, нейтраль наглухо заземляется.

Принцип рабочего состояния

Прибор ЕР180 занимается вычислением показаний вольтметра, который показывает текущее значение напряжение. При этом нам известны значения сопротивления во время протекания тока с выбранным значением. Ток двигается по цепи, он полностью проходит через нее всего лишь за 0,1 секунды. За это время не срабатывает автомат защиты аппаратуры. Цепь не перегревается и соответственно не возникает сбоев в рабочем процессе.

Питание прибора осуществляется от измеряемой сети. Прибор автоматически переключает диапазоны всех измерений. Отпала необходимость в процессе калибровки, который обычно происходил в ручном режиме.

  • Показатель температуры для работы: минимум 0 градусов; максимум 40 градусов выше нуля.
  • 19 Ампер это максимальный показатель рабочего тока, который является нагрузочным. Этот ток возникает в процессе измерения рабочей петли, а именно фаза-ноль.
  • Способность разрешающего значения в процессе вычисления показателя сопротивления равно 0,01 Ома.
  • Показатель длины 120 миллиметров; показатель ширины 200 миллиметров; показатель высоты 57 миллиметров.
  • Показатель веса 550 грамм.
