Электромагниты МП

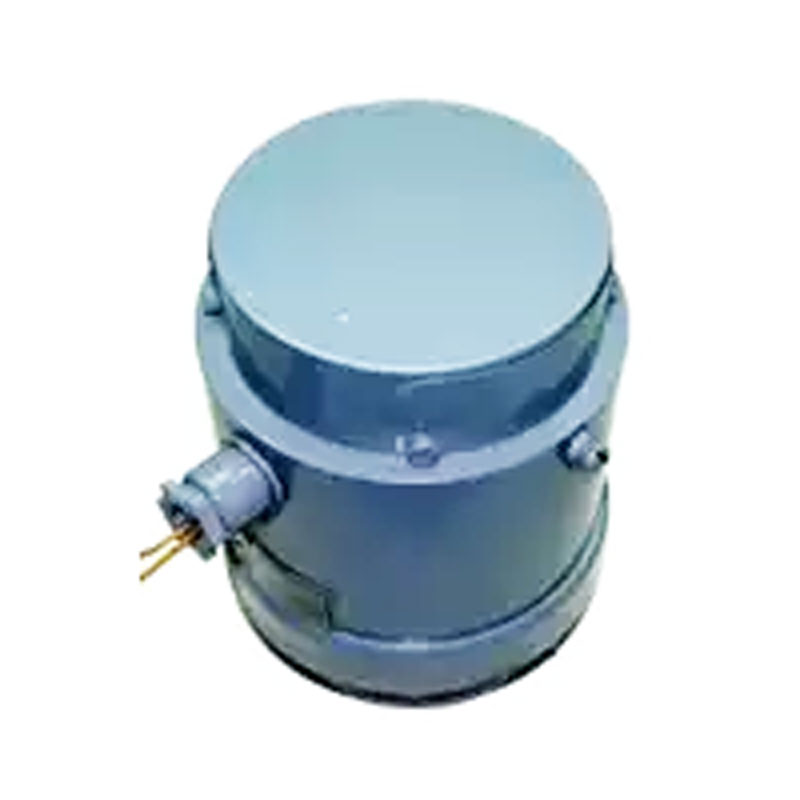

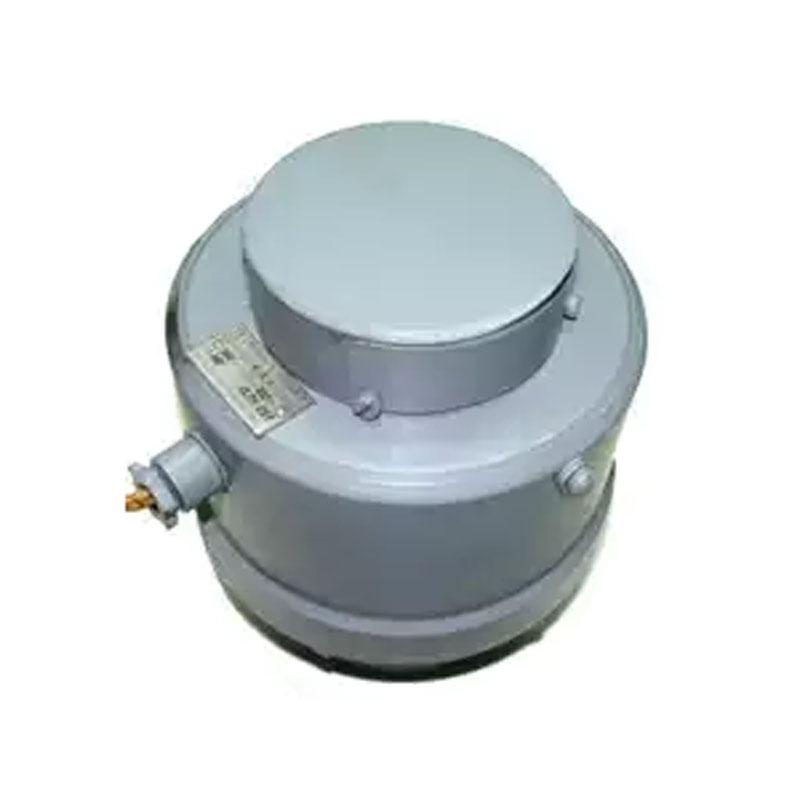

Электромагнит МП-101-1, электромагнит МП-201-1, электромагнит МП-301-1 представляют собой устройства, используемые для выполнения дистанционного управления работой различных механизмов. В основном этот тип магнитных систем рассчитан для работы с электроприводами крановых механизмов, снабженных колодочными пружинными тормозами из ТК-серии. Кроме крановых механизмов ПМ-магниты широко используют и для управления другого типа исполнительных механизмов.

Модификации магнитов МП

Предложенный тип электромагнитов выпускается с двумя вариантами рабочих катушек – последовательного и параллельного возбуждения. Магниты серии ПМ рекомендуются для замены устаревших моделей МПТ и МП.

Конструкционные особенности и принцип работы

Каждый из списка магнитов (электромагнит МП) являются основным узлом тормозных систем типа ТКН и включают в свой состав такие элементы, как: возбуждающая катушка, магнитопровод, фланцы, подвижный якорь.

Для регулировки рабочего хода в задней части магнита имеются смотровые отверстия, благодаря которым можно выставлять и контролировать величину якорного хода. Значение хода определяется величиной зазора, расположенного между корпусом и фланцем упорного типа. Выставляется зазор согласно техническому паспорту изделия посредством передвижения тормозного штока вглубь магнита.

При подаче на рабочую катушку магнита напряжения происходит возбуждение в ее витках тока, который генерирует магнитный поток. Под воздействием сформированного магнитного поля якорь перемещается в сторону фланца. При этом, якорь, соединенный через тягу с исполнительным механизмом приводит в действие элементы этого механизма, который параллельно сжимает возвратную пружину. Сжатие пружины приводит к освобождению тормозных колодок, которые расходятся, обеспечивая расторможение шкива.

При отключении подачи питания к электромагниту, рычаг, под действием возвратной пружины, перемещает якорь в исходное положение.

(катушка – параллельное возбуждение)

Электромагнит

МП-101-1

МП-201-1

МП-301-1

Длительность периода включения %:

от 25 до 100

Показатель тягового усилия, кН:

0.29…0.096

0.95…0.32

2…0.7

Величина ходя якоря, мм:

3

4

4.5

Интервал срабатывания, сек:

0.1÷0.25

0.2÷0.35

0.35÷0.65

Время, нужное на возврат в исходное положение, сек:

0.1

0.16

0.23

Показатель потребляемой мощности, кВт:

0.05…0.18

0.075…0.26

0.1…0.4

Вес, кг:

4.7

11.6

20.5

(катушка – последовательное возбуждение)

Магнит

МП-201-2

МП-301-2

Длительность включения, %:

от 15 до 40

Величина тягового усилия, кН:

0.03…0.12

0.5…2

Значение якорного хода, мм:

4

4.5

Величина потребляемой мощности, кВт:

0.225…0.37

0.39…0.635

Вес, кг:

19.8

34
