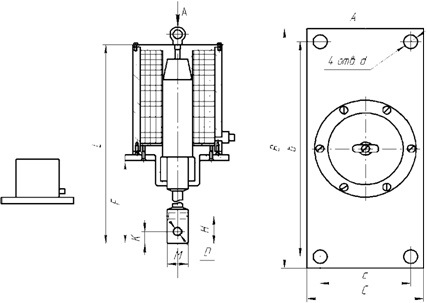

Электромагниты ЭМТ 23-100, ЭМТ 23-102

Электромагнит ЭМТ 23-100, электромагнит ЭМТ 23-102 представляют собой длинно-ходовые магнитные агрегаты, которые широко используются как исполнительные устройства в системах подъемно-транспортных установок и машин. Предложенные электромагниты позволяют выполнять растормаживание тормозных устройств ленточного или колодочного типа при параллельном дистанционном подключении тягового электропривода и магнита.

Предложенная серия магнитных систем разработана с целью замены устаревших магнитов переменного тока серии КМТД. Новые устройства владеют одинаковыми коммутационными размерами, что позволит легко установить их вместо КМТД-магнитов.

Использование магнитов ЭМТ 23-100, 23-102

После установки магнита в рабочей зоне проводится регулировка положения штока магнита. Шток не должен доходить к своему крайнему положению, а его ход должен составлять около 75% его максимального хода. В процессе работы системы колодки и тормозная лента будут срабатываться, что привет к увеличению хода штока, вплоть до его граничного значения. Установив положение штока, регулируется скорость его перемещения. Она должна быть такой, чтобы исключить удары в процессе движения штока, но процесс должен происходить достаточно быстро.

В процессе функционирования магнита, поддерживается продолжительный или повторно-кратковременный режим работы. Чтобы экономно использовать электричество, модуль управления магнита, после втягивания якоря переводит его в режим удержания. Потребляемая мощность в таком режиме составляет не больше 330 Вт.

Оптимальные условия для работы магнита

Предложенные магниты выполнены в климатическом исполнении УХЛ с категорией размещения 2. Эксплуатация устройств рассчитана на токонепроводящую, взрывобезопасную среду, температура в которой регулируется в пределах от -400С до +500С.

Для питания магнита может использоваться напряжение 220 В или 380 В переменного тока (частота 50 Гц). При монтаже магнита в рабочей зоне его следует располагать в вертикальном положении. Допускаются небольшие отклонения от вертикали не более чем на 50С.

Электромагнит

ЭМТ-23-100

ЭМТ-23-102

Питающий ток:

3-фазный, 50 Гц, 380 В ил 220 В

ПВ:

25%

40%

Величина тягового усилия, не меньше:

8 кГс

20 кГс

Число рабочих включений за час:

150

Вес якоря:

2 кг

4,5 кг

Вес поднимаемой нагрузки:

6 кг

11,5 кг

Величина штокового хода:

2 см

5,5 см
