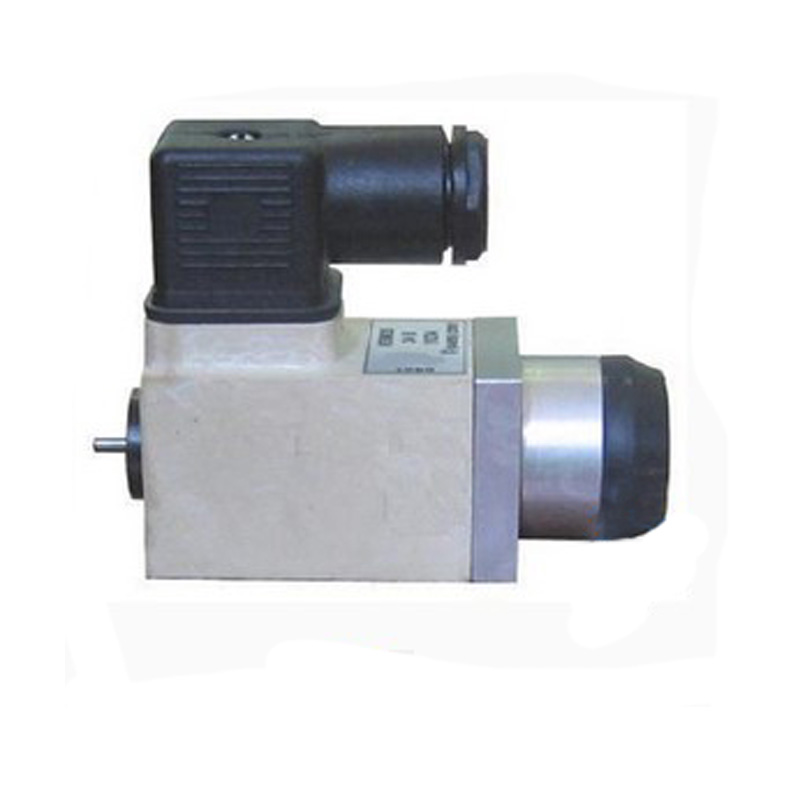

Электромагниты КВМ 35-021-24-01 УХЛ4

Электромагниты КВМ 35-021-24-01 УХЛ4 предназначены для управления гидроаппаратами стационарного гидропривода. Допустимое отклонение величины питающего напряжения +/-10%. Электромагниты выпускаются в соответствии с ТУ2-053-173085.

Структура условного обозначения

КВМ35-023-03-01С УХЛ4

• КВМ35 - тип привода;
• - разделительный знак;
• 023 род тока питающей сети и исполнение по тяговому усилию;
  • 021 постоянный;
  • 023 переменный;
  • 123 переменный, повышенное тяговое усилие.
• - разделительный знак;
• 03 номинальное напряжение и частота питающей сети;
  • 01 - 24В 50 Гц;
  • 02 - 36В 50 Гц;
  • 03 - 110В 50 Гц;
  • 04 - 127В 50 Гц;
  • 05 - 220В 50 Гц;
  • 06 - 220В 60 Гц;
  • 21 - 12В;
  • 22 - 24В;
  • 23 - 48В;
  • 24 - 110В.
• - разделительный знак;
• 01-01 с кнопкой ручного управления; 02 - без кнопки управления
• - разделительный знак
• С - С со световой индикацией наличия напряжения на разъеме; без обозначения - без световой индикации (только для напряжений 24В постоянного тока и 110В переменного тока).
• УХЛ4 - вид климатического исполнения по ГОСТ 15150-69.
