Электромагнит ЭМ47-36

Average: 7 (1 vote)
Категория:

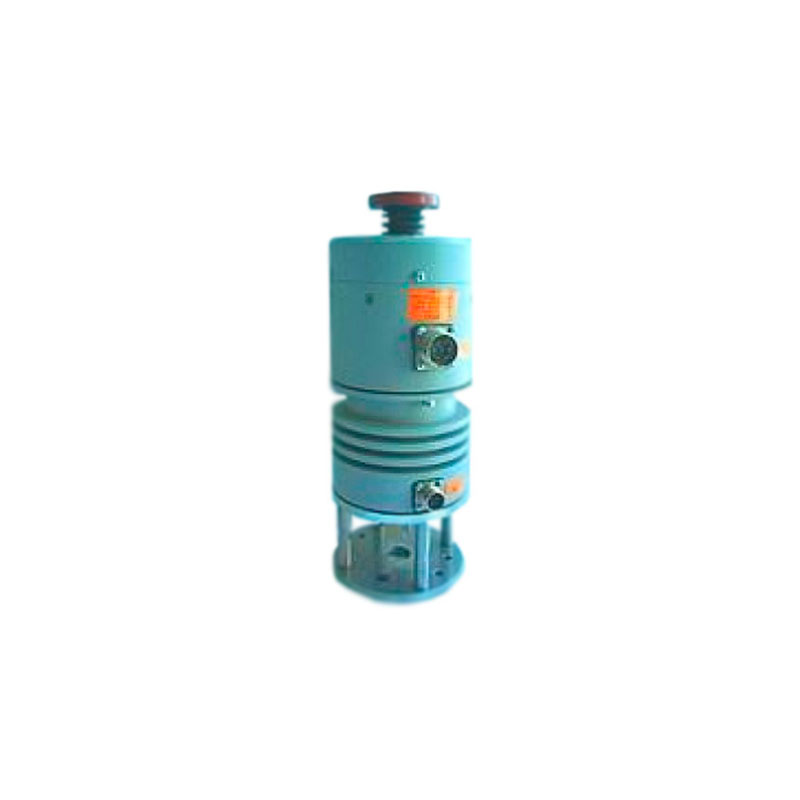

Электромагнит ЭМ47-36 предназначен для привода защитного устройства гидравлической части системы защиты турбин атомных и тепловых электростанций.

Технические характеристики
Параметры Значение
Номинальное рабочее напряжение, В 220
Номинальный ток, А
  • силового электромагнита
  • магнитоэлектрической защелки
1,24
0,05
Номинальная работа, Н 2
Номинальное тяговое усилие, Н 200
Номинальный ход, мм 10
Время срабатывания, с 0,21
Время возврата, с 0,3
Номинальная частота включений, вкл/ч 1
Номинальная потребляемая мощность, Вт
  • силового электромагнита
  • магнитоэлектрической защелки
300
20
Постоянная времени , мс
  • силового электромагнита
  • магнитоэлектрической защелки
74
35
Вероятность безотказной работы на наработку 50 000 циклов при
доверительной вероятности 0,8, не менее 0,9
Механическая износостойкость, циклов ВО 1 опротивление изоляции сухих и чистых электромагнитов, не бывших в эксплуатации, в холодном состоянии и при влажности воздуха 90% при 27С, МОм не менее 10
Масса, кг 19,6

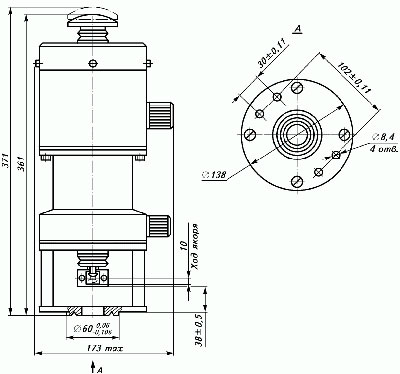

Рис.1. Габаритные и присоединительные размеры электромагнита ЭМ47-36

Рис.1. Габаритные и присоединительные размеры электромагнита ЭМ47-36
