Магниты ЭМВ 11-22, ЭМВ 11-26, ЭМВ 11-32М

Электромагнит ЭМВ 11-22, электромагнит ЭМВ 11-26, электромагнит ЭМВ 11-32 представляют собой электромагнитные системы, используемые совместно с вентилями и клапанами трубопроводов, по которым подаются воздух, газ, нефть, топливо, вода, пар и другие жидкости и газы. С помощью этих узлов можно в автоматическом режиме осуществлять управление и контроль подачи вышеперечисленных газов и жидкостей.

Назначение магнитов ЭМВ 11-22, 11-26, 11-32

Электромагнит ЭМВ 11-22 и электромагнит ЭМВ 11-26 предназначены для использования в тепловых сетях. Они устанавливаются на газовые клапаны СВМГ, которые отличаются величиной условного прохода от 25 до 50 мм. Эти устройства являются аналогом электромагнитных систем типа ЭМ-37-22 и 37-26.

Электромагнит ЭМВ 11-32, укомплектованные электронным блоком включения, используются в котельных и тепловых системах. Их монтаж производится на газовые клапаны КИАРМ, которые имеют диаметр условного прохода в пределах 25…50 мм.

Конструкционные особенности и работа магнитов

Конструкционно магниты выполнены в виде цилиндрических узлов, рабочая катушка которых и якорь скрыты внутри металлического корпуса. Предложенные модели магнитов работают по втягивающему типу. При подаче рабочего напряжения к обмоткам возбуждающей катушки, посредством проходящего тока происходит генерирование магнитного поля. Под воздействием магнитного потока якорь втягивается в магнитопровод и приводит в действие подвижный шток, который запускает исполнительный механизм.

В плане климатического исполнения устройства могут быть двух типов Т и УХЛ, а по категории размещения они отвечают 3. Уровень защищенности корпуса магнита от проникновения влаги и пыли отвечает IP54. Для питания магнитов используют переменный ток (напряжение 220-240 В, 50 Гц) или постоянный ток (напряжение 110 либо 220 В). По индивидуальному желанию заказчика величина напряжения питающего тока может быть изменена.

Магнит ЭВМ-11-*

*-22

*-26

*-32

Показатель тягового усилия, кгс

0.51

0.71

7.14

Якорный ход, см

0.2

1.6

1

Временной интервал для срабатывания магнитной системы, сек:

0.25

0.1

Величина номинальной мощности магнитов, Вт:

20

12

Номинальное значение частоты включений, тыс. вкл./час:

2.4

0.1

Показатель номинального давления в якорной полости, кгс/см:

1

Вес устройств, не больше, кг:

1.5

Диапазон эксплуатационных температур:

-400С…+500С

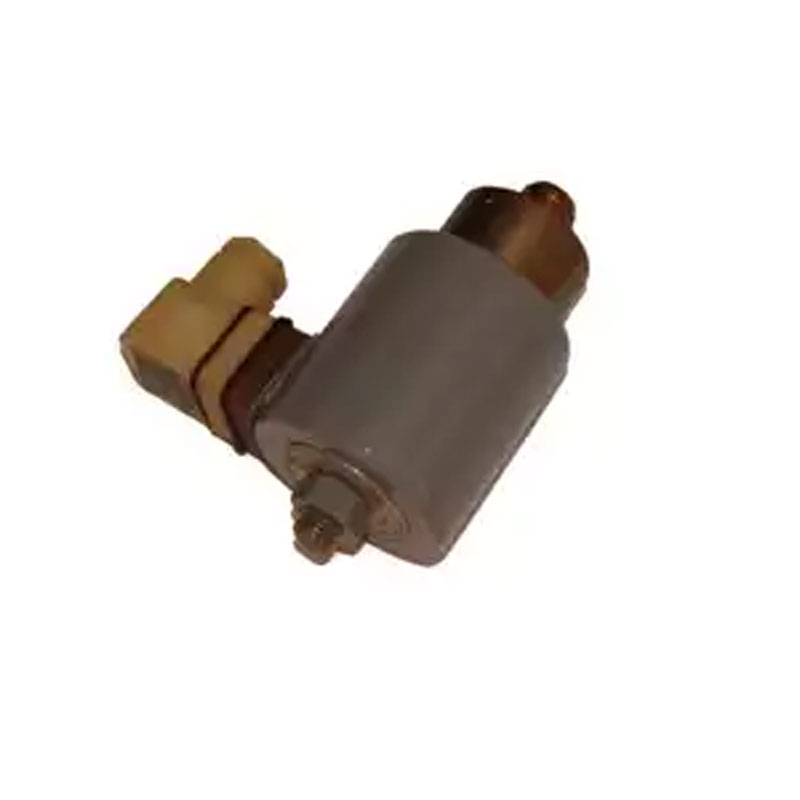

  • Электромагнит ЭМВ 11-22

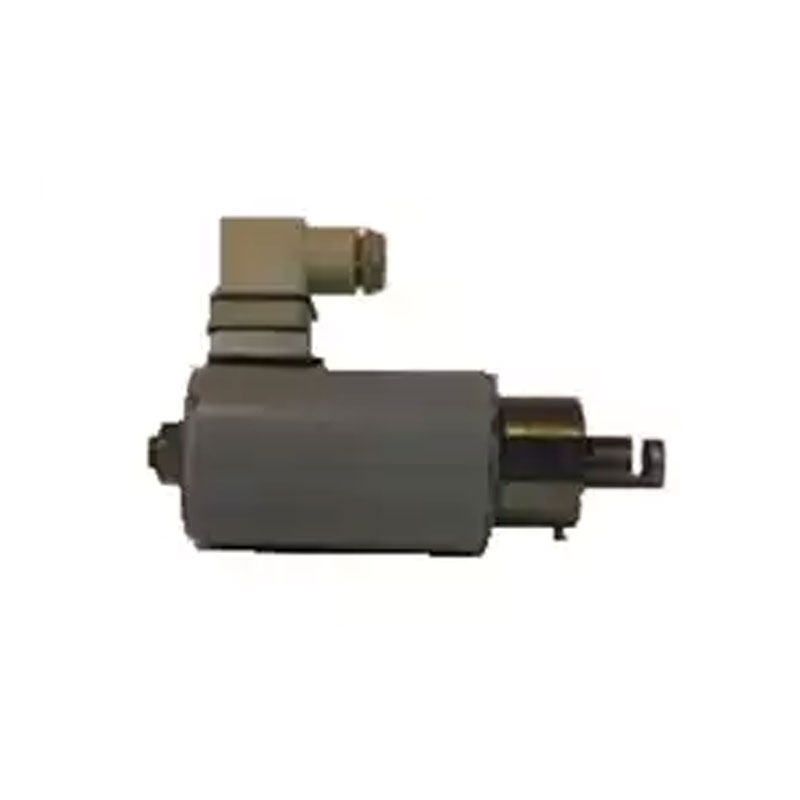

  • Электромагнит ЭМВ 11-26

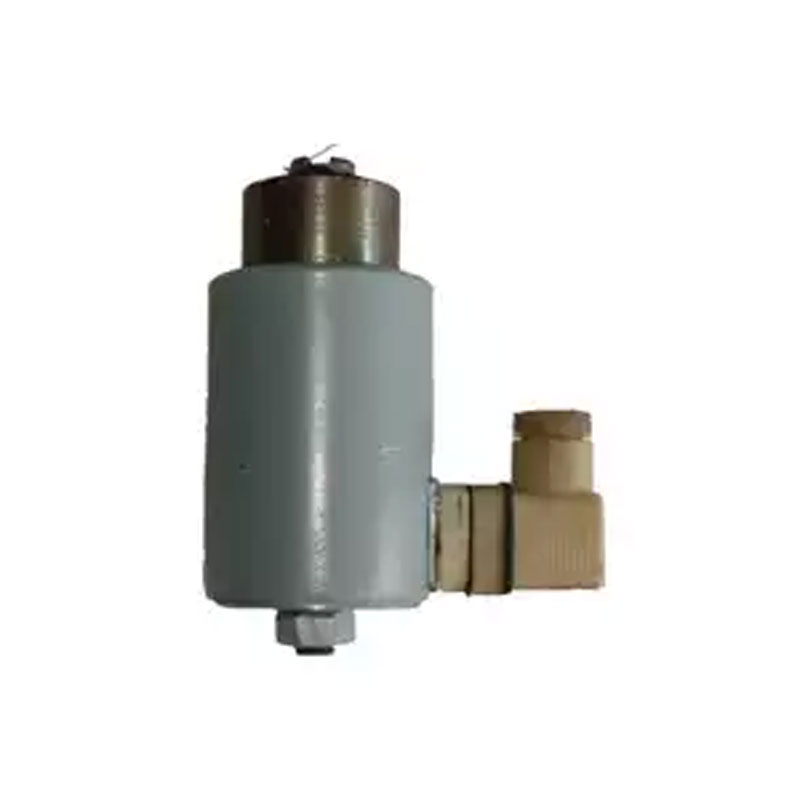

  • Электромагнит ЭМВ 11-32
