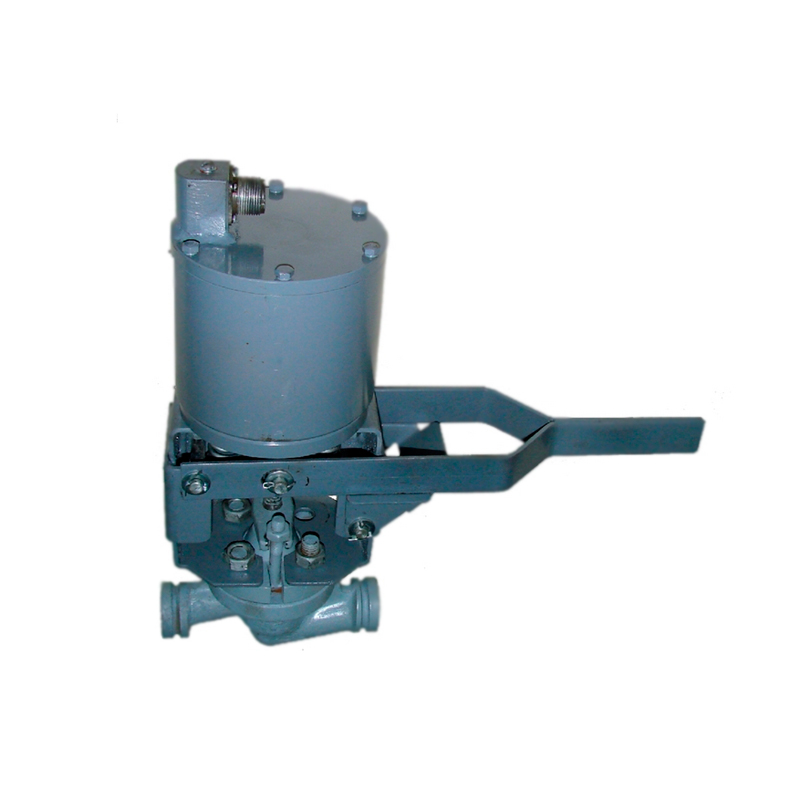

Электромагнит тянущего действия ЭМИК 40

Average: 10 (1 vote)
Категория:

Электромагнит тянущего действия ЭМИК 40 применяются в качестве исполнительных устройств импульсных клапанов ИК-40, используемых в системах дистанционного управления газогорелочных паровых и водогрейных котлов, тепло агрегатов и т.д.

Структура условного обозначения
ЭМИК Обозначение серии электромагнита
40 Габарит электромагнита (размер магнитопровода)
1,2 Род питающего тока: 2- однофазный, переменный
1 Траектория движения якоря: 1-прямоходовой
2 Способ воздействия на механизм: 1- одностороннего действия, тянущий
54 Степень защиты по ГОСТ 14255: 54-IP54
У3 Климатическое исполнение по ГОСТ 15150: У3

Пример записи условного обозначения электромагнита тянущего действия с тяговым усилием 500 Н, ходом якоря 4,5 мм, д.ля продолжительного режима работы, со степенью защиты IР54 на номинальное напряжение 380 В частоты 50 Гц при его заказе и в документации другого изделия: ЭМИК 40-211-54УЗ, 380В, ТУ У 27.9-05393406-030:2014.

Устройство и принцип работы

Подача напряжения на катушку электромагнита происходит через электронный блок управления (БУ) с помощью электрического соединителя, типа ШР20П4ЭШ8, жестко закрепленного на корпусе электромагнита. БУ переключает электромагнит с режима форсировки (номинальное питающее напряжение) в режим удержания (пониженное напряжение), чем обеспечивается экономичный режим работы.

В конструкции электромагнита ЭМИК 40 имеется два дополнительных механических устройства:

  • пружинное устройство, обеспечивающее удержание якоря в исходном положении с усилием F=40+10кг при отсутствии напряжения на обмотке, и возврат его из конечного в исходное положение после снятия напряжения с обмотки;
  • устройство, обеспечивающее перемещение якоря из исходного положения в конечное ручным способом, без подачи напряжения на обмотку, с последующей фиксацией его в конечном положении.

При подаче напряжения через БУ, по обмотке катушки возбуждения электромагнита протекает ток, создающий магнитный поток, под воздействием которого якорь перемещается и воздействует на шток импульсного клапана.

Эксплуатация

Оптимальными условиями для использования электромагнита ЭМИК 40 являются:

  • температура окружающей среды: для электромагнита от -10 °С до +110°С для электромагнита и от -10 °С до +40°С для блока управления;
  • климатическое исполнение УЗ; категории размещения 3 по ГОСТ 15150;
  • степень защиты для электромагнитов IР54 по ГОСТ 14255;
  • степень защиты для БУ - IP30 по ГОСТ 14255;
  • высота над уровнем моря - до 2000 м;
  • окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли;
  • нормальное рабочее положение - вертикальное, допускается отклонение от нормального рабочего положения не более 150;
  • нормальное значение механических воздействующих факторов - по ГОСТ 17516.1-90 для группы механического исполнения М9.

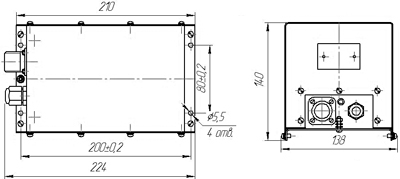

Рис.1.Габаритный чертеж блока управления электромагнита ЭМИК 40
Рис.1.Габаритный чертеж блока управления электромагнита ЭМИК 40

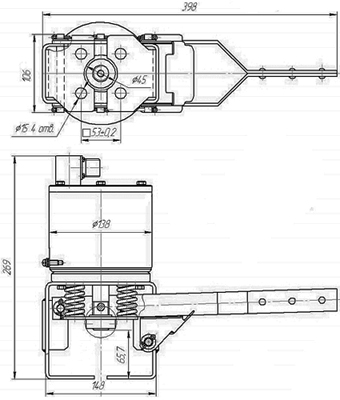

Рис.2.Габаритный чертеж электромагнита ЭМИК 40
Рис.2.Габаритный чертеж электромагнита ЭМИК 40

Технические характеристики
Наименование параметра Значение параметра
Номинальное рабочее напряжение переменного тока, В 220, 380
Подолжительность включения, ПВ, % 100
Номинальное тяговое усилие, Н, не менее  500*
Номинальная потребляемая мощность в режиме форсировки, Вт, не более 1500
Номинальная потребляемая мощность в режиме удержания, Вт, не более 30
Номинальный ход якоря, мм 4,5
Масса электромагнита, не более, кг 17
Частота включений электромагнита, вкл./час 120
Время втягивания, с 0,5
Время отпадания якоря, с, не более 0,5
Срок службы не менее 5 лет
