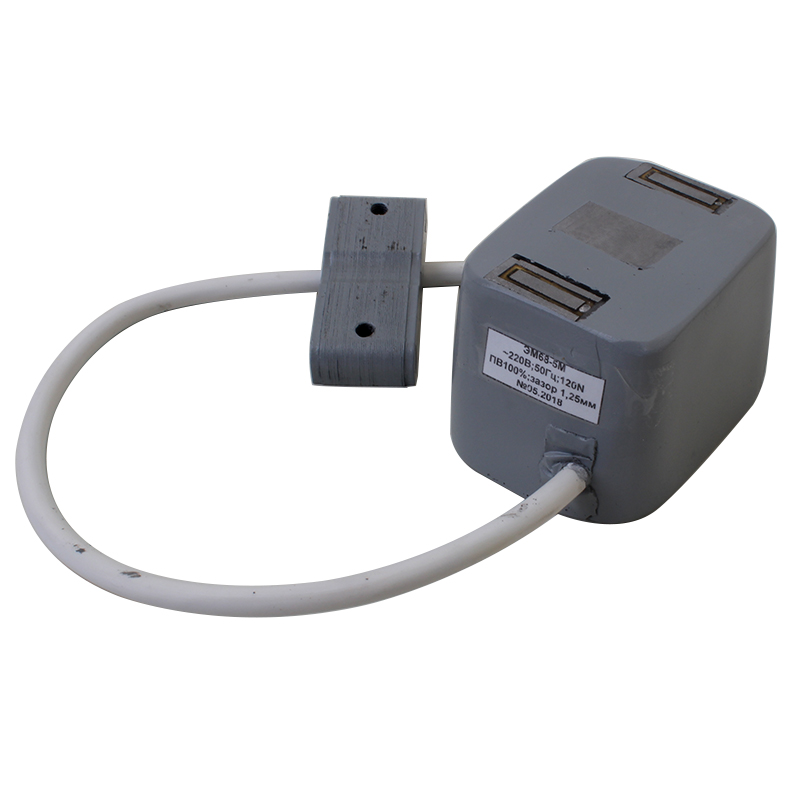

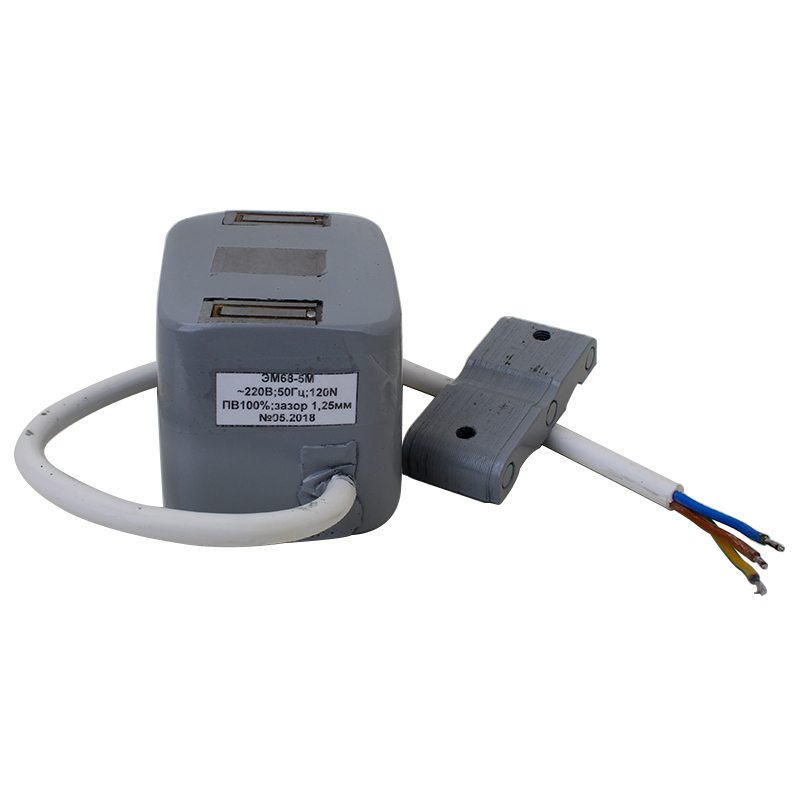

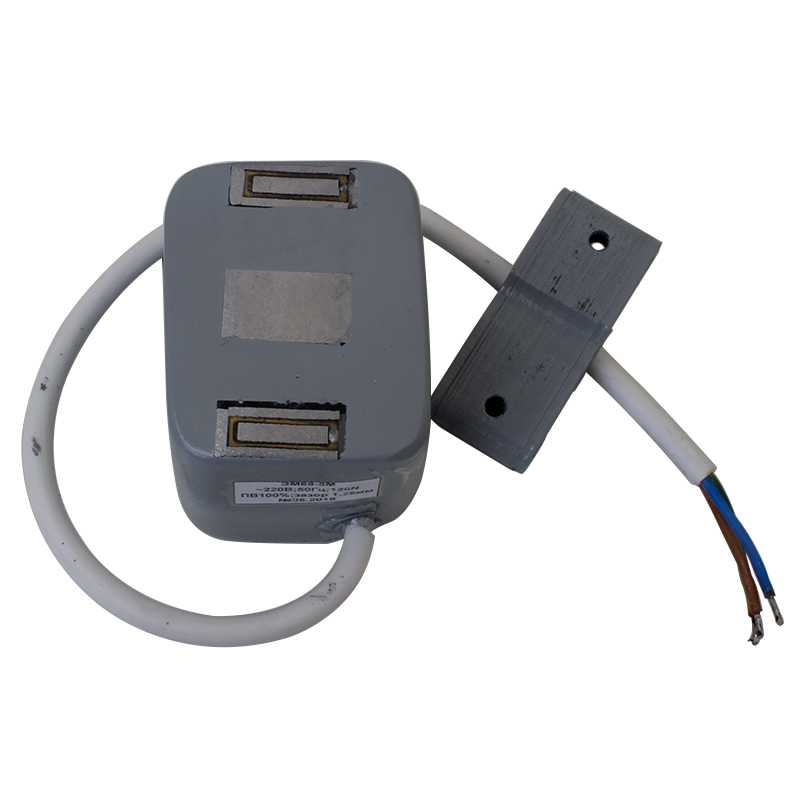

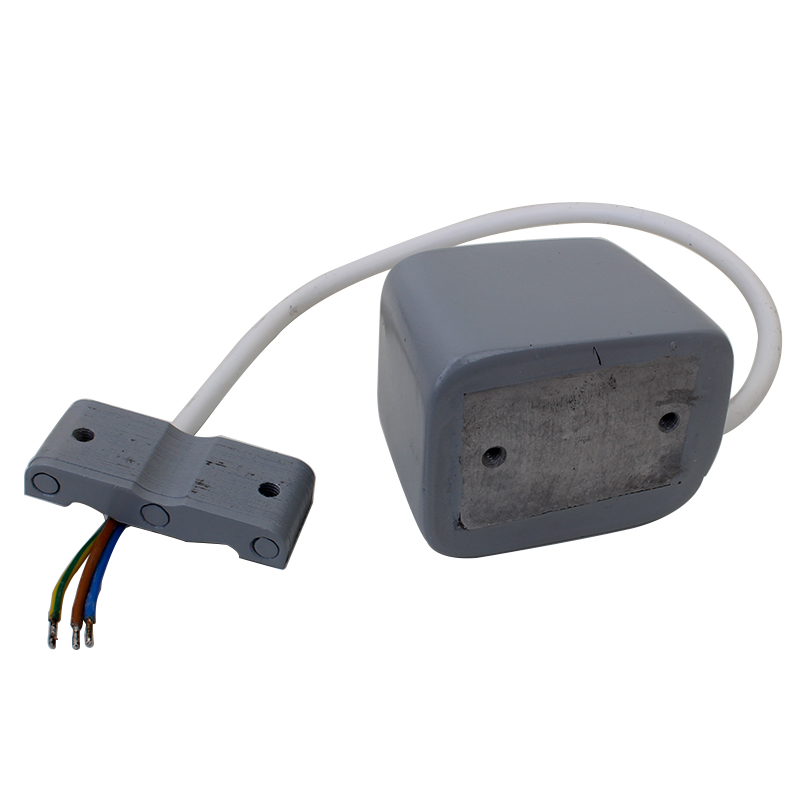

Электромагнит ЭМ 68

Голосов: 1
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Электромагнит вибрационный ЭМ 68 предназначены для создания колебаний определенной амплитуды и частоты вибропитателей мельничного оборудования типов У1-ВБР-1,-2,-3; вибропитателей дозирующего, транспортирующего оборудования, экструдеров, а также вибротрамбовочного оборудования.

Условия эксплуатации вибромагнита ЭМ 68

  • Высота над уровнем моря не более 1 км.
  • Номинальные значения климатических факторов – по ГОСТ 15543-70 и ГОСТ 15150-69.
  • В части коррозионной активности атмосферы электромагниты соответствуют группе условий эксплуатации металлических изделий 1 по ГОСТ 15150-69.
  • В части воздействия механических факторов внешней среды электромагниты соответствуют вибрационным нагрузкам, возникающим при работе вибропитателей в нормальных режимах эксплуатации.
  • Рабочее положение ЭМ68 в пространстве – любое.
  • Электромагниты соответствуют требованиям по технике безопасности согласно ГОСТ 12.2.007.6-75.

Характеристики

Технические характеристики

Наименование параметра

Значение параметра

ЭМ68-5М

ЭМ68-7М

ЭМ68-8М

Номинальное напряжение

220 В

Частота питающей сети

50 Гц

Режим работы

100 ПВ%

Номинальный рабочий зазор

1,25 (±0,15) мм

2,5 мм

3 мм

Потребляемая мощность в статическом режиме в холодном состоянии при +20°C, не более

120 В·А

280 В·А

310 В·А

Пиковое значение тягового усилия в статическом режиме и номинальном зазоре, не менее

120 Н

300 Н

350 Н

Масса, не более

1,25 кг

4 кг

4,8 кг

Габаритные размеры электромагнитов ЭМ68

Габаритные размеры электромагнитов

Комплектация

  1. Электромагнит вибрационный ЭМ68 выбранной модификации – 1 шт.
  2. Паспорт – 1 шт.

Условное обозначение

Структура условного обозначения электромагнита имеет следующий вид – ЭМ68-(5, 7, 8)М-00-УХЛ4, где:

  • ЭМ68 - электромагнит колебательный серии 68;
  • (5, 7, 8) - размеры магнитопровода электромагнита;
  • М – модернизированные (увеличение тягового усилия);
  • 00 – степень защиты IP00 (открытое исполнение) по ГОСТ 14255-69;
  • УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
