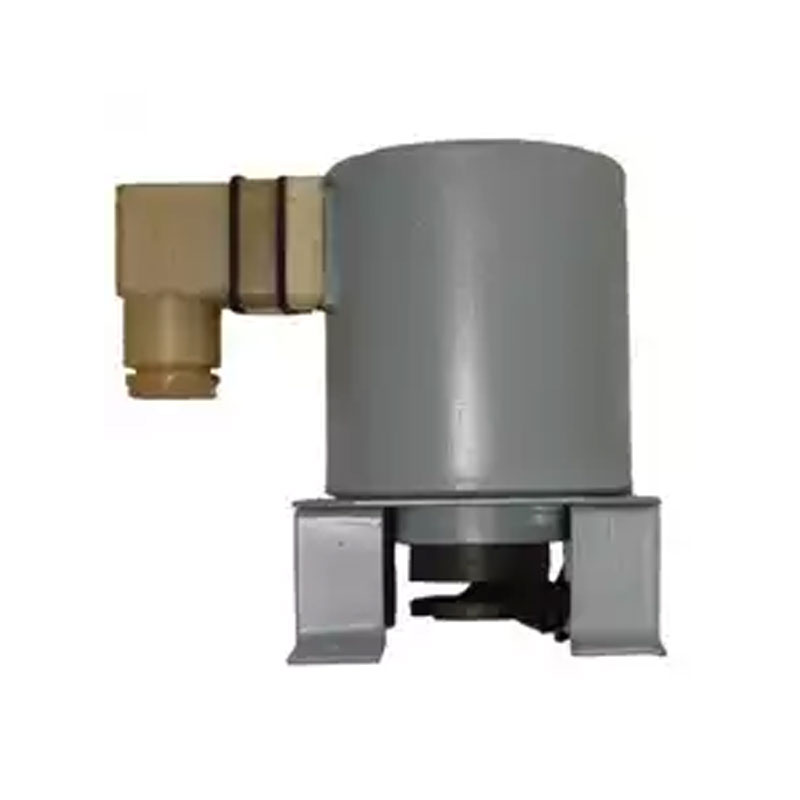

Электромагнит ЭМВ 11-31

Электромагнит ЭМВ 11-31 считается магнитными системами тянущего типа, которые предназначаются для использования совместно с электромеханическими клапанами и вентилями, применяемыми в составе тепловых сетей и котельных. Также эти электромагнитные узлы успешно работают в паре с газовыми клапанами серии КГ, которые имеют величину условного прохода от 10-ти до 50-ти миллиметров.

Предложенные электромагнитные системы, по своим конструкционным особенностям и техническим параметрам, являются аналогами электромагнитов ЭМ-33-4.

Исполнение и функции магнита ЭМВ 11-31

Данные магнитные системы имеют цилиндрическую форму. Внутри металлического кожуха располагается возбуждающая катушка и подвижный якорь. К боковой части корпуса устройства прикреплен пластиковый контактный блок, при помощи которого осуществляется подключение магнита к питающей сети.

При подаче тока в обмотку втягивающей катушки происходит процесс генерирования магнитного поля. Под воздействием магнитной силы происходит втягивание якоря, который воздействует на исполнительный механизм клапана или вентиля.

В качестве рабочего напряжения может использоваться 110 или 220 В постоянного тока, а также 220-240 В переменного тока. По отдельному заказу клиента, магниты могут производиться и с другими номинальными значениями напряжения.

По своему климатическому исполнению магниты могут иметь исполнение для тропической зоны «Т» или для умеренного климата «УХЛ». По способу размещения устройства отвечают 3-му классу. По защите от влаго- и пылепроникновения они имеют степень защиты IP54.

Условия для эксплуатационного режима

Магнитные системы ЭМВ 11-31 могут использоваться в закрытого плана помещениях со средой взрывобезопасной характеристики, не имеющей токопроводящей пыли. Воздух соблюдает диапазон показателей от -400С до +500С.

Рабочее положение для этого типа тянущего магнита является вертикальным. Но в работе допускается частичное отклонение по вертикали, но не более чем на значение 50.

Величина тягового усилия магнита:

1,63 кгс

Величина номинального якорного хода:

1,5 см

Временной промежуток для срабатывания:

0,25 сек

Величина потребляемой мощности:

32 Вт

Номинальное значение частоты включений:

10 тыс. вкл./час

Вес магнита:

не больше 1,5 кг

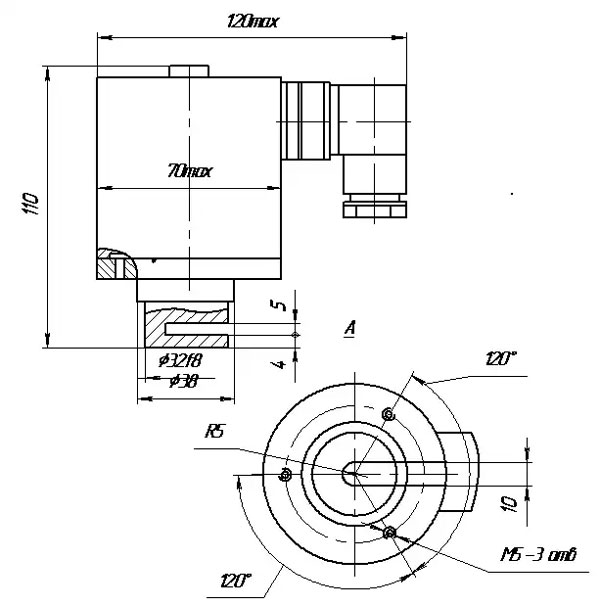

Схема габаритов ЭМВ-11-31

Размеры ЭМВ 11-31
