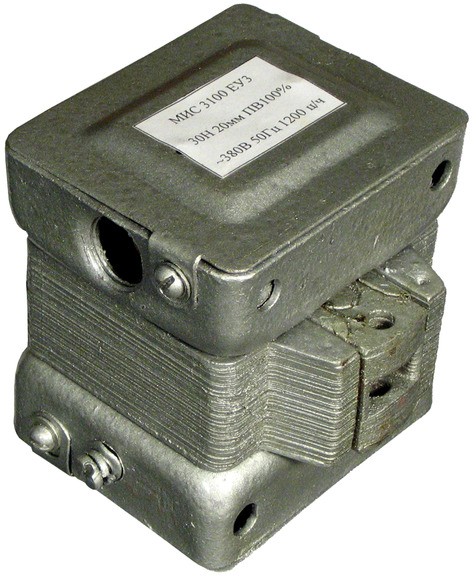

Электромагнит МИС 3100, 3200

Average: 9 (1 vote)
Категория:

Электромагнит МИС 3100, 3200 технические характеристики и другие показатели очень схожи, однако следует обратить внимание и на их отличия.

Описание изделий МИС 3100, 3200

Электромагниты МИС 3100иМИС 3200состоят из таких частей:

1. Обмотка.
2. Ферромагнитный сердечник.
3. Якорь.

Принцип работы данных электромагнитов заключается в том, что ферромагнитный сердечник приобретает свойства магнита, когда через обмотку (катушку) проходит электрический ток, создавая вокруг электромагнитное поле. Функция якоря – передавать усиление.

Электромагнит МИС 3100 имеет тянущее исполнение якоря, а подвижный элемент МИС 3200 может выполнять как тянущую функцию, так и толкающую.Магнит МИС 3100имеет более мощное тяговое усиление по сравнению сэлектромагнит МИС3200, но допускает меньшее число циклов в час. Масса изделий равна приблизительно 1,5 кг. Электромагнит может быть укомплектован катушкой на 127 В, 110В илиМИС 3100 380В.Катушка МИС 3100при перегорании легко заменяется.

Область применения магнитов

Магниты МИС 3100, 3200, как и вся серия изделий МИС, предназначены для управления исполнительными механизмами дистанционно в различных отраслях промышленной сферы. Иногда находят свое применение и в быту. Благодаря электромагнитам МИС 3100, 3200 может осуществлятьсядистанционное управление органами тормозных систем, станков различного производственного назначения, тельферов или подъемных машин.

Описание изделий МИС 3100, 3200

Электромагниты МИС 3100иМИС 3200состоят из таких частей:

1. Обмотка.
2. Ферромагнитный сердечник.
3. Якорь.

Принцип работы данных электромагнитов заключается в том, что ферромагнитный сердечник приобретает свойства магнита, когда через обмотку (катушку) проходит электрический ток, создавая вокруг электромагнитное поле. Функция якоря – передавать усиление.

Электромагнит МИС 3100 имеет тянущее исполнение якоря, а подвижный элемент МИС 3200 может выполнять как тянущую функцию, так и толкающую.Магнит МИС 3100имеет более мощное тяговое усиление по сравнению сэлектромагнит МИС3200, но допускает меньшее число циклов в час. Масса изделий равна приблизительно 1,5 кг. Электромагнит может быть укомплектован катушкой на 127 В, 110В илиМИС 3100 380В.Катушка МИС 3100при перегорании легко заменяется.

Особенности эксплуатации МИС 3100, 3200

Диапазон рабочего температурного режима данных электромагнитов широк и составляет от + 40 до – 40. Изделия работают в положении как горизонтальном, так и вертикальном. Рекомендовано приводить в действие в пространстве, не содержащем слишком большое количество пыли, которая может помешать нормальной работе электромагнита. В воздухе не должно быть примеси агрессивных паров или газов, которые способны разрушать структура металла.

Условные обозначения электромагнитов МИС 3100, 3200

Условные обозначения выгравированы на электромагните и предоставляют определенную информацию о нем, только в зашифрованном виде.

Вид обозначения: МИС 3100ХЗ

  • 3 – обозначает габарит изделия;
  • 1 или 2 – воздействие на механизм (тянущее или толкающее соответственно);
  • 0 - относительная продолжительность включений;
  • 0 – степень защиты.
Тяговые усилия
МИС 3100, МИС 3200 Тяговое усилие, Н, при ходе якоря, мм
30 25 20 15 10 5 1
- - 30 33,5 39,5 49 70,5
Величина мощности и тока при пуске и в рабочем состоянии

Габарит электромагнита

Режим работы (ПВ), %

Напряжение, В

Ток, А

Мощность, Вт

пусковой

рабочий

пусковая

рабочая

3 100, 40 110 - - 720 25
127 7,6 0,65
220 4,6 0,37
380 2,5 0,3
10 110 - - 870 36
127 9,6 1,0
220 4,6 0,38
380 3,0 0,3
